DucatoDucato benzina · Versione camioncino

Impianto elettrico

Schema
55.

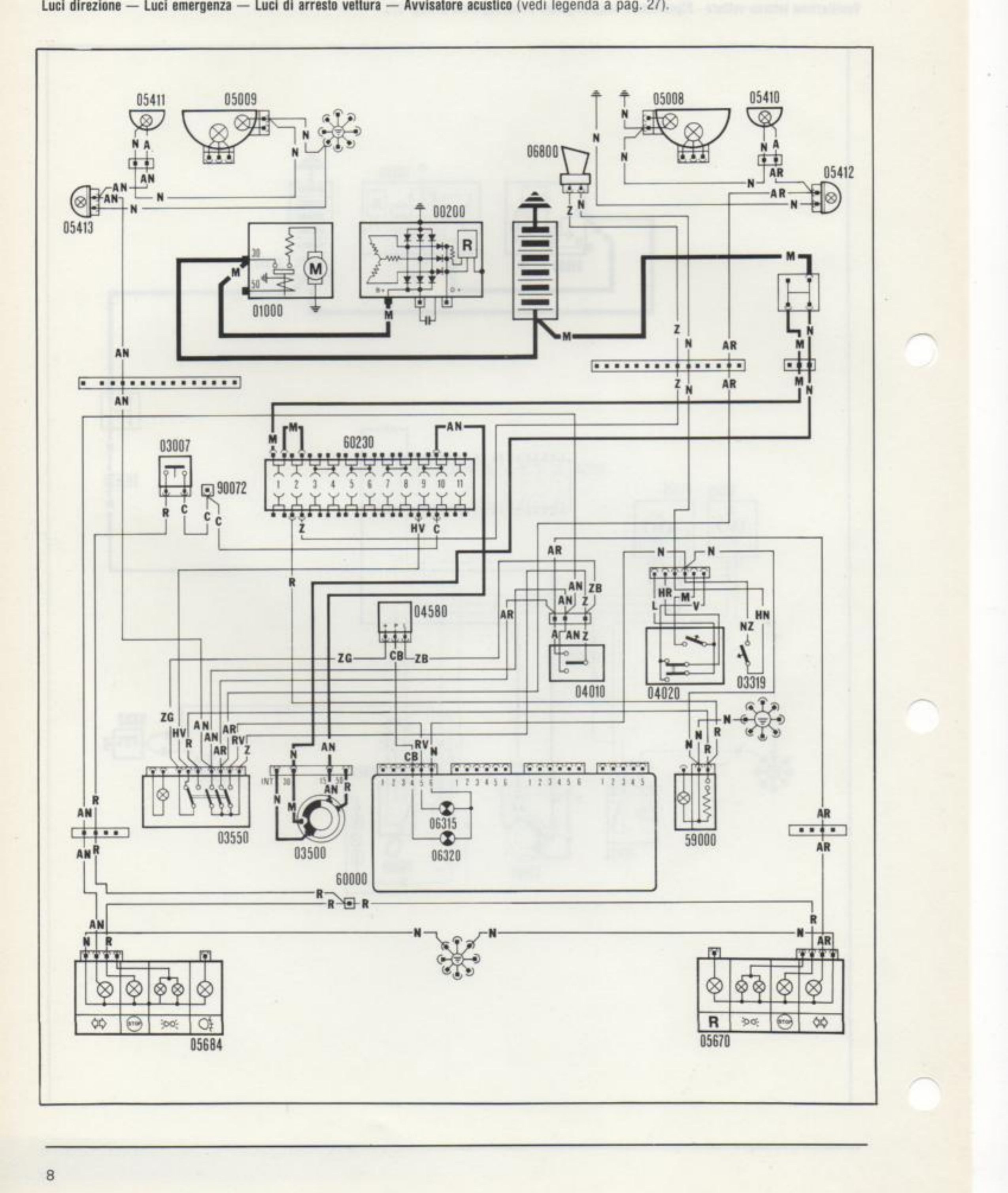

Luci direzione — Luci emergenza — Luci di arresto vettura — Avvisatore acustico (vedi legenda a pag. 27).

Schema elettrico: luci direzione, luci emergenza, luci di arresto, avvisatore acustico. Componenti 05411, 05009, 05008, 05410, 05412, 05413, 06800, 00200, 01000, 03007, 90072, 60230, 04580, 04010, 04020, 03319, 03550, 03500, 06315, 06320, 60000, 59000, 05684, 05670.
Schema elettrico: luci direzione, luci emergenza, luci di arresto, avvisatore acustico. Componenti 05411, 05009, 05008, 05410, 05412, 05413, 06800, 00200, 01000, 03007, 90072, 60230, 04580, 04010, 04020, 03319, 03550, 03500, 06315, 06320, 60000, 59000, 05684, 05670.
8
