DucatoDucato benzina (escluso Panorama)

Impianto elettrico

Schema
55.

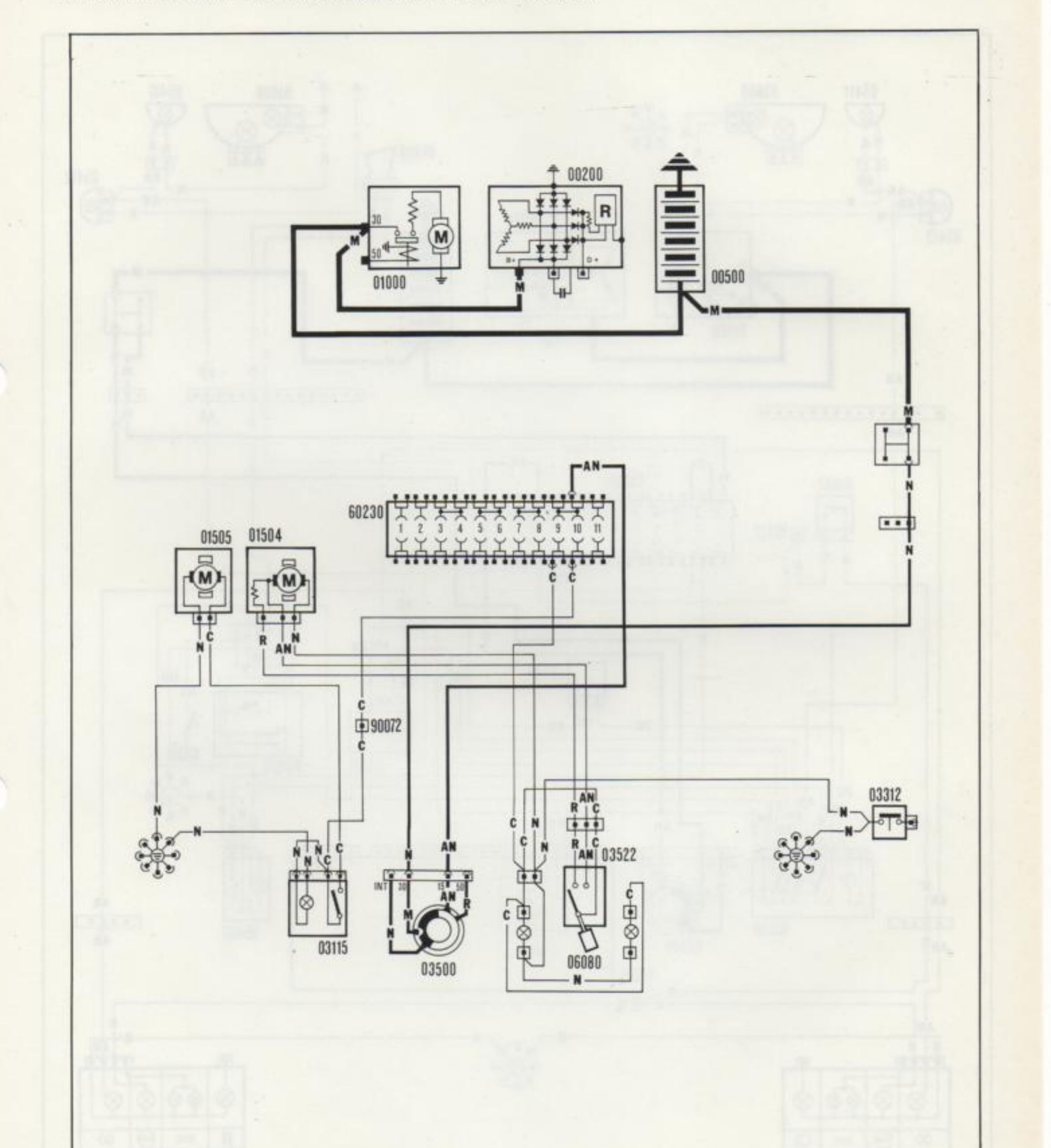

Ventilazione interno vettura - Riscaldatore supplementare (vedi legenda a pag. 27).

Schema elettrico: ventilazione interno vettura e riscaldatore supplementare (componenti 00200, 01000, 00500, 60230, 01505, 01504, 90072, 03115, 03500, 06080, 03522, 03312)
Schema elettrico: ventilazione interno vettura e riscaldatore supplementare (componenti 00200, 01000, 00500, 60230, 01505, 01504, 90072, 03115, 03500, 06080, 03522, 03312)
7
