DucatoDucato benzina · Versione camioncino

Impianto elettrico

Schema
55.

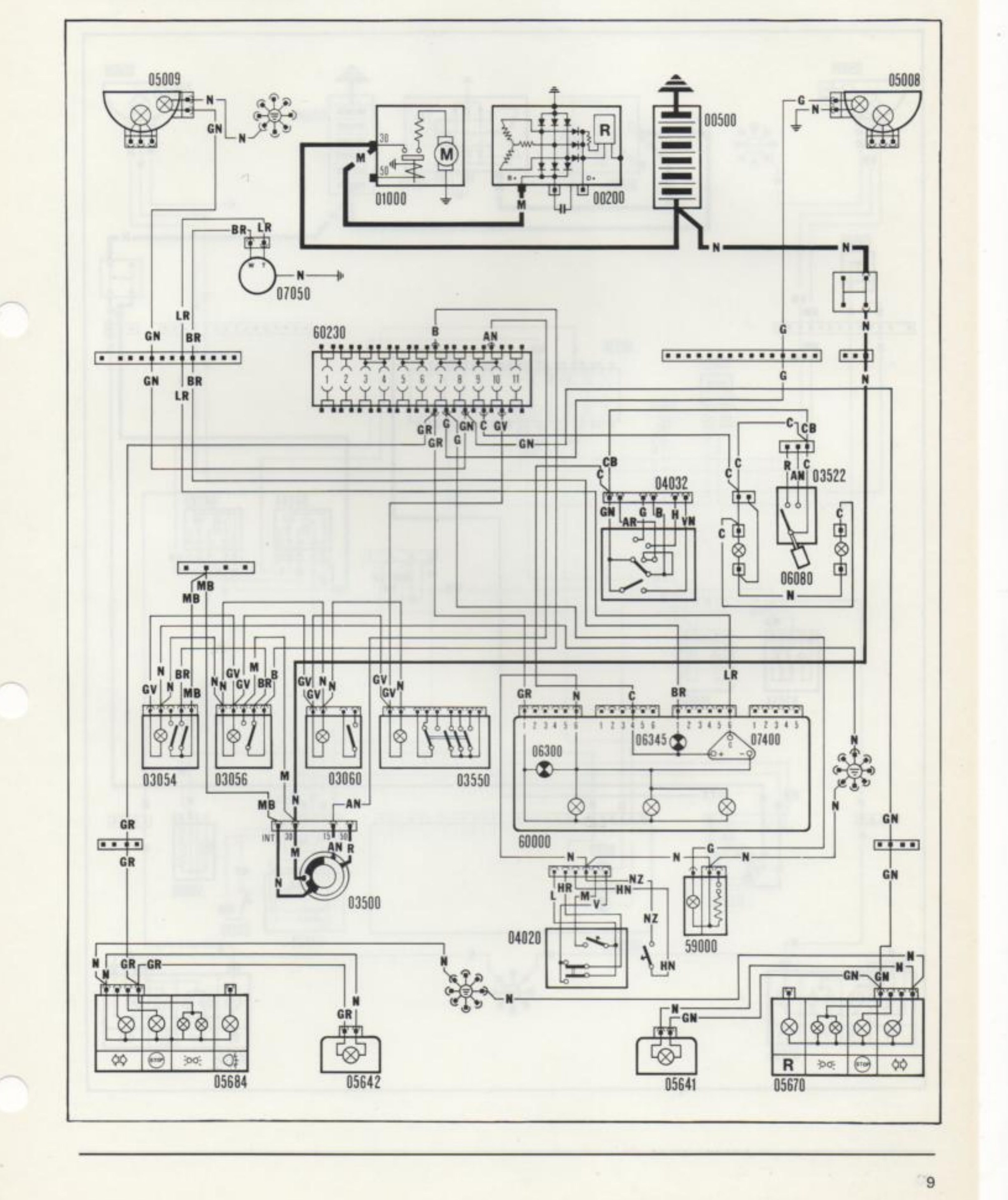

Luci posizione e relativo indicatore ottico — Luce targa — Livello carburante e relativo indicatore ottico riserva — Illuminazione ideogrammi interruttori (vedi legenda a pag. 27).

Schema elettrico: luci posizione, luce targa, livello carburante e illuminazione ideogrammi interruttori (componenti 05009, 05008, 01000, 00200, 00500, 07050, 60230, 04032, 03522, 06080, 03054, 03056, 03060, 03550, 06300, 06345, 07400, 60000, 03500, 04020, 59000, 05684, 05642, 05641, 05670)
Schema elettrico: luci posizione, luce targa, livello carburante e illuminazione ideogrammi interruttori (componenti 05009, 05008, 01000, 00200, 00500, 07050, 60230, 04032, 03522, 06080, 03054, 03056, 03060, 03550, 06300, 06345, 07400, 60000, 03500, 04020, 59000, 05684, 05642, 05641, 05670)
9
