DucatoDucato benzina

Impianto elettrico

Schema
55.

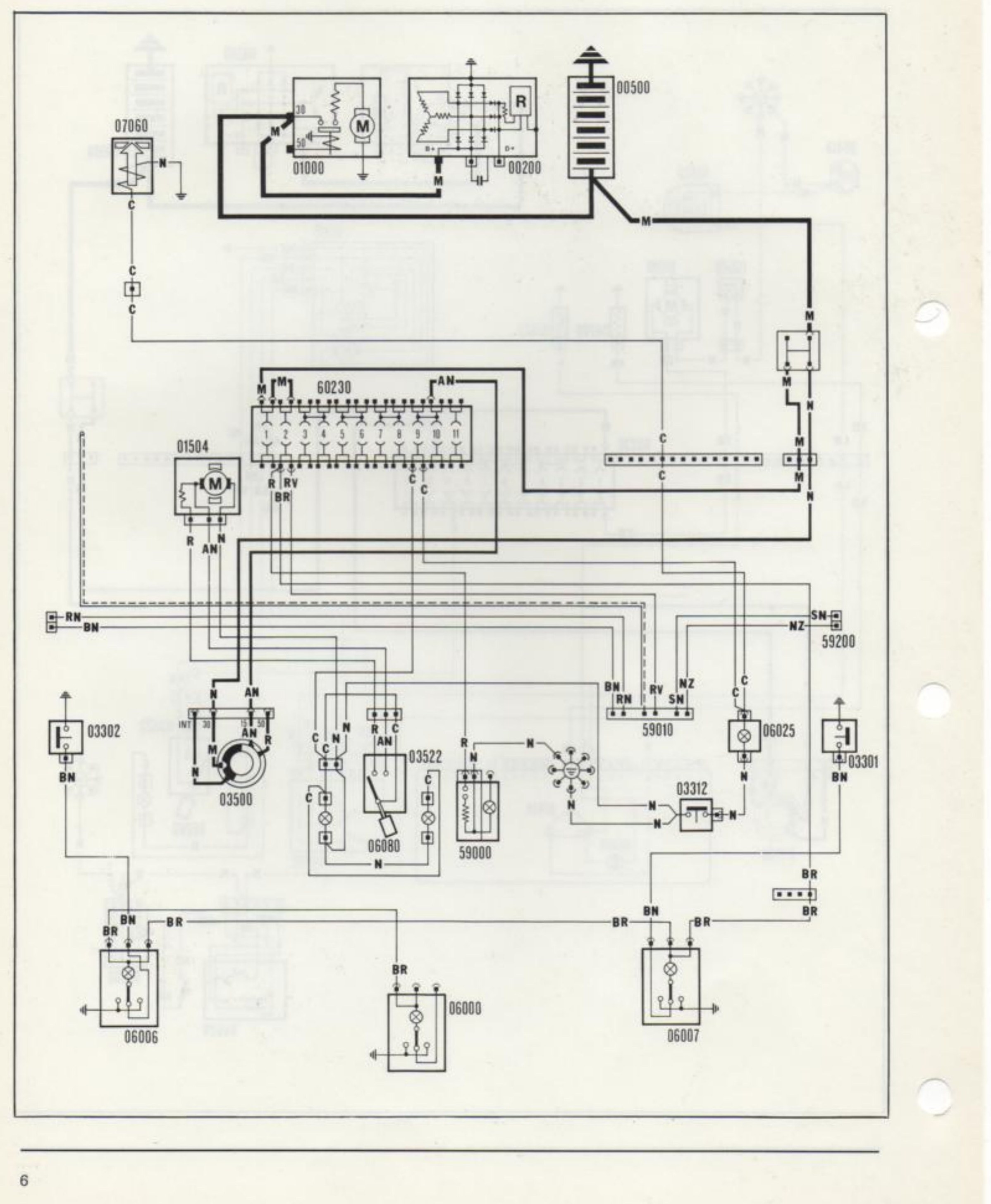

Illuminazione interno vettura — Illuminazione comandi riscaldatore — Ventilazione interno vettura — Accendisigari — Valvola intercettatrice del minimo — Predisposizione autoradio (vedi legenda a pag. 27).

Schema impianto elettrico: illuminazione interno vettura, comandi riscaldatore, ventilazione, accendisigari, valvola intercettatrice del minimo, predisposizione autoradio. Componenti: 07060, 01000, 00200, 00500, 60230, 01504, 03302, 03580, 06080, 03522, 59000, 03312, 59010, 59200, 06025, 03301, 06006, 06000, 06007.
Schema impianto elettrico: illuminazione interno vettura, comandi riscaldatore, ventilazione, accendisigari, valvola intercettatrice del minimo, predisposizione autoradio. Componenti: 07060, 01000, 00200, 00500, 60230, 01504, 03302, 03580, 06080, 03522, 59000, 03312, 59010, 59200, 06025, 03301, 06006, 06000, 06007.
6
