DucatoDucato benzina

Impianto elettrico

Schema
55.

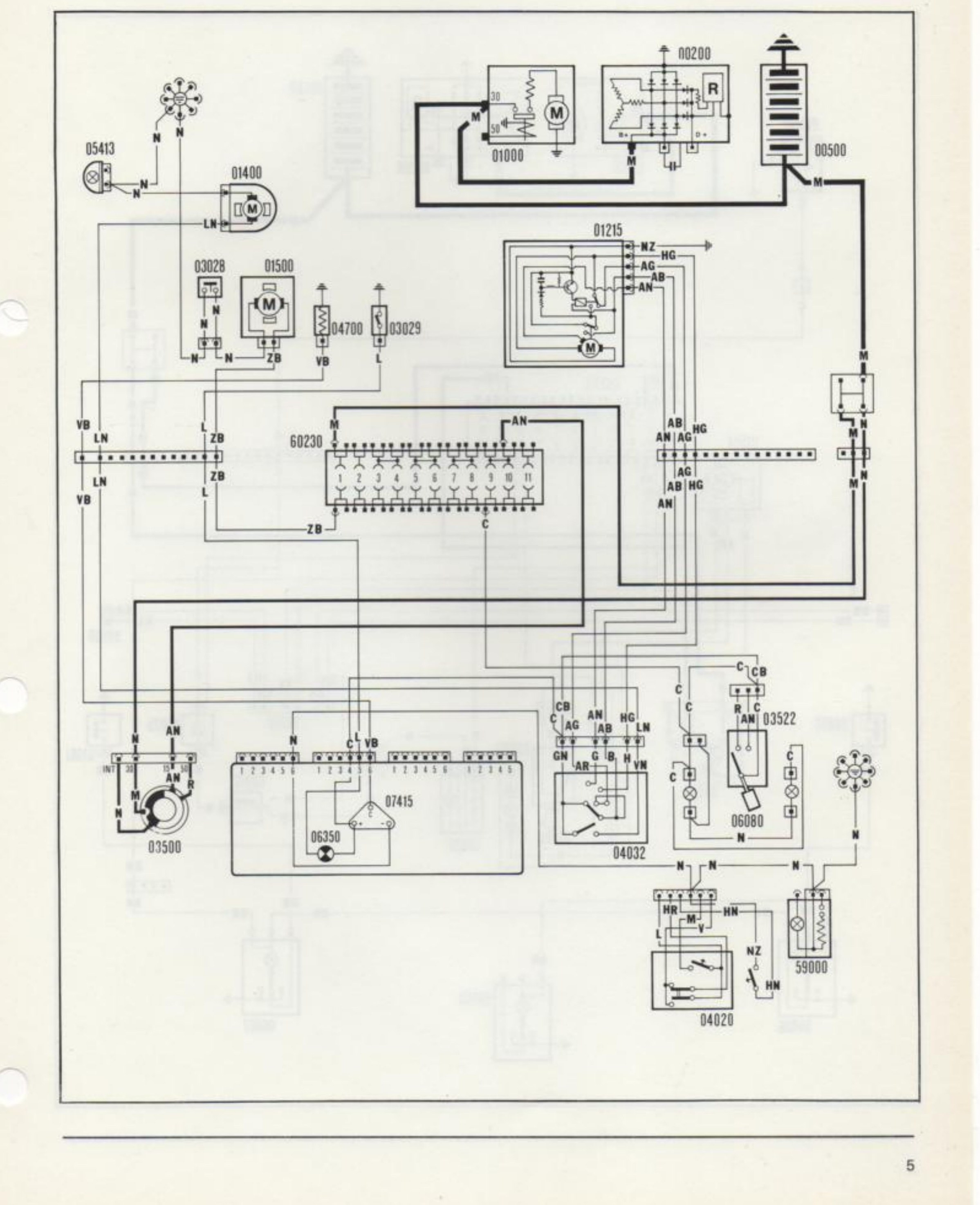

Termometro liquido raffreddamento motore e indicatore ottico di eccessiva temperatura — Raffreddamento radiatore motore — Tergicristallo — Elettropompa lavacristallo (vedi legenda a pag. 27).

Schema elettrico: termometro liquido raffreddamento, indicatore ottico eccessiva temperatura, raffreddamento radiatore motore, tergicristallo ed elettropompa lavacristallo (componenti 05413, 01400, 03028, 01500, 04700, 03029, 01215, 00200, 01000, 00500, 60230, 03500, 06350, 07415, 04032, 03522, 06080, 04820, 59000)
Schema elettrico: termometro liquido raffreddamento, indicatore ottico eccessiva temperatura, raffreddamento radiatore motore, tergicristallo ed elettropompa lavacristallo (componenti 05413, 01400, 03028, 01500, 04700, 03029, 01215, 00200, 01000, 00500, 60230, 03500, 06350, 07415, 04032, 03522, 06080, 04820, 59000)
55
