DucatoDucato benzina

Impianto elettrico

Schema
55.

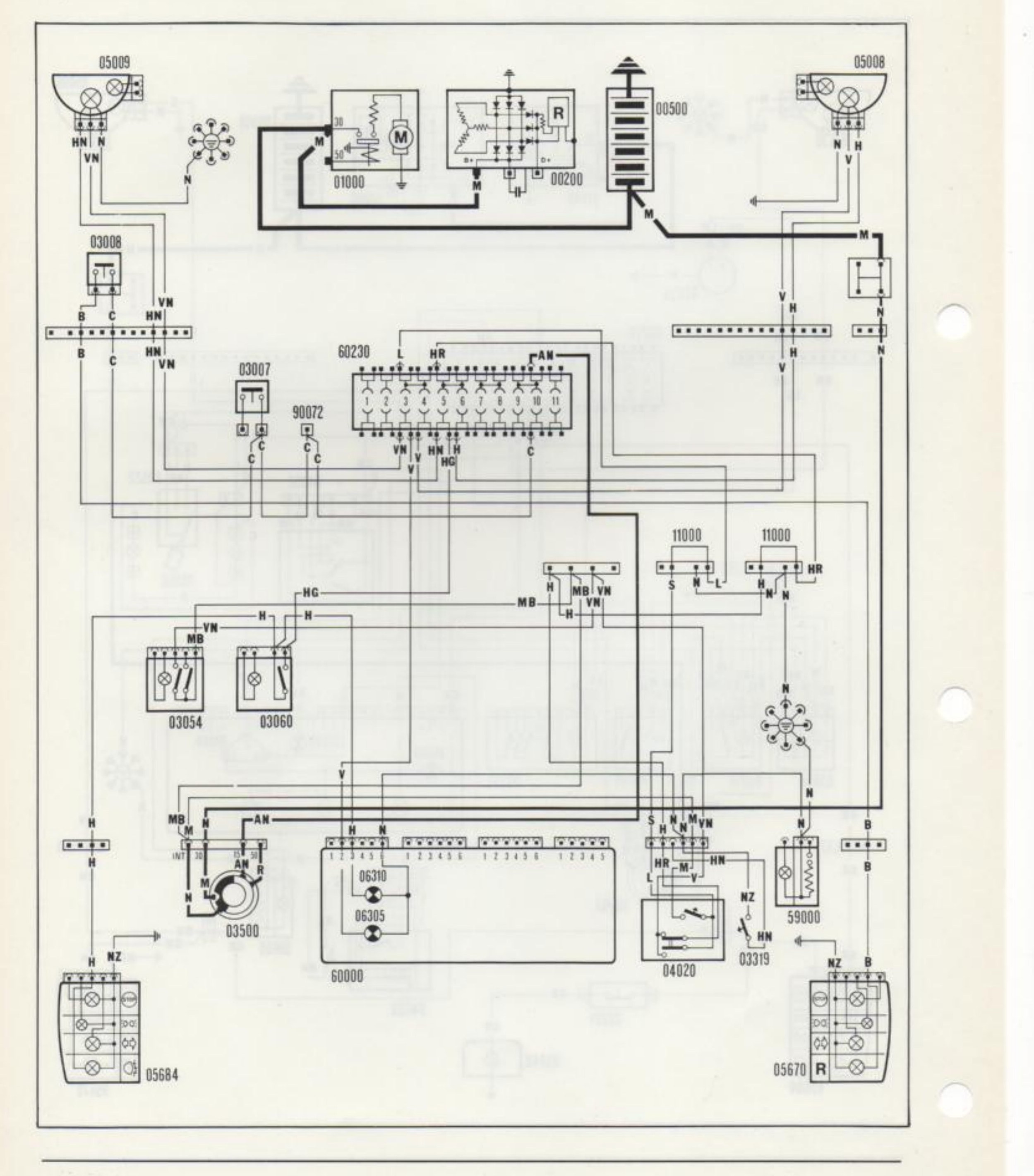

Illuminazione anabbagliante — Illuminazione abbagliante e relativo indicatore ottico — Luci retromarcia — Luci retronebbia e relativo indicatore ottico — Lampi luce (vedi legenda a pag. 27).

Schema elettrico: illuminazione anabbagliante/abbagliante, luci retromarcia e retronebbia, lampi luce. Componenti: 05009, 05008, 03008, 03007, 90072, 60230, 03054, 03060, 01000, 00200, 00500, 11000, 59000, 03500, 06310, 06305, 60000, 04020, 03319, 05684, 05670.
Schema elettrico: illuminazione anabbagliante/abbagliante, luci retromarcia e retronebbia, lampi luce. Componenti: 05009, 05008, 03008, 03007, 90072, 60230, 03054, 03060, 01000, 00200, 00500, 11000, 59000, 03500, 06310, 06305, 60000, 04020, 03319, 05684, 05670.
4
