COMPLESSIVO AMMORTIZZATORE — MOLLA AD ELICA

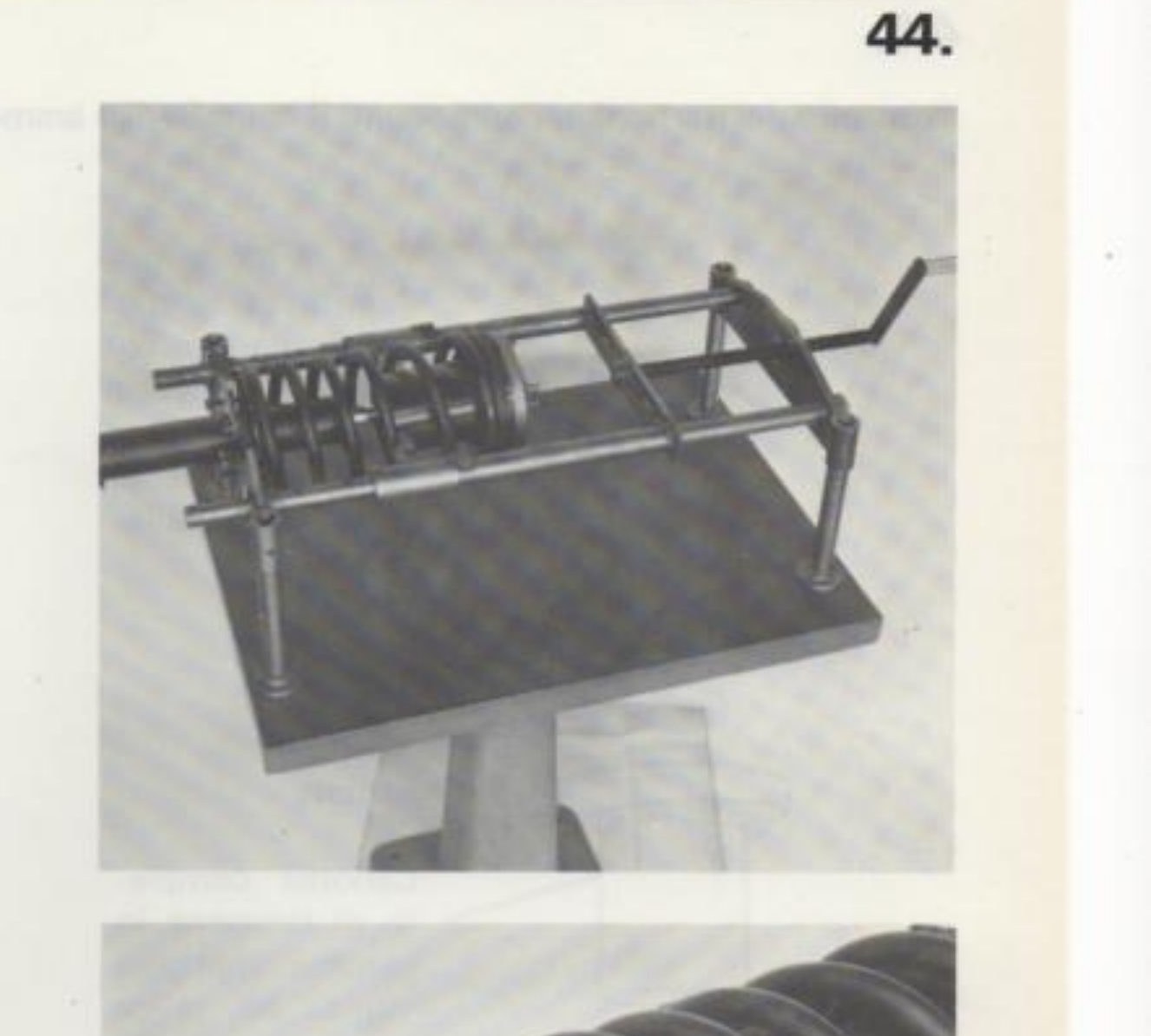

Gruppo ammortizzatore - molla ad elica montato sull'attrezzo 1874544000

Smontaggio-montaggio complessivo ammortizzatore - molla ad elica

Sistemare il gruppo completo nell'attrezzo 1874544000 come illustrato in figura.

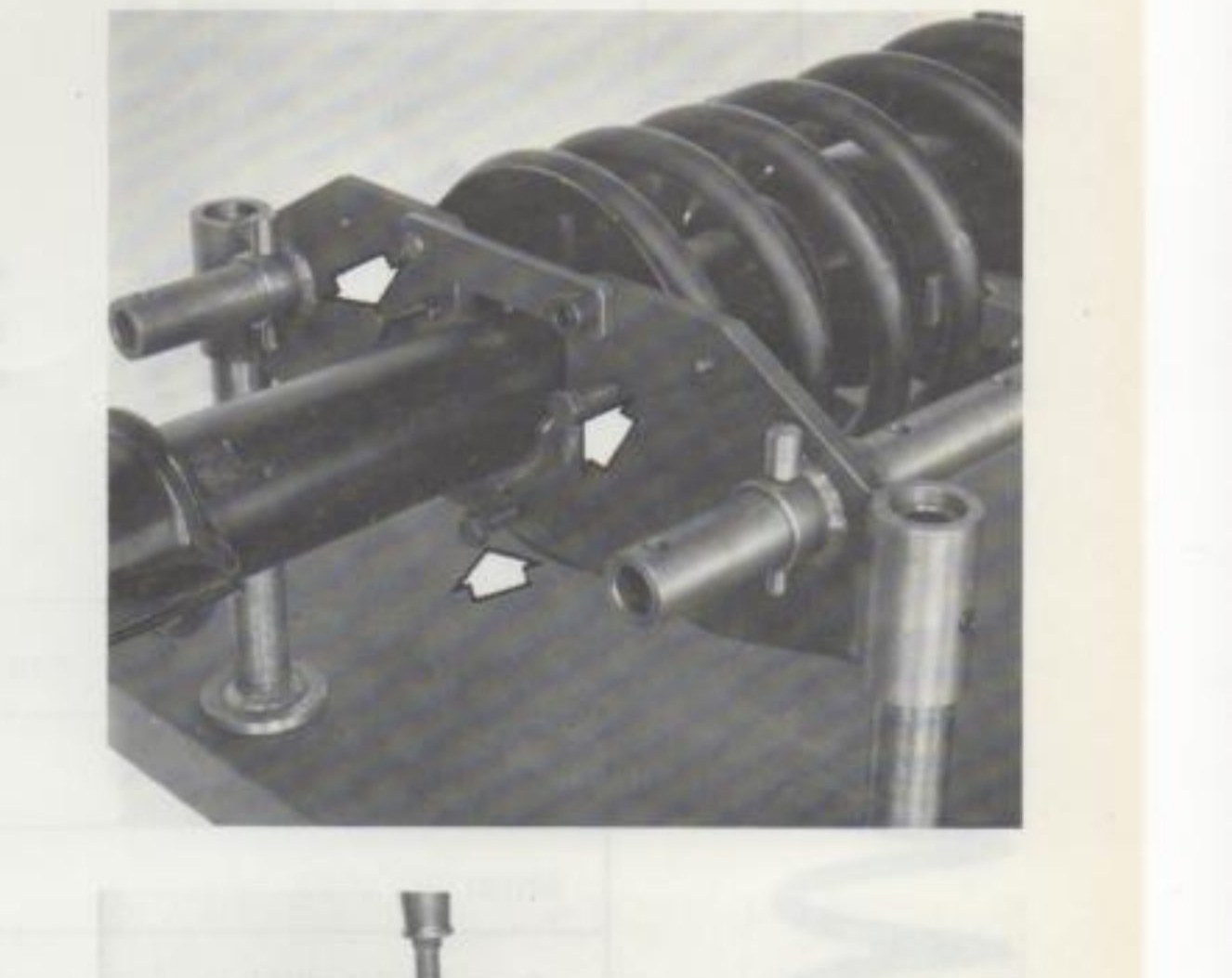

Compressione della molla ad elica; le frecce indicano le viti di regolazione

Prima di comprimere la molla, accertarsi che la posizione del complessivo ammortizzatore - molla ad elica risulti perpendicolare alla piastra di appoggio.

Tale condizione si realizza agendo opportunamente sulle viti di regolazione indicate dalle frecce.

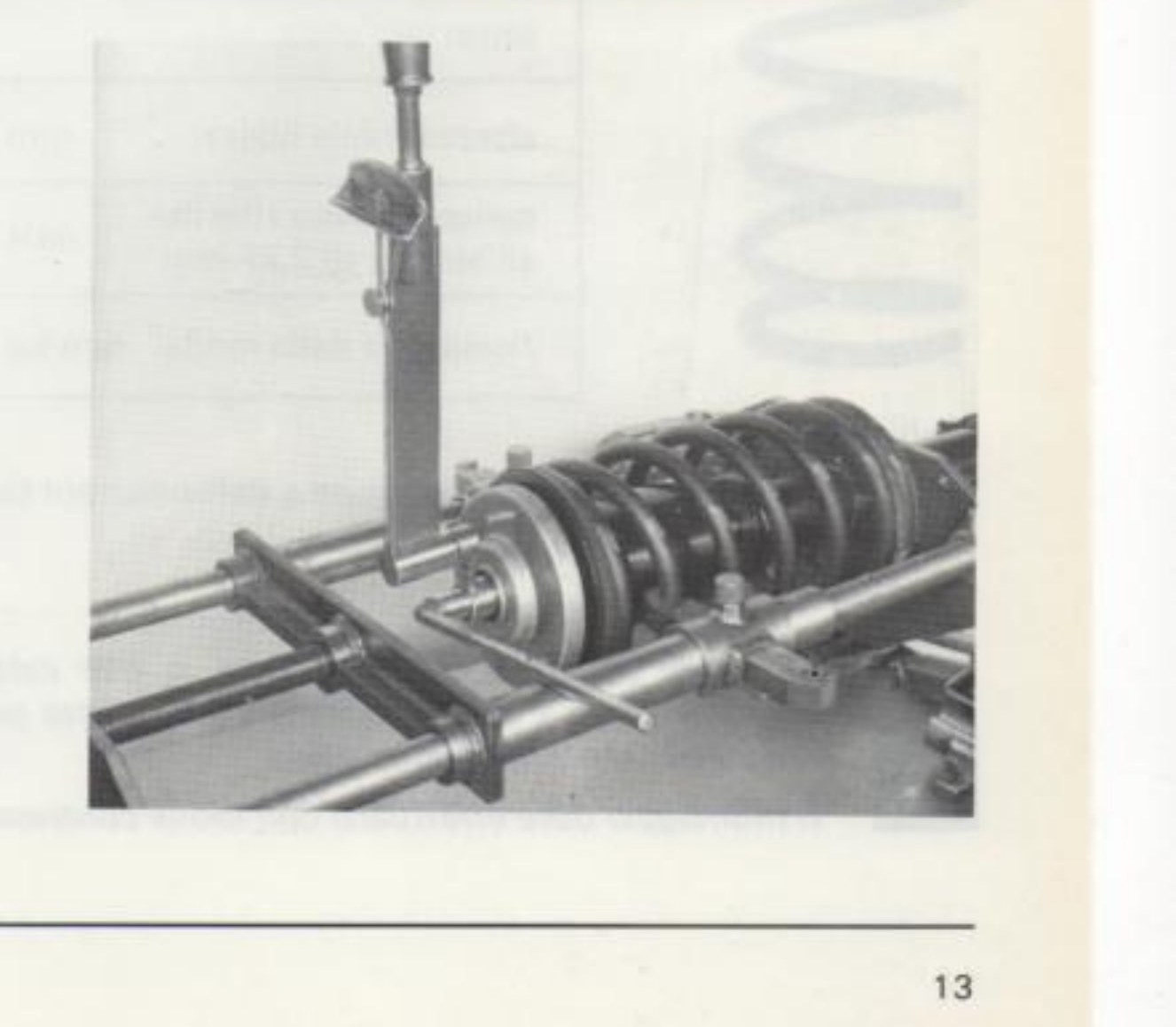

Svincolo della molla e svitamento del dado di fissaggio trattenendo il codolo dell'ammortizzatore

Dopo aver compresso la molla ad elica, svincolare la stessa svitando il dado di fissaggio, trattenendo il codolo dell'ammortizzatore con chiave.

Al montaggio serrare il dado alla coppia di 6,1 daNm, mediante chiave 1857163000 da usare con chiave 1857164000 per ritegno stelo ammortizzatore. In assenza della chiave 1857163000 chiudere il dado alla coppia di 6,9 daNm.
