DucatoDucato

Sospensioni e ruote

Sospensione anteriore

44.

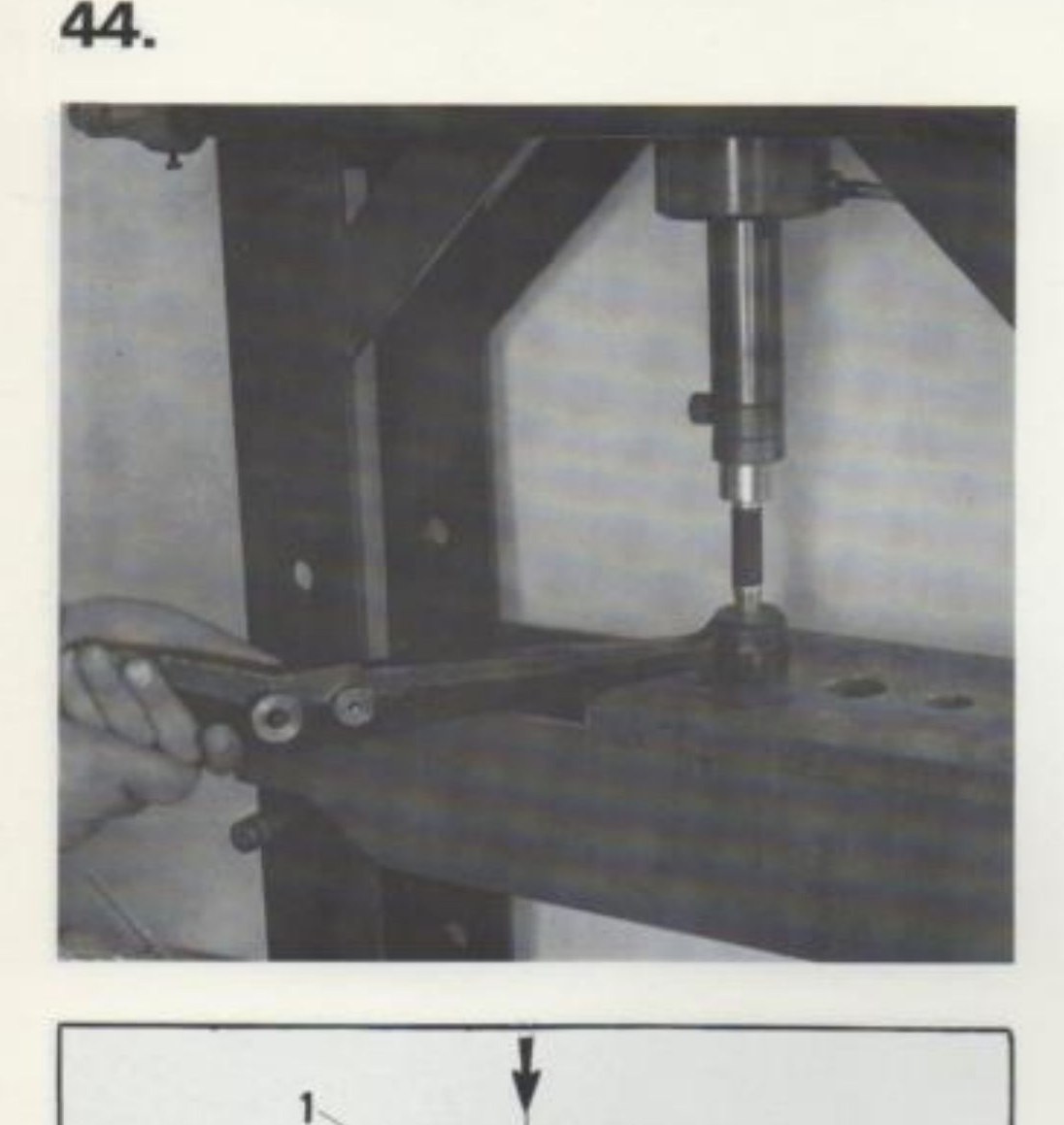

Pressatura del distanziale nella boccola elastica mediante attrezzo sotto pressa

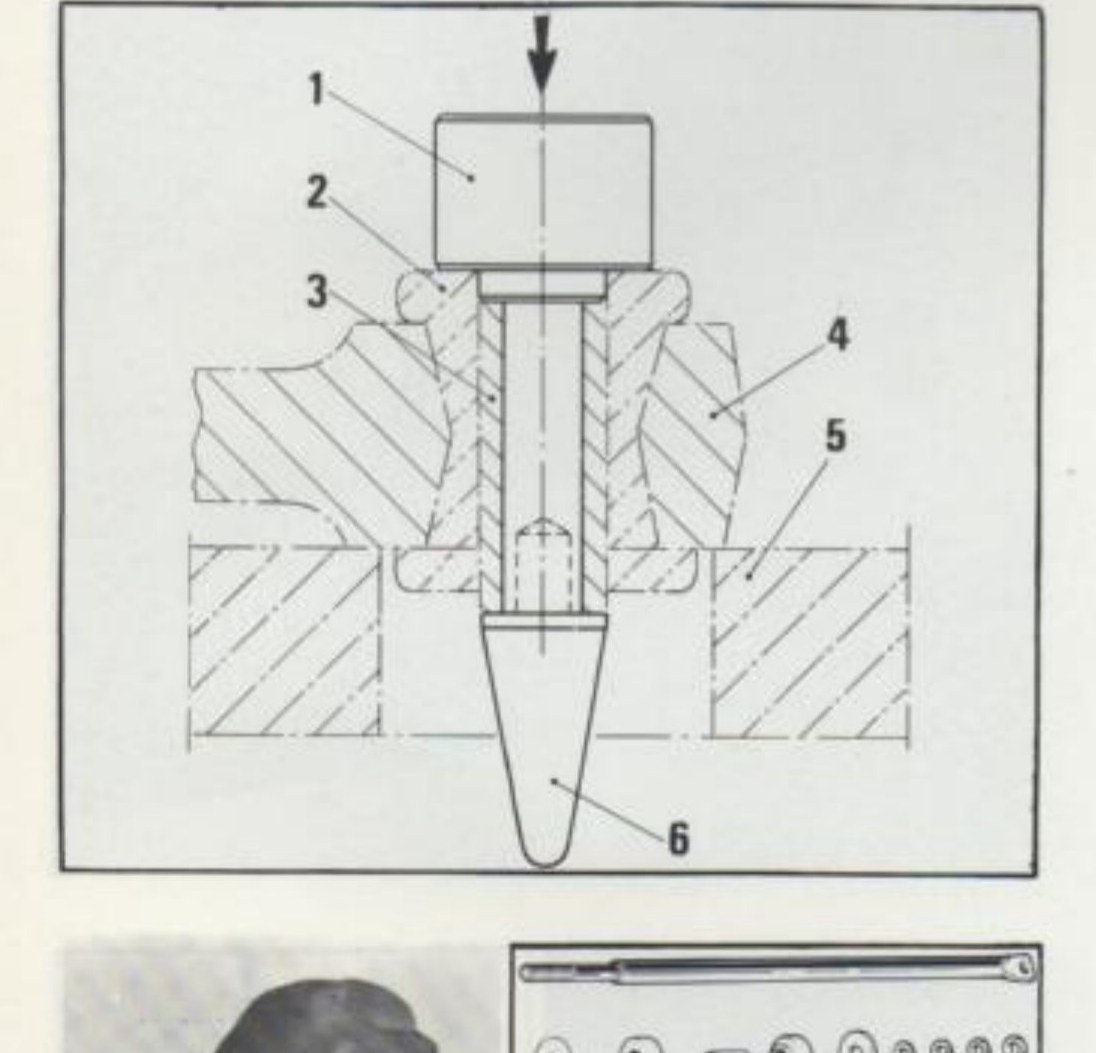

Montaggio del distanziale nella boccola elastica

Il montaggio del distanziale si effettua mediante l'impiego dell'attrezzo 1874276000.

1. Attrezzo 1874276001
2. Boccola elastica
3. Distanziale
4. Braccio oscillante
5. Piano della pressa
6. Attrezzo 1874276004

Schema di montaggio del distanziale nella boccola elastica con riferimenti 1÷6

PUNTONE DI REAZIONE

Smontaggio-montaggio puntone di reazione

Verificare che il puntone di reazione non abbia subito deformazioni, e che le boccole elastiche non presentino deterioramenti.

NOTA — Durante lo smontaggio del puntone di reazione, prendere nota della quantità di spessori interposti tra l'arresto sulla estremità del puntone e il tassello elastico, onde evitare durante il montaggio di variare l'incidenza.
