Controllo dei particolari componenti il complessivo ammortizzatore — molla ad elica

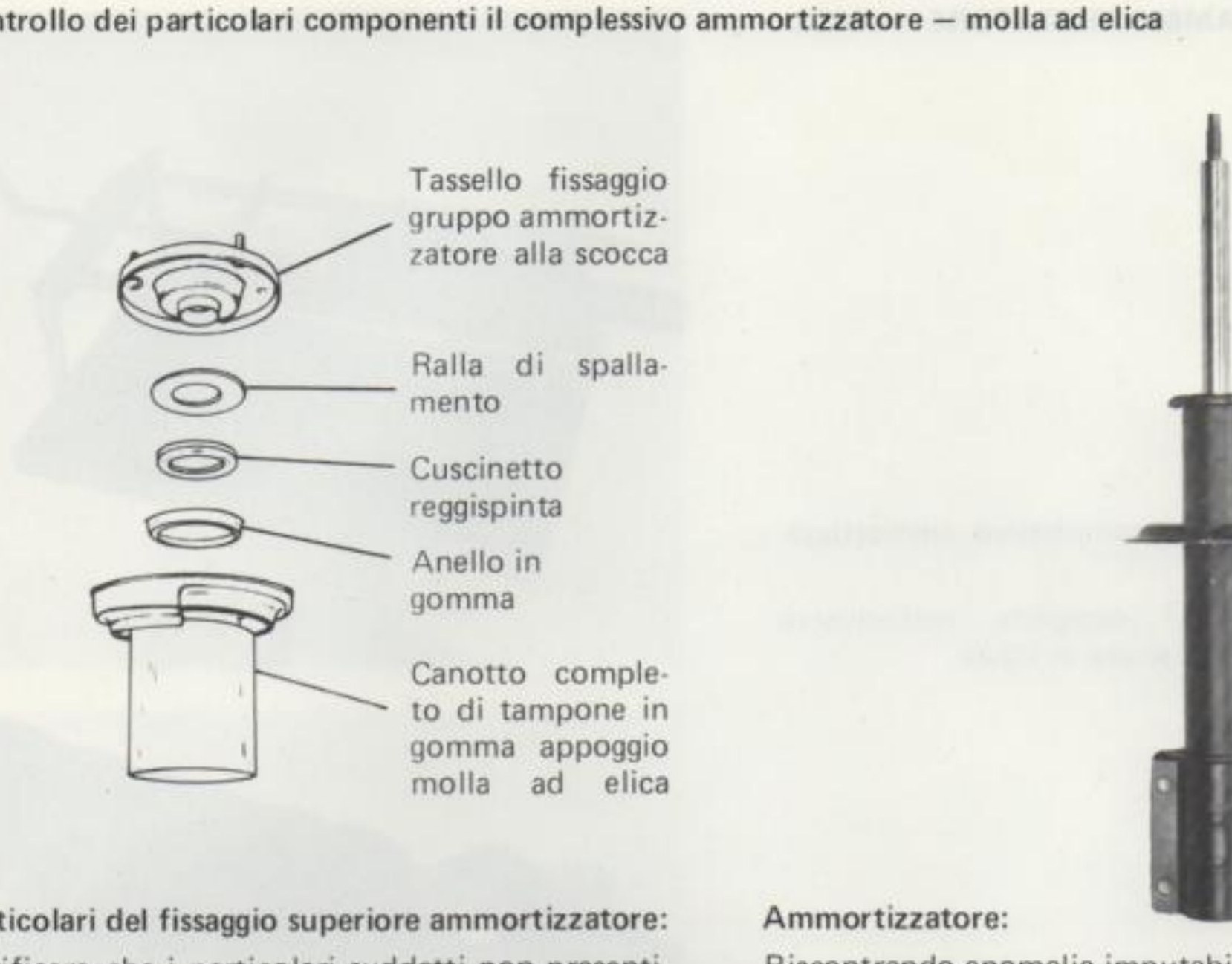

Particolari del fissaggio superiore ammortizzatore: tassello fissaggio gruppo ammortizzatore alla scocca, ralla di spallamento, cuscinetto reggispinta, anello in gomma, canotto completo di tampone in gomma appoggio molla ad elica

Particolari del fissaggio superiore ammortizzatore:
Verificare che i particolari suddetti non presentino anomalie tali da pregiudicarne l'efficienza.

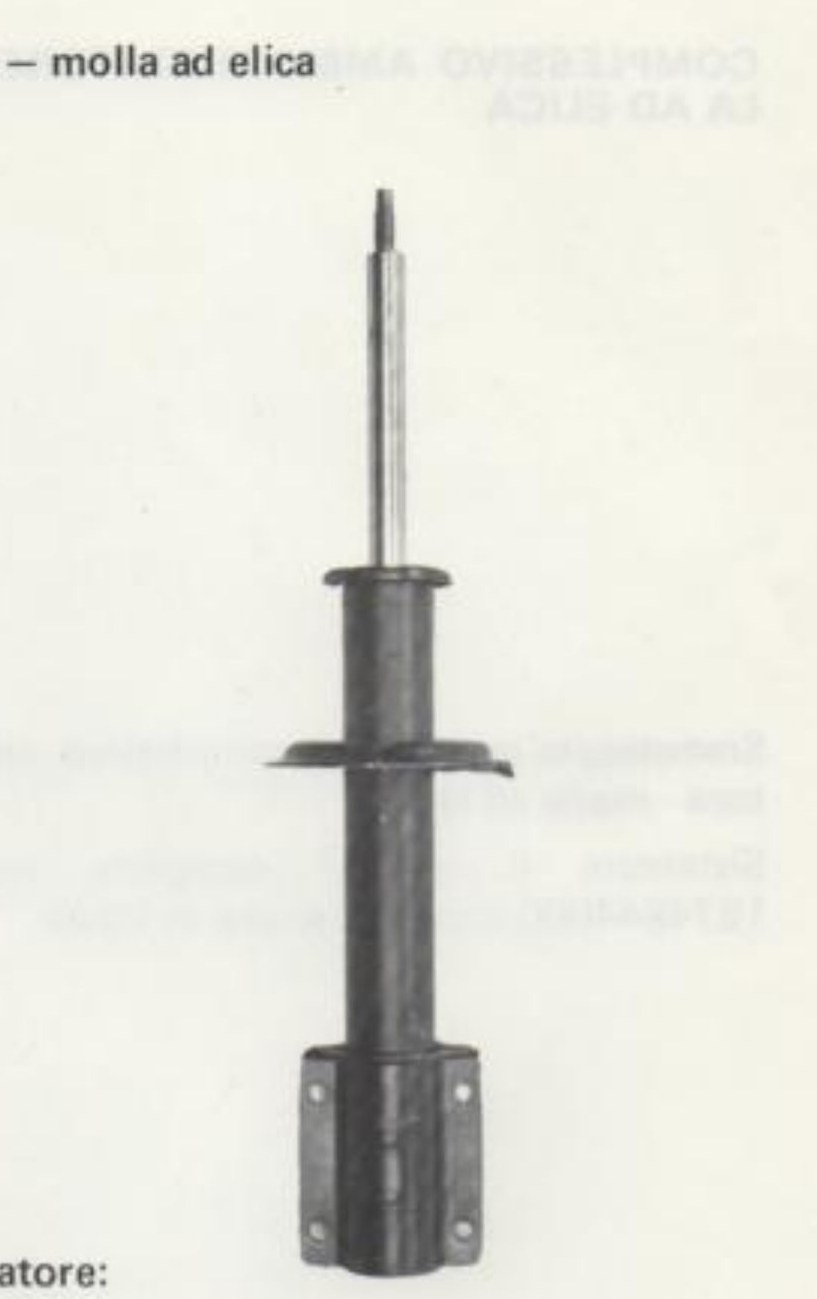

Ammortizzatore:
Riscontrando anomalie imputabili all'ammortizzatore, lo stesso va sempre sostituito integralmente.

MOLLA AD ELICA
		Ducato 10 - 14 Benzina	Ducato 10 - 14 Diesel	Ducato 18 Diesel e Turbo D
⌀ del filo	mm	16	16,8	17,6
numero spire utili		5
senso dell'elica		destro
altezza molla libera	mm	~ 390	~ 383	~ 373
carico minimo riferito all'altezza di 235 mm	daN	550 ± 22	630 ± 25	726
flessibilità della molla	mm/kg	0,264	0,221	0,190

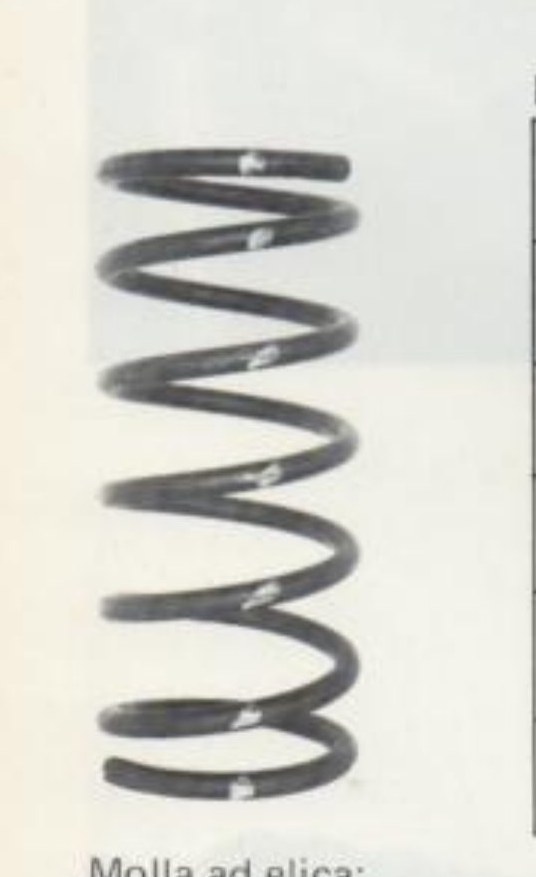

Molla ad elica:
Accertarsi che non presenti incrinature e deformazioni tali da pregiudicarne l'efficienza.

NOTA — Le molle ad elica sono suddivise in due categorie, identificabili mediante striscia di vernice bianco - giallo - verde/bianco - verde - rosa per motorizzazione benzina; giallo - rosso/verde - rosso per motorizzazione diesel.
Il montaggio deve effettuarsi con molle contrassegnate con lo stesso colore distintivo.
