DucatoDucato
Sospensioni e ruote
Sospensione anteriore
44.
BRACCIO OSCILLANTE

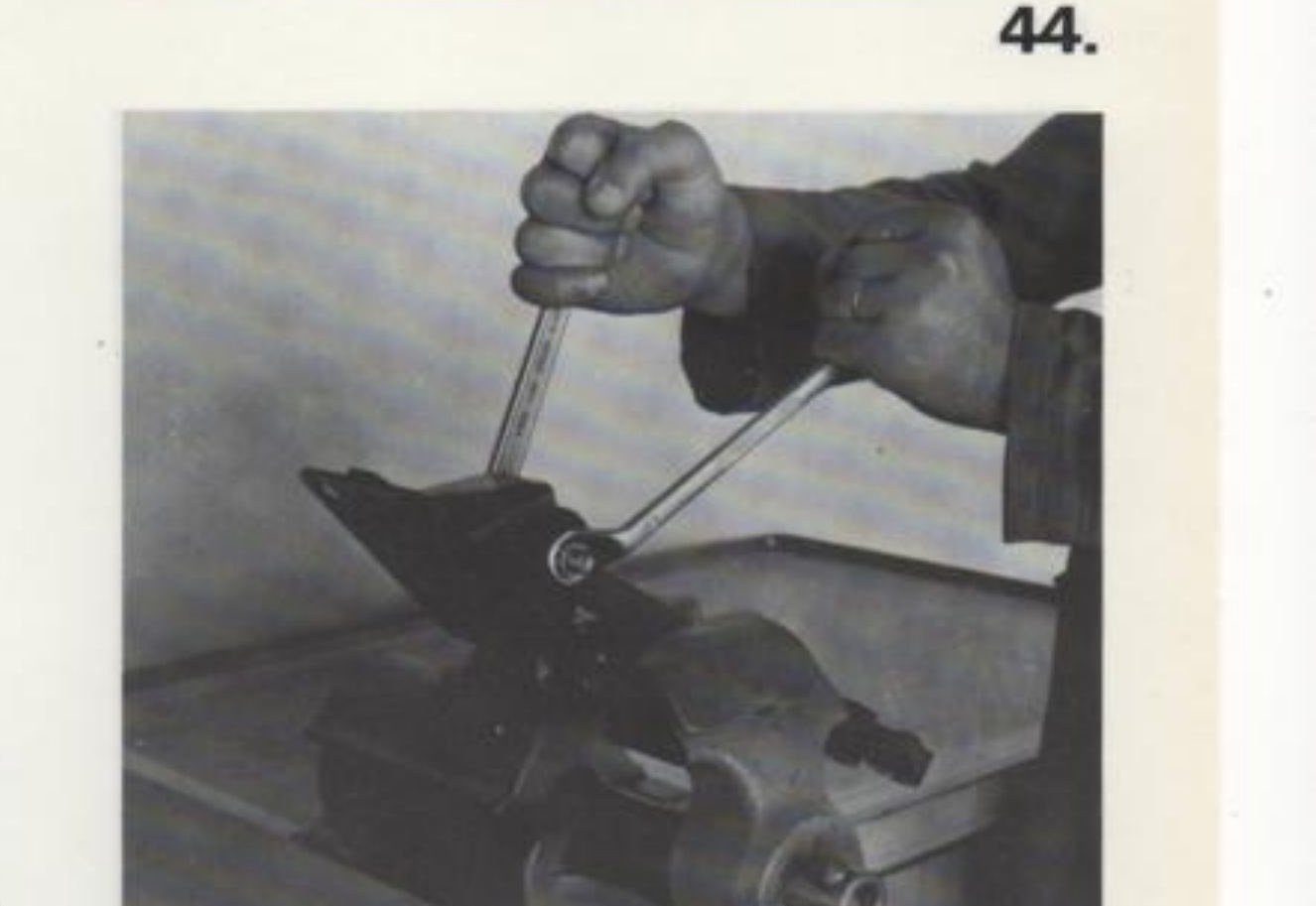

Smontaggio-montaggio staffa fissaggio braccio oscillante alla scocca
NOTA — La boccola elastica va sostituita quando si riscontrano tracce di sfilamento od usura.

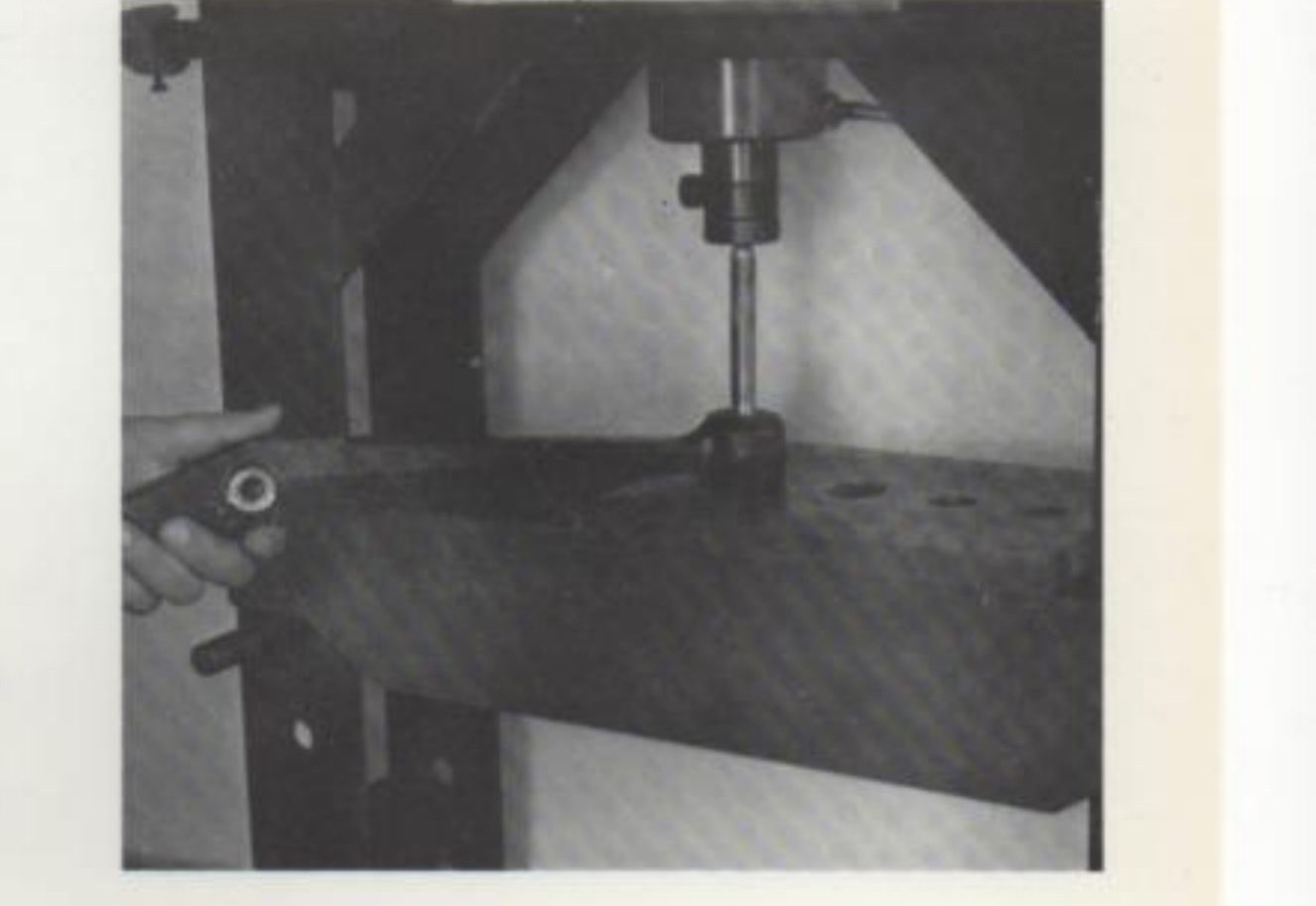

Smontaggio della boccola elastica per braccio oscillante
L'operazione si esegue alla pressa utilizzando un adeguato battitoio generico.
Montaggio boccola elastica nel braccio oscillante
ATTENZIONE — Per facilitare l'introduzione della boccola immergerla in olio FIAT RZA27 oppure in una soluzione saponosa.

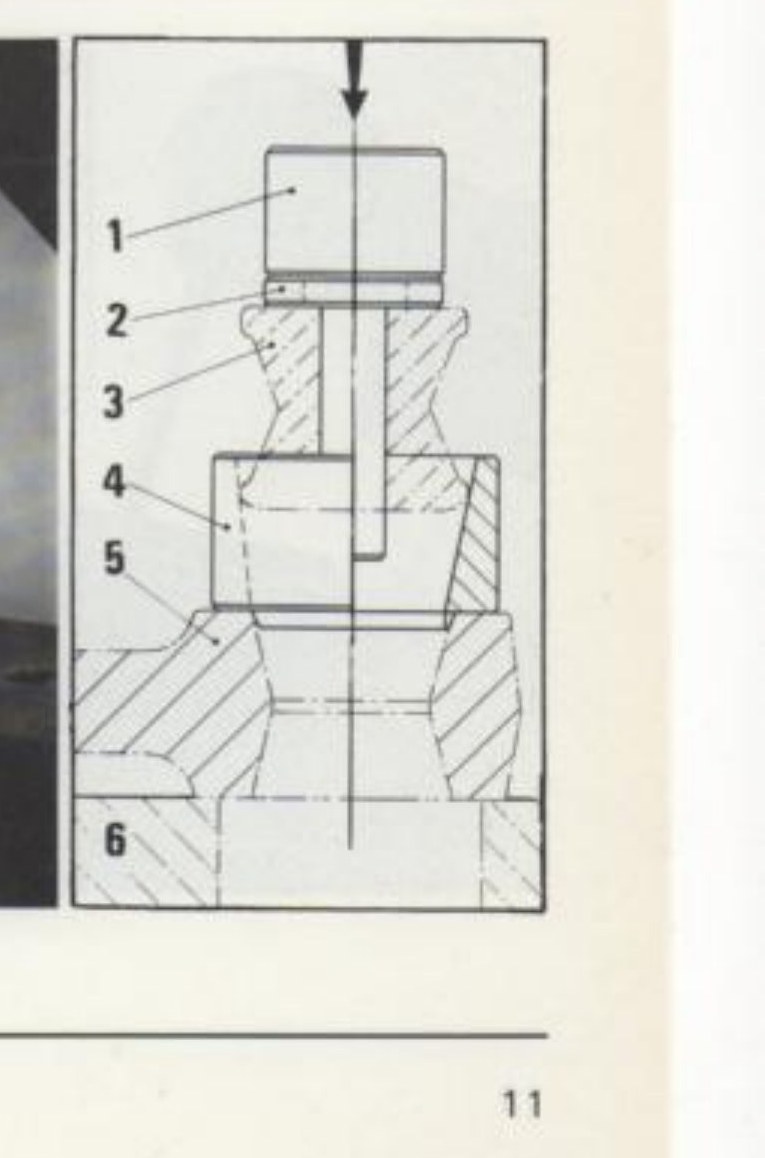

Il montaggio della boccola elastica si effettua mediante l'impiego dell'attrezzo 1874276000.
- 1. Attrezzo 1874276001
- 2. Anello 1874276003
- 3. Boccola elastica
- 4. Attrezzo 1874276002
- 5. Braccio oscillante
- 6. Piano della pressa.
