Sterzo

Servosterzo
41.

STACCO – RIATTACCO

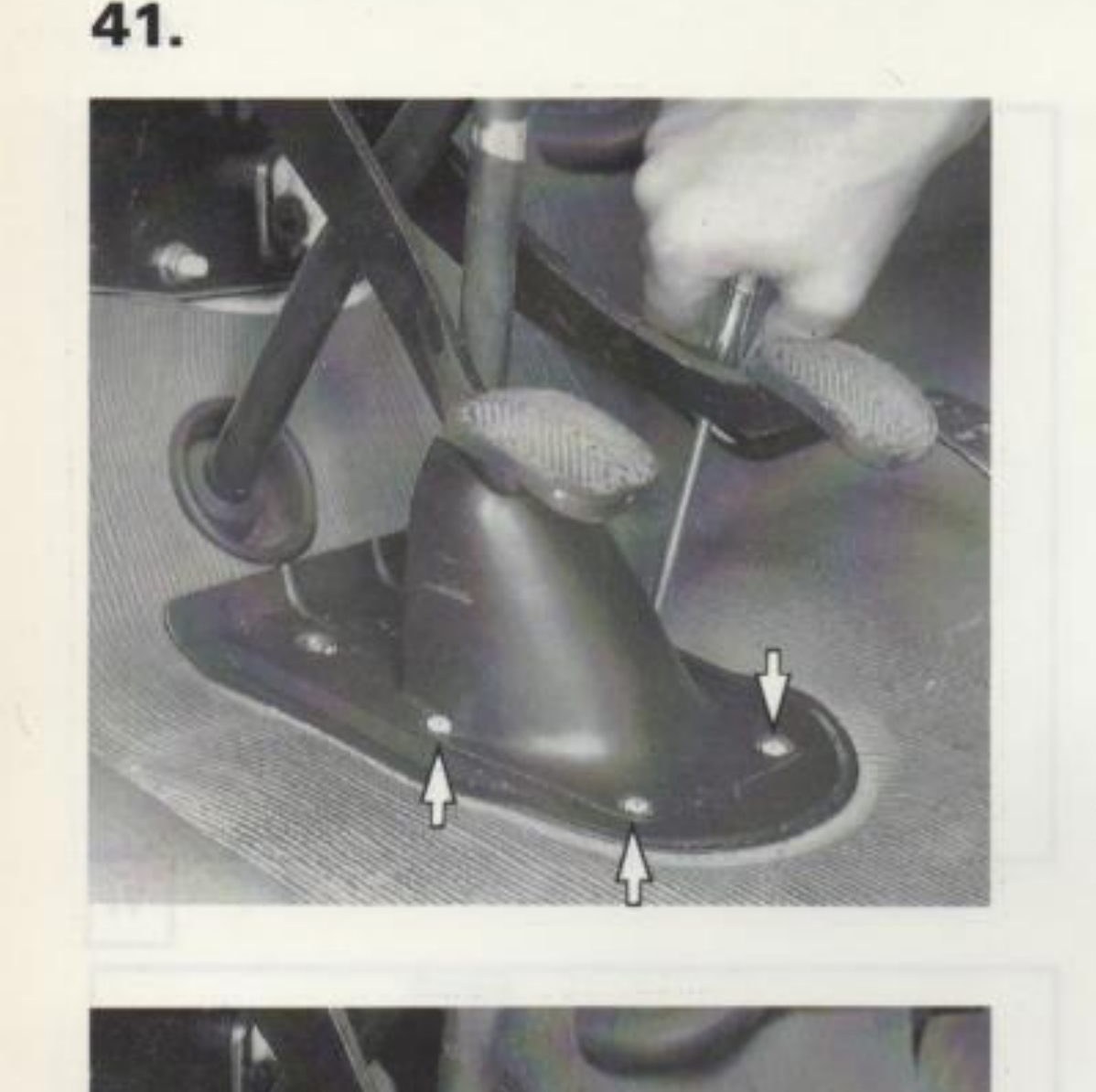

Smontaggio riparo per giunto cardanico piantone sterzo
Smontaggio riparo per giunto cardanico piantone sterzo

Smontaggio riparo per giunto cardanico piantone sterzo

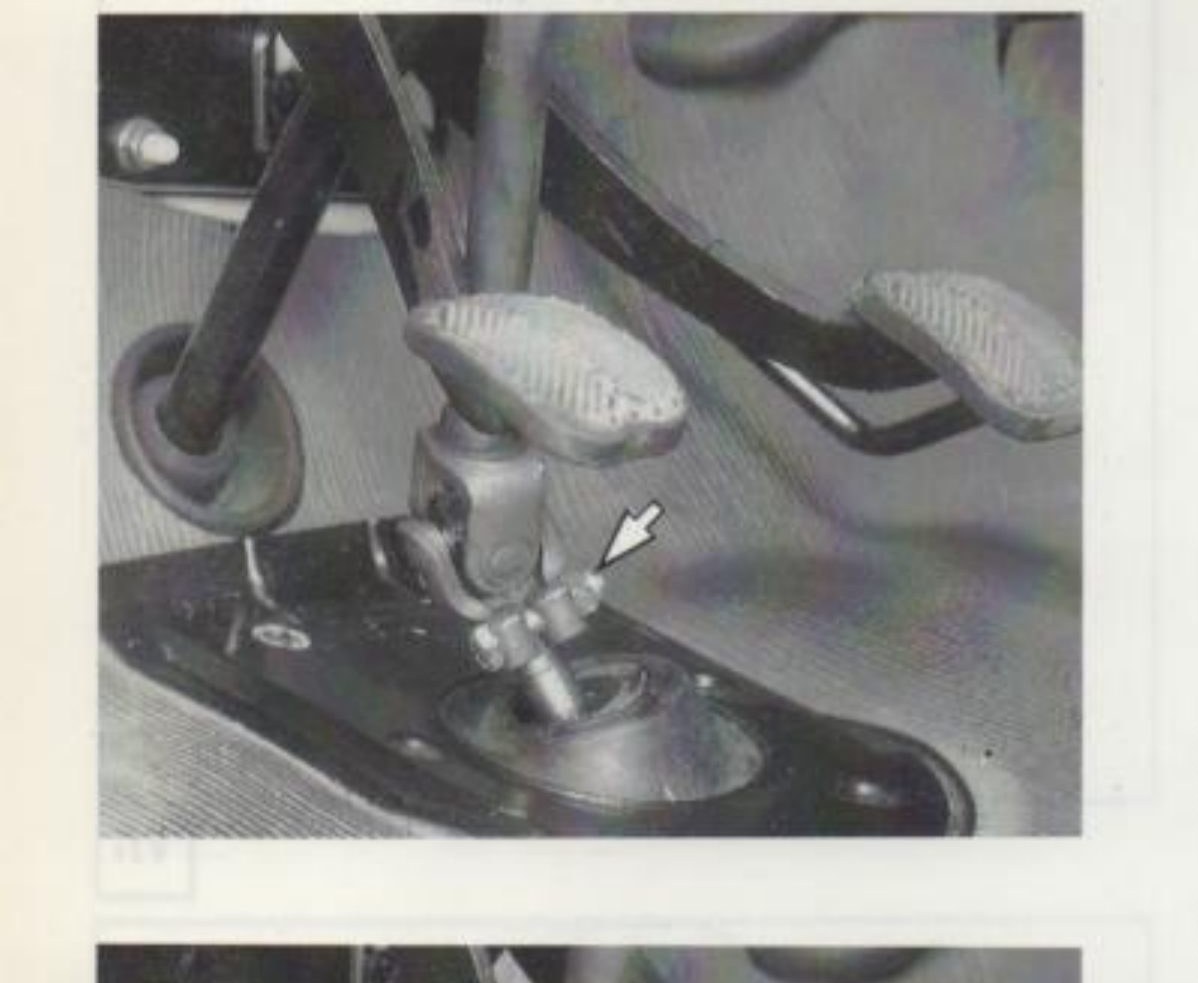

Smontaggio vite fissaggio giunto cardanico al codolo del pignone
Smontaggio vite fissaggio giunto cardanico al codolo del pignone

Smontaggio vite fissaggio giunto cardanico al codolo del pignone

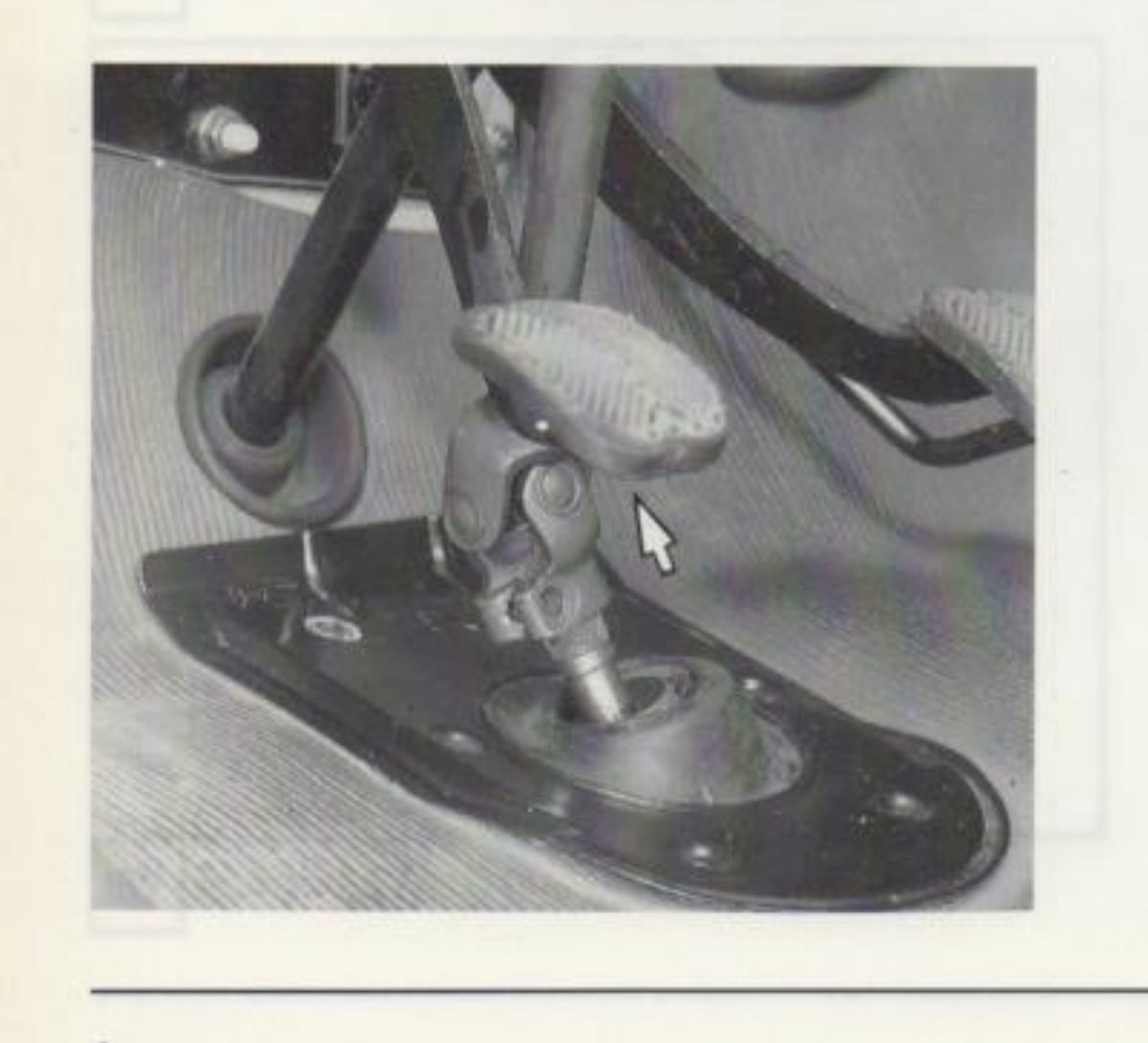

Sollevamento piantone completo
Sollevamento piantone completo

Dopo aver sfilato la vite che fissa il giunto cardanico al pignone, sollevare più in alto possibile il piantone completo e fissarlo.
