Smontaggio-montaggio boccola per asta cremagliera (fig. VI)

Smontare l'asta cremagliera. Estrarre la boccola per asta cremagliera e sostituirla con una nuova.

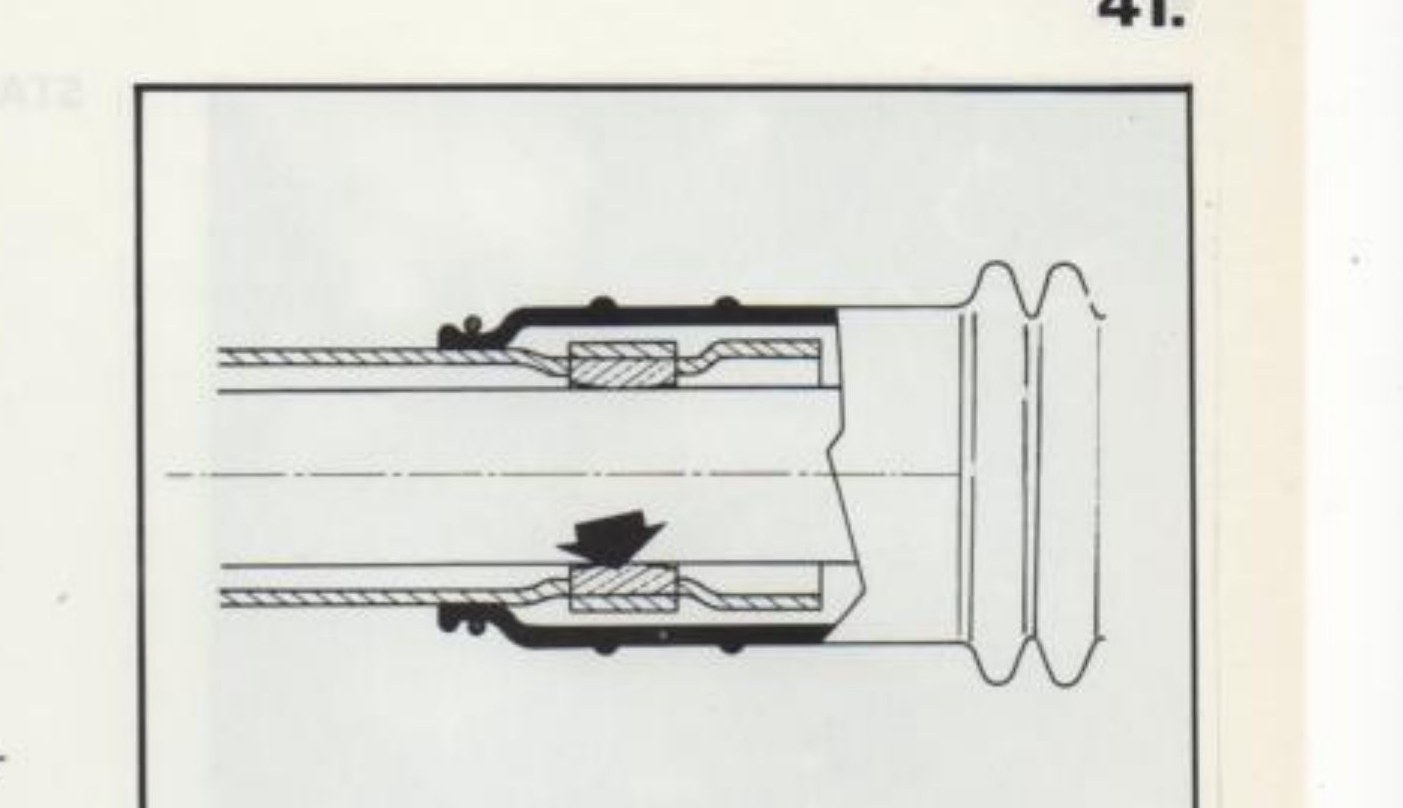

fig. VI — Boccola per asta cremagliera
fig. VI — Boccola per asta cremagliera

Regolazione giuoco assiale cuscinetti pignone (fig. VII)

La regolazione si effettua mediante anelli di registro (C), interposti tra il cuscinetto (D) e l'anello d'arresto (B), in modo da ottenere un giuoco assiale max di 0,05 mm.

Spessore anelli di registro forniti di ricambio: 0,05 e 0,10 mm.

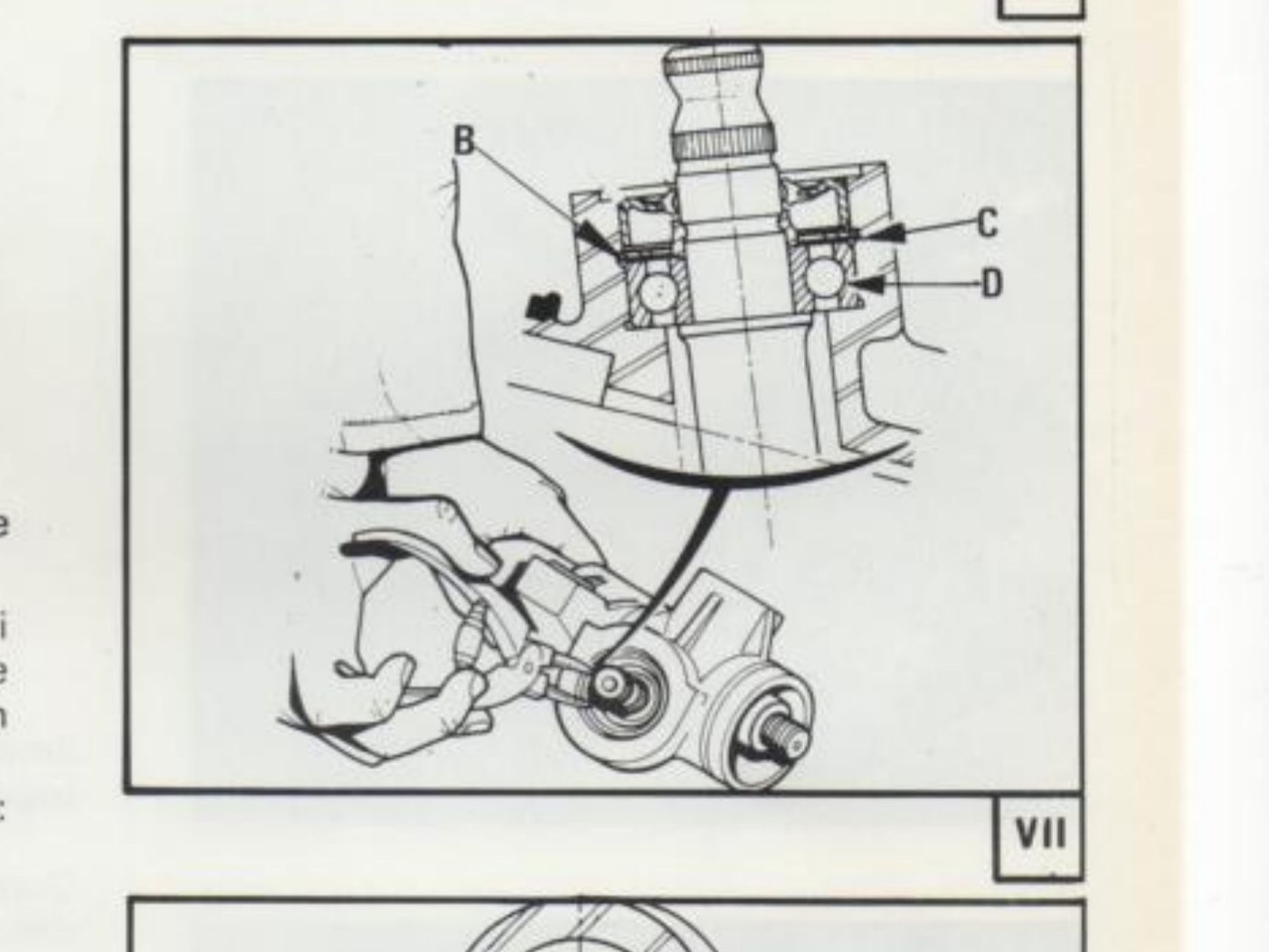

fig. VII — Cuscinetti pignone: anello d'arresto (B), anelli di registro (C), cuscinetto (D)
fig. VII — Cuscinetti pignone: anello d'arresto (B), anelli di registro (C), cuscinetto (D)

Regolazione nottolino centraggio cremagliera (fig. VIII)

Allentare il controdado di bloccaggio (E). Serrare la ghiera di registro (F) in modo da portare il nottolino (G) a contatto della cremagliera; correggere quindi, svitando progressivamente la ghiera di registro (F), fino ad ottenere una corsa morbida e regolare su tutta la lunghezza della cremagliera. Serrare infine il controdado di bloccaggio (E).

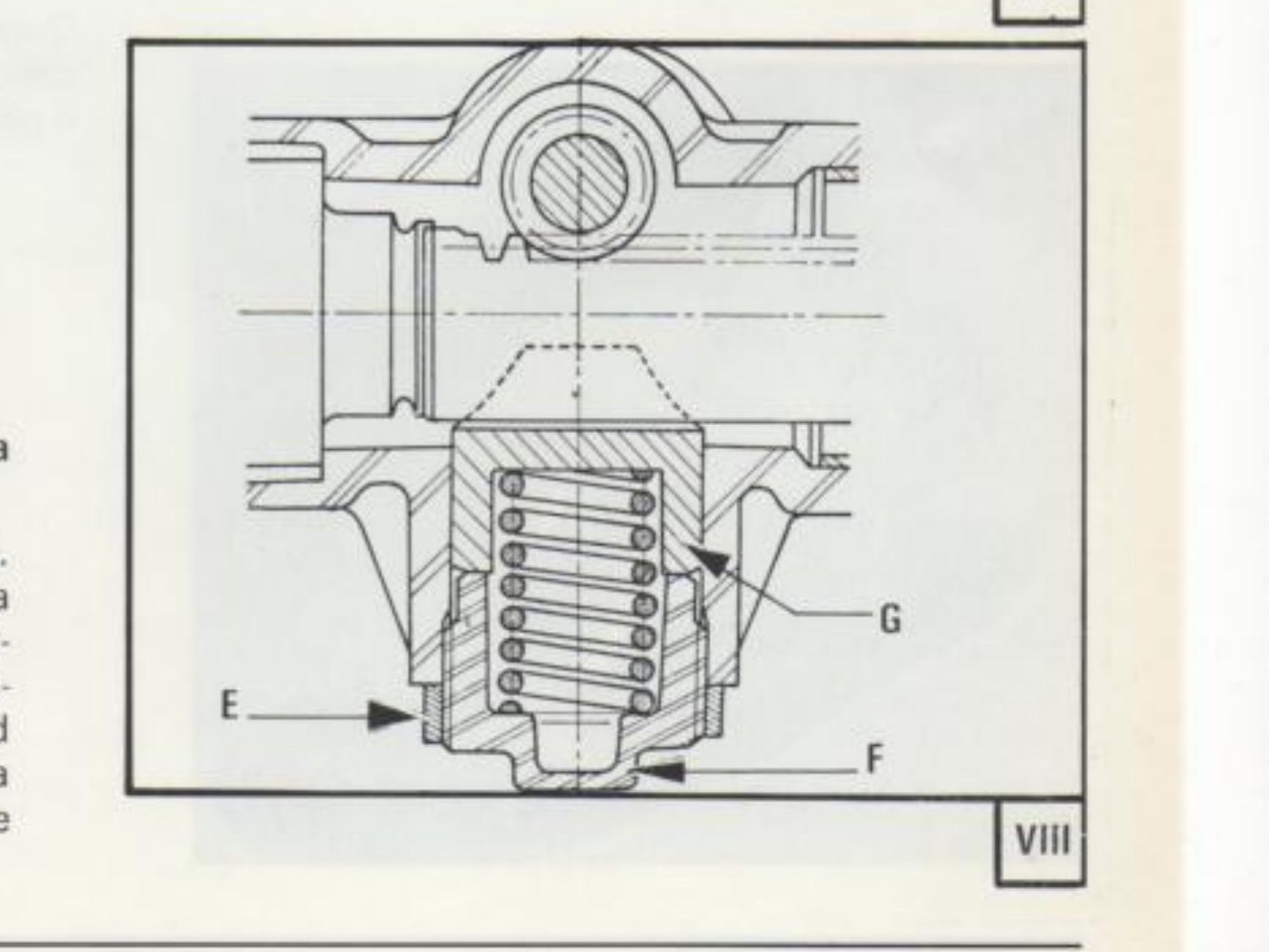

fig. VIII — Nottolino centraggio cremagliera: controdado (E), ghiera di registro (F), nottolino (G)
fig. VIII — Nottolino centraggio cremagliera: controdado (E), ghiera di registro (F), nottolino (G)
