Ducato

Sterzo

Servosterzo

41.

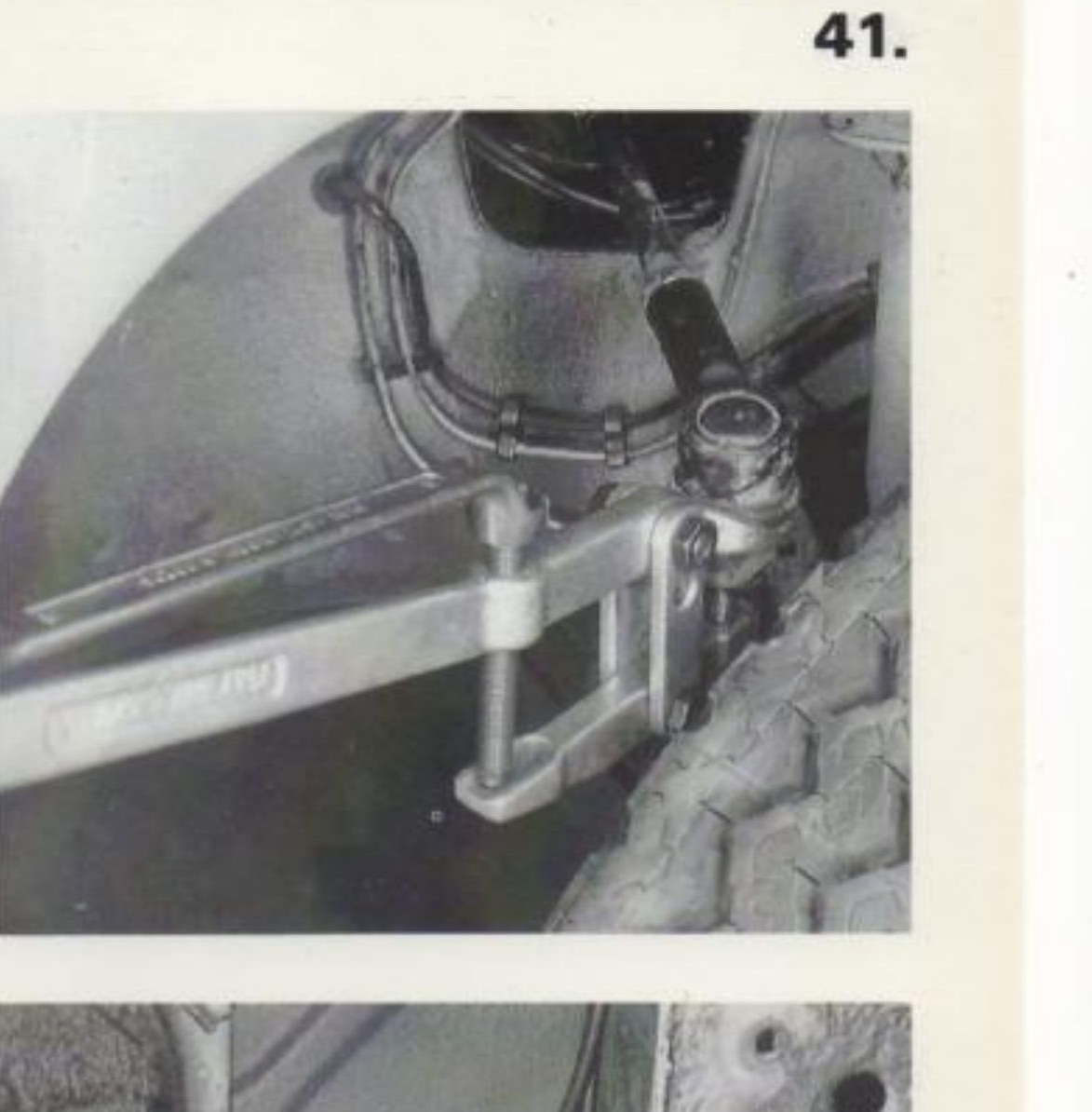

Estrazione perni a sfera dalla leva comando sterzo con estrattore 1847035000

Stacco tiranti dalle leve comando sterzo

L'estrazione dei perni a sfera dalla leva comando sterzo si effettua mediante l'estrattore 1847035000

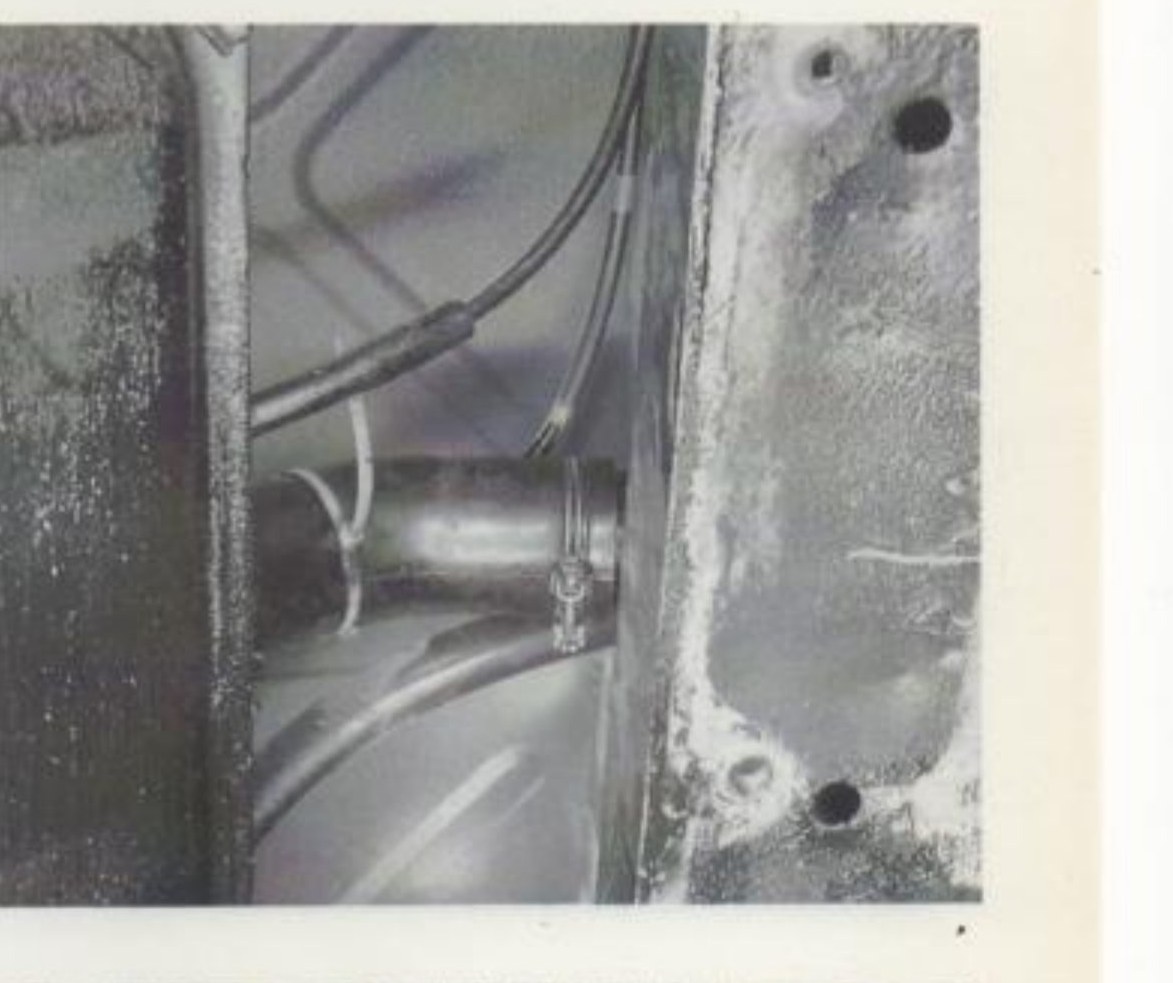

Vista del bocchettone di introduzione combustibile e tubazione serbatoio

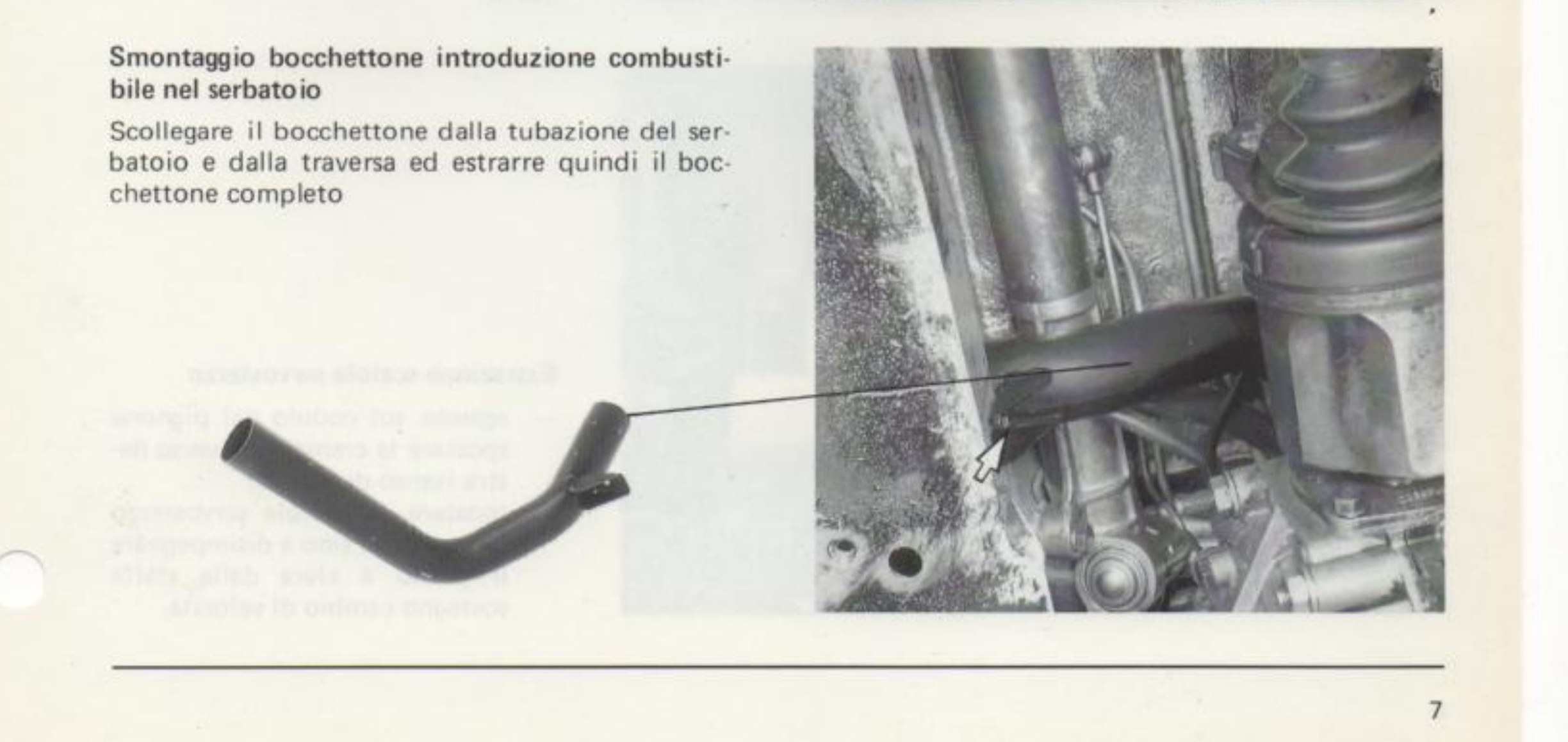

Smontaggio bocchettone introduzione combustibile nel serbatoio

Scollegare il bocchettone dalla tubazione del serbatoio e dalla traversa ed estrarre quindi il bocchettone completo

Bocchettone di introduzione combustibile smontato e particolare del fissaggio

7
