Sterzo

Scatola

41.

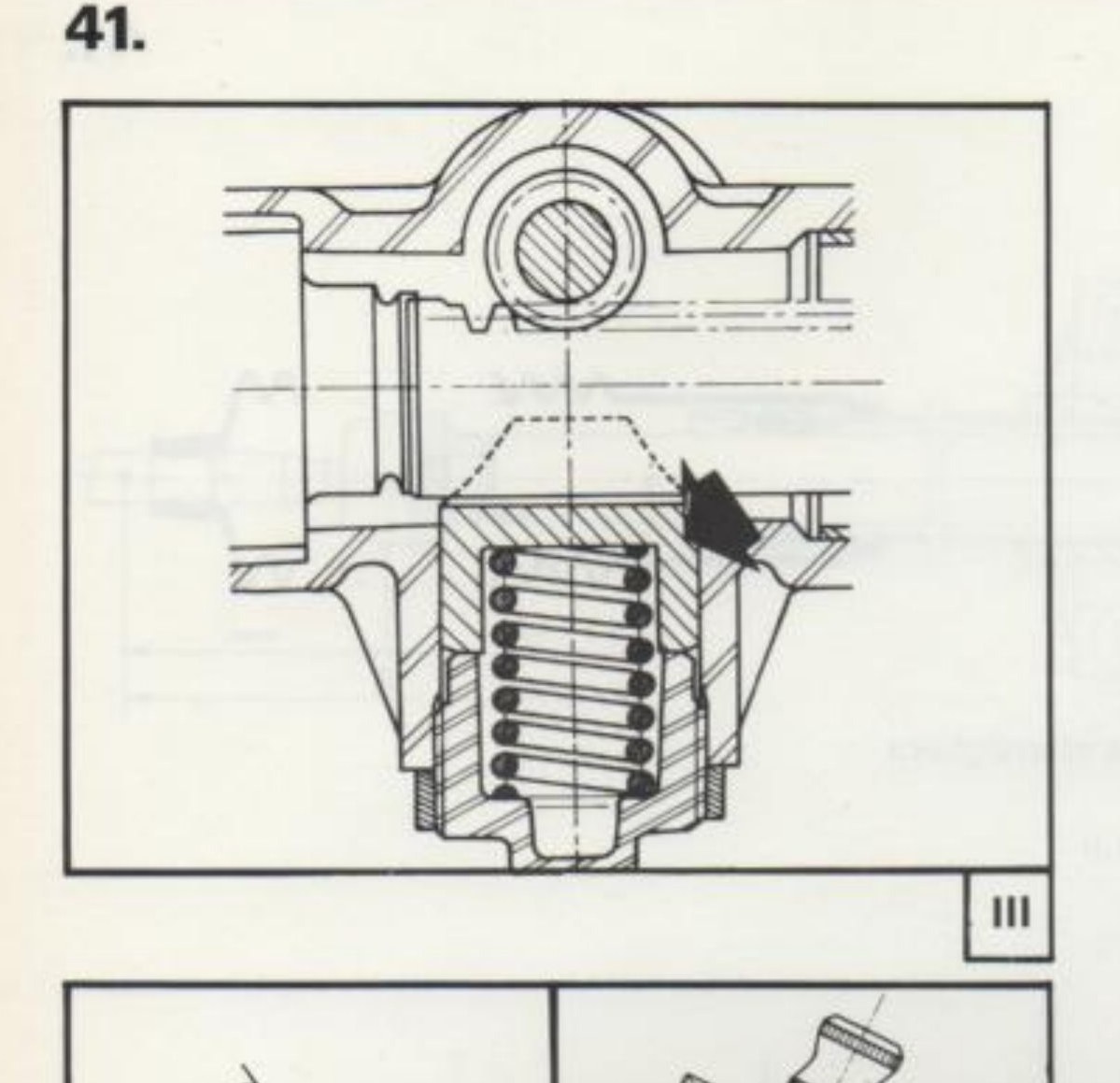

fig. III — Nottolino centraggio cremagliera

Smontaggio-montaggio cuscinetti e pignone comando asta cremagliera (figg. III - IV - V)

Smontare:

il nottolino centraggio cremagliera (→) (fig. III);

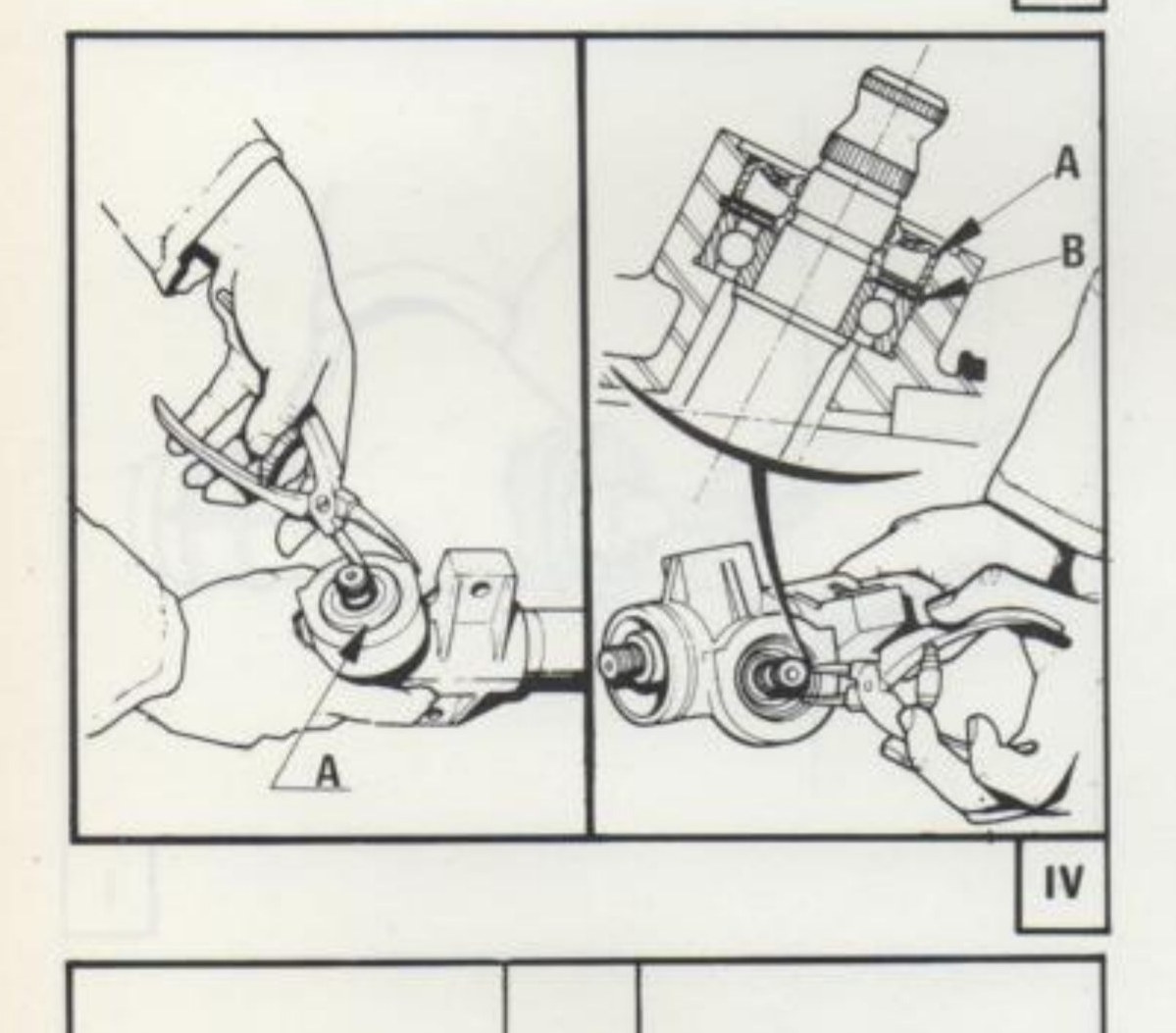

fig. IV — Guarnizione di tenuta (A) e anello elastico del cuscinetto (B)

la guarnizione di tenuta (A) e l'anello elastico del cuscinetto (B) (fig. IV);

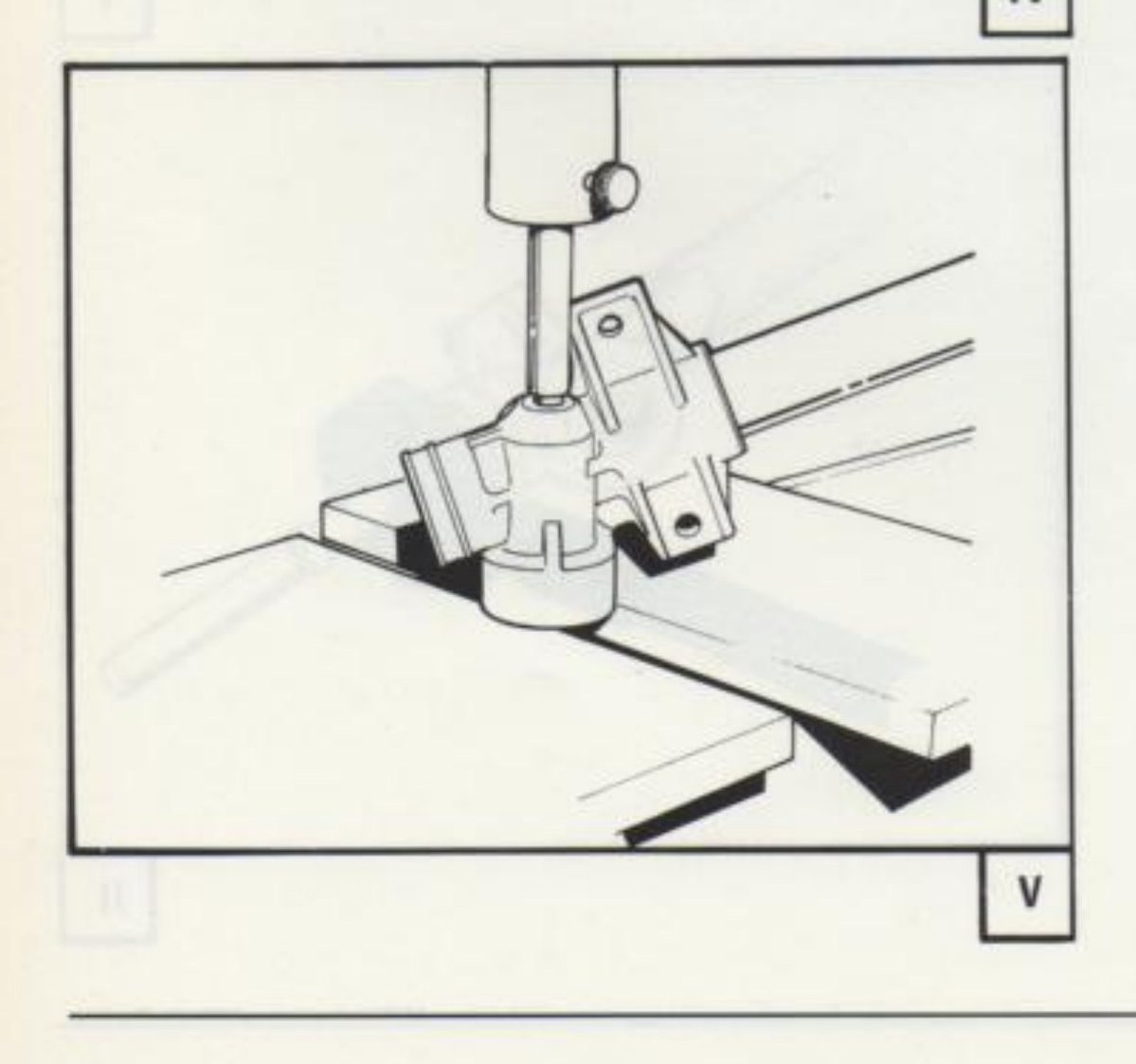

fig. V — Estrazione pignone con i relativi cuscinetti alla pressa

il pignone con i relativi cuscinetti (operazione da eseguire alla pressa), agendo sulla parte centrale del cuscinetto inferiore (fig. V).
