Sterzo

Scatola
41.

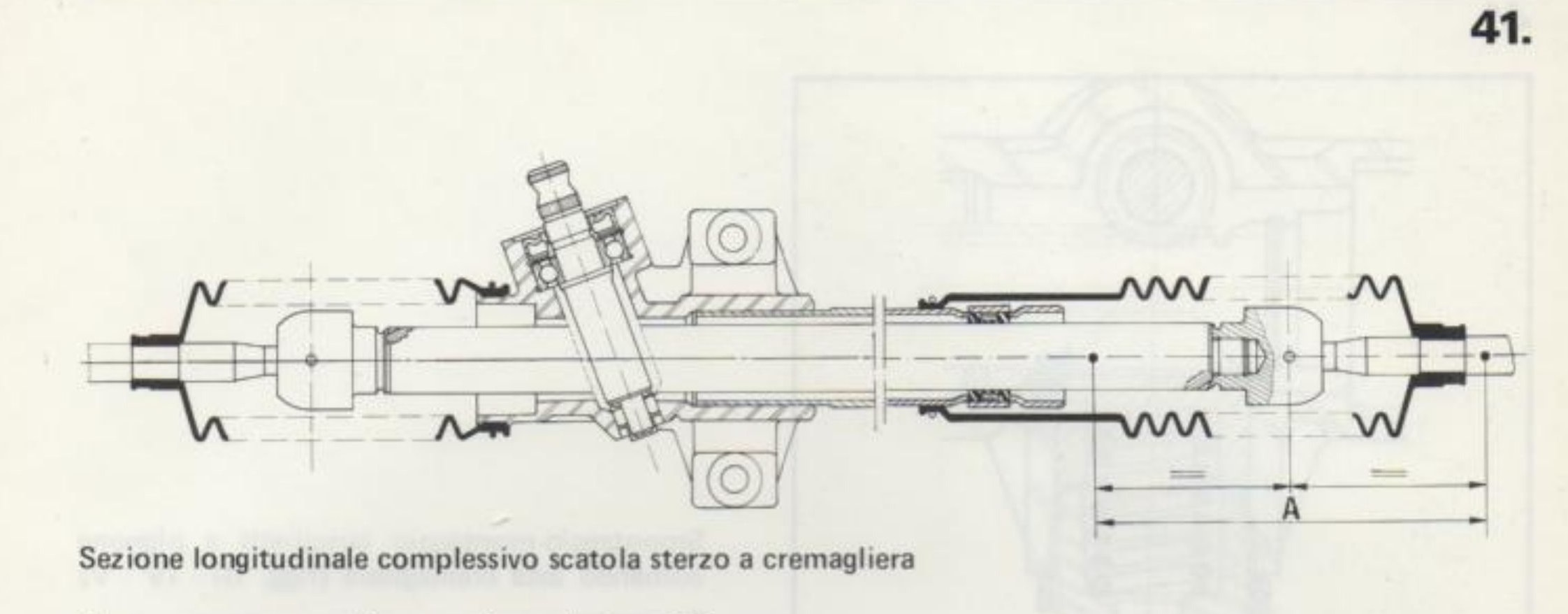

Sezione longitudinale complessivo scatola sterzo a cremagliera — A = corsa cremagliera corrispondente a 152 mm
Sezione longitudinale complessivo scatola sterzo a cremagliera — A = corsa cremagliera corrispondente a 152 mm

Sezione longitudinale complessivo scatola sterzo a cremagliera

A  =  corsa cremagliera corrispondente a 152 mm

SMONTAGGIO–MONTAGGIO

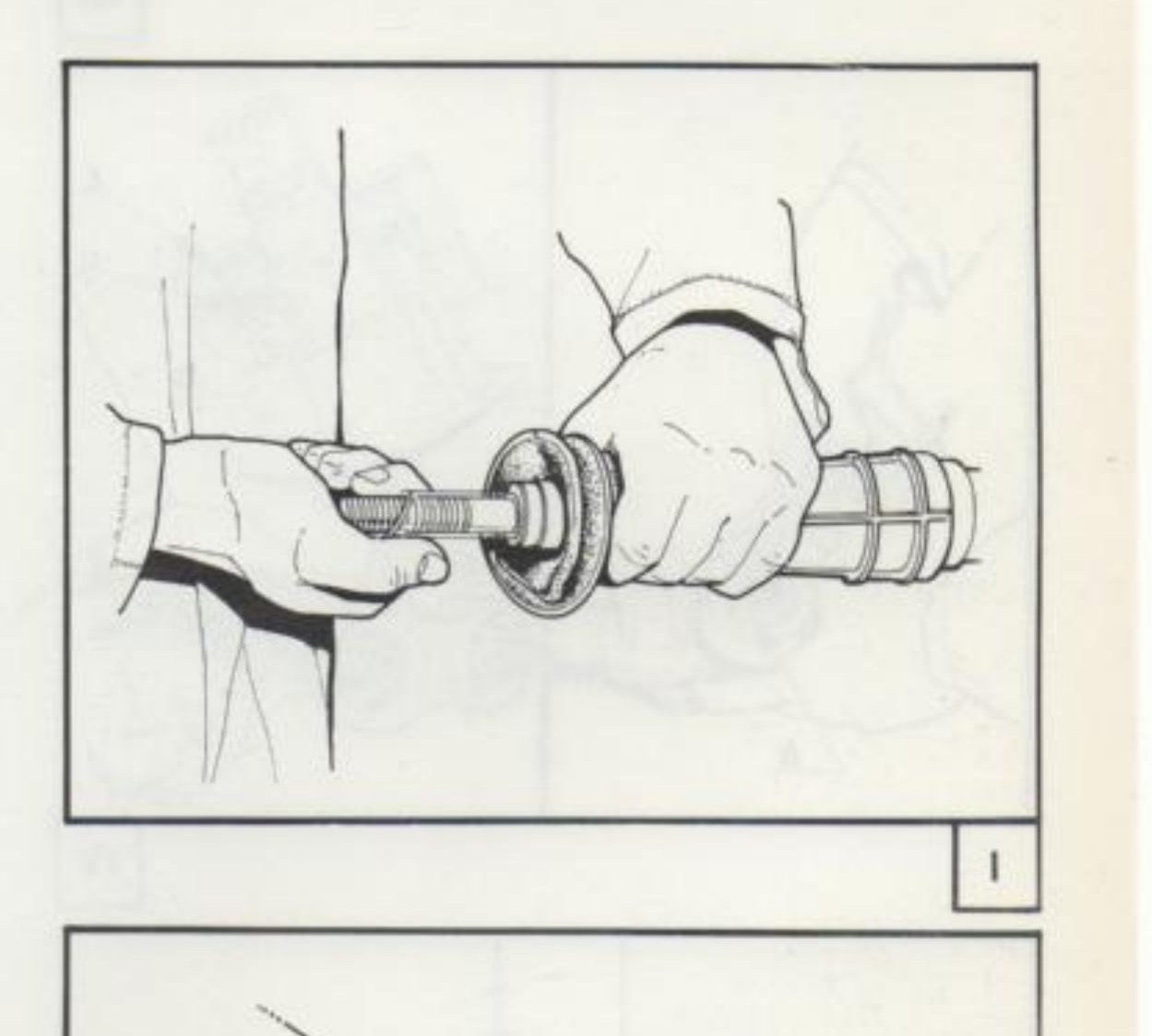

fig. I — Smontaggio-montaggio cuffia di protezione dal tirante laterale
fig. I — Smontaggio-montaggio cuffia di protezione dal tirante laterale

Smontaggio-montaggio cuffia di protezione dal tirante laterale (fig. I)

NOTA — Applicare una pellicola di plastica sulla parte filettata del tirante in modo da non rovinare la cuffia durante le operazioni di smontaggio-montaggio.

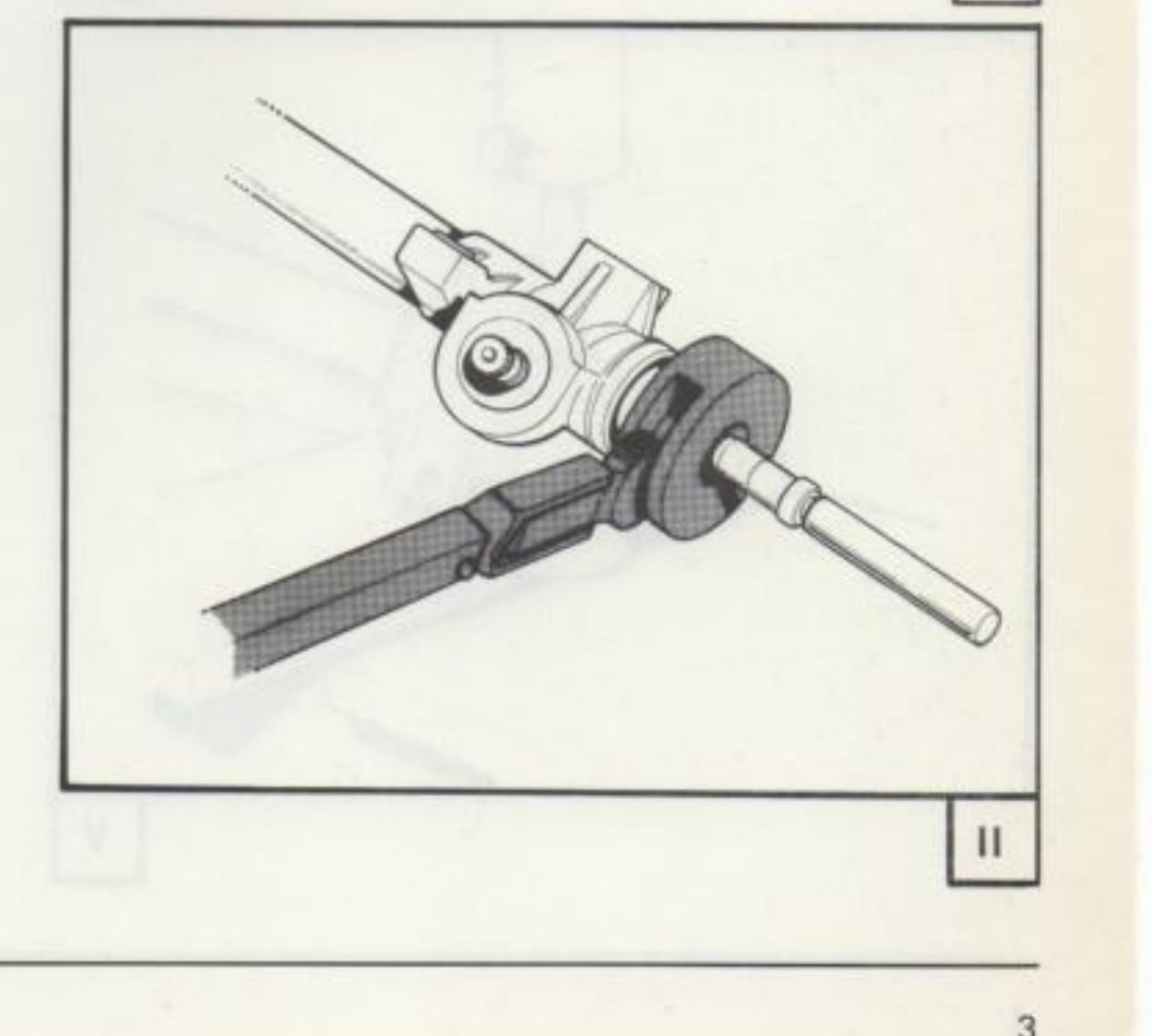

fig. II — Smontaggio-montaggio perno a sfera
fig. II — Smontaggio-montaggio perno a sfera

Smontaggio-montaggio perno a sfera (fig. II)

Sbloccare la ghiera di fissaggio del perno a sfera mediante l'attrezzo 1874546000
Rimontare il perno a sfera sostituito e chiudere la ghiera di fissaggio alla coppia di 3,9 daNm; acciaccare infine la ghiera nell'apposito intaglio.
