Sterzo

Scatola
41.

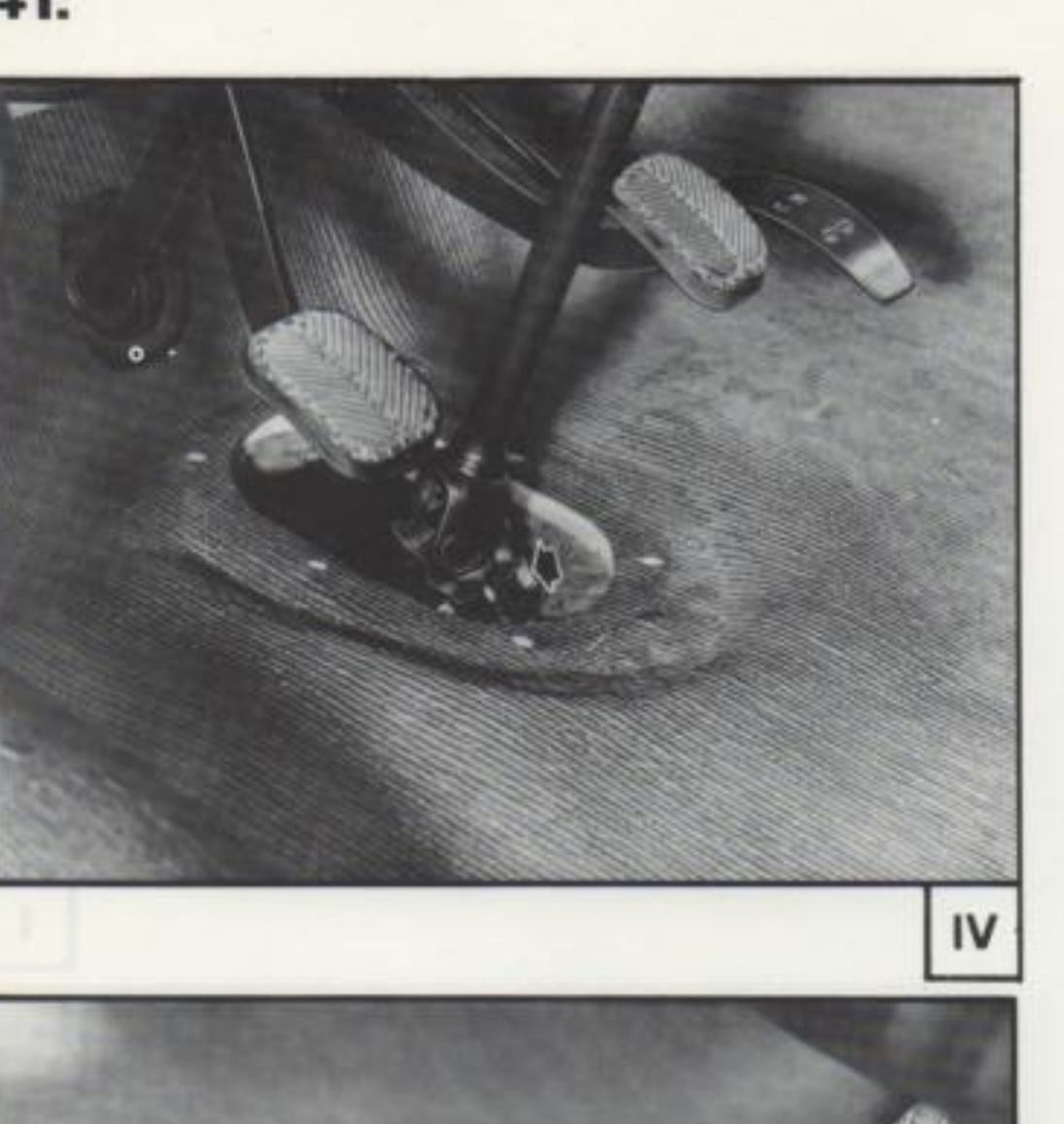

fig. IV — Giunto cardanico inferiore al pignone scatola sterzo
fig. IV — Giunto cardanico inferiore al pignone scatola sterzo

Stacco del giunto cardanico inferiore dal pignone scatola sterzo (fig. IV)

Staccare il bullone di fissaggio giunto cardanico inferiore e sfilare l'albero completo di riparo e protezione in gomma.

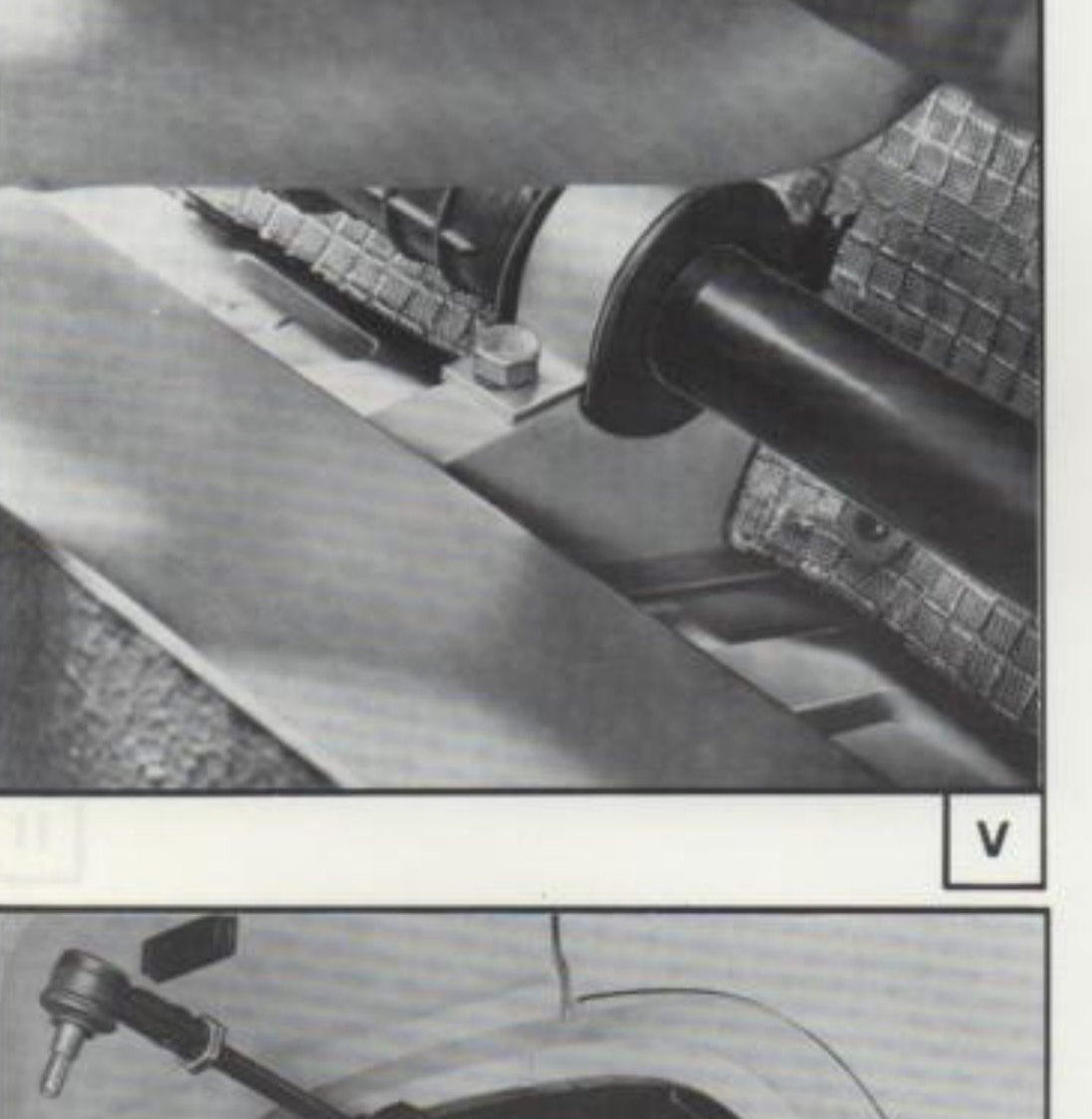

fig. V — Fissaggio scatola sterzo alla scocca
fig. V — Fissaggio scatola sterzo alla scocca

Stacco scatola sterzo dalla scocca (fig. V e IV)

Staccare le viti di fissaggio scatola sterzo ed estrarla lateralmente come illustrato in fig. VI.

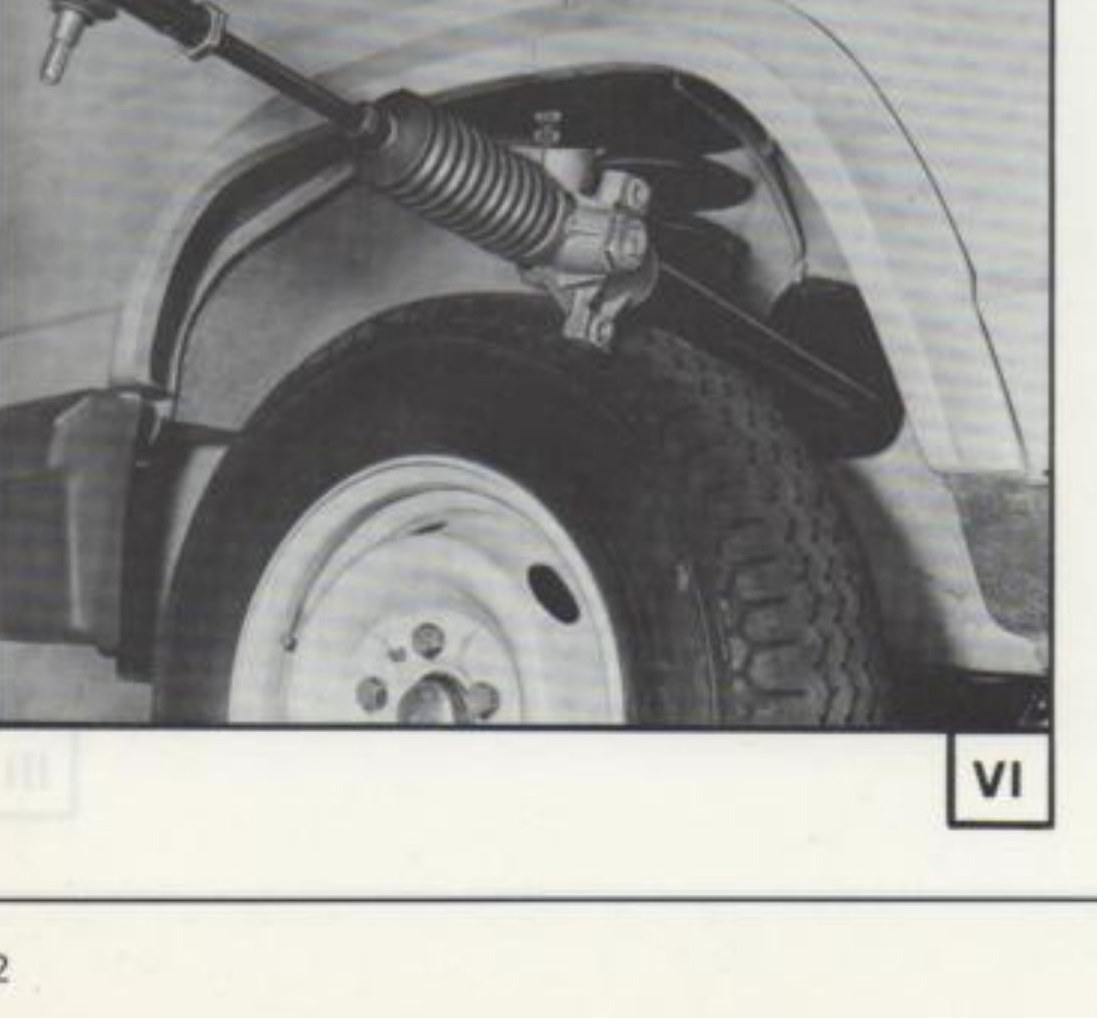

fig. VI — Estrazione laterale della scatola sterzo
fig. VI — Estrazione laterale della scatola sterzo
NOTA — Per il riattacco della scatola sterzo invertire opportunamente le operazioni indicate per lo stacco, tenendo presente che le viti di fissaggio scatola sterzo devono essere serrate alla coppia di 4,9 daNm.
