Sterzo

STACCO-RIATTACCO

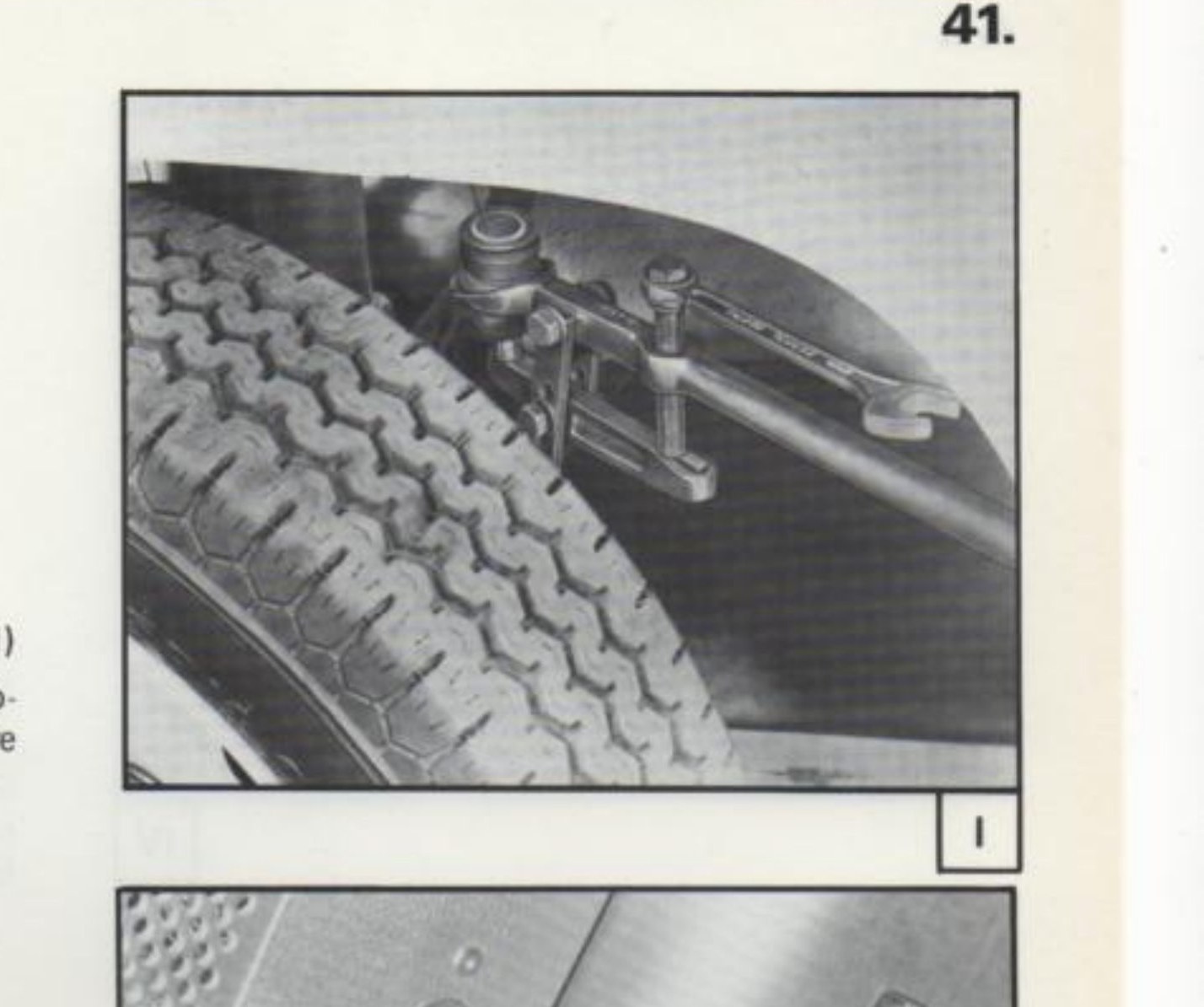

Stacco tiranti dalle leve comando sterzo (fig. I)

L'estrazione dei perni a sfera dalle leve comando sterzo si effettua mediante l'estrattore 1847035000.

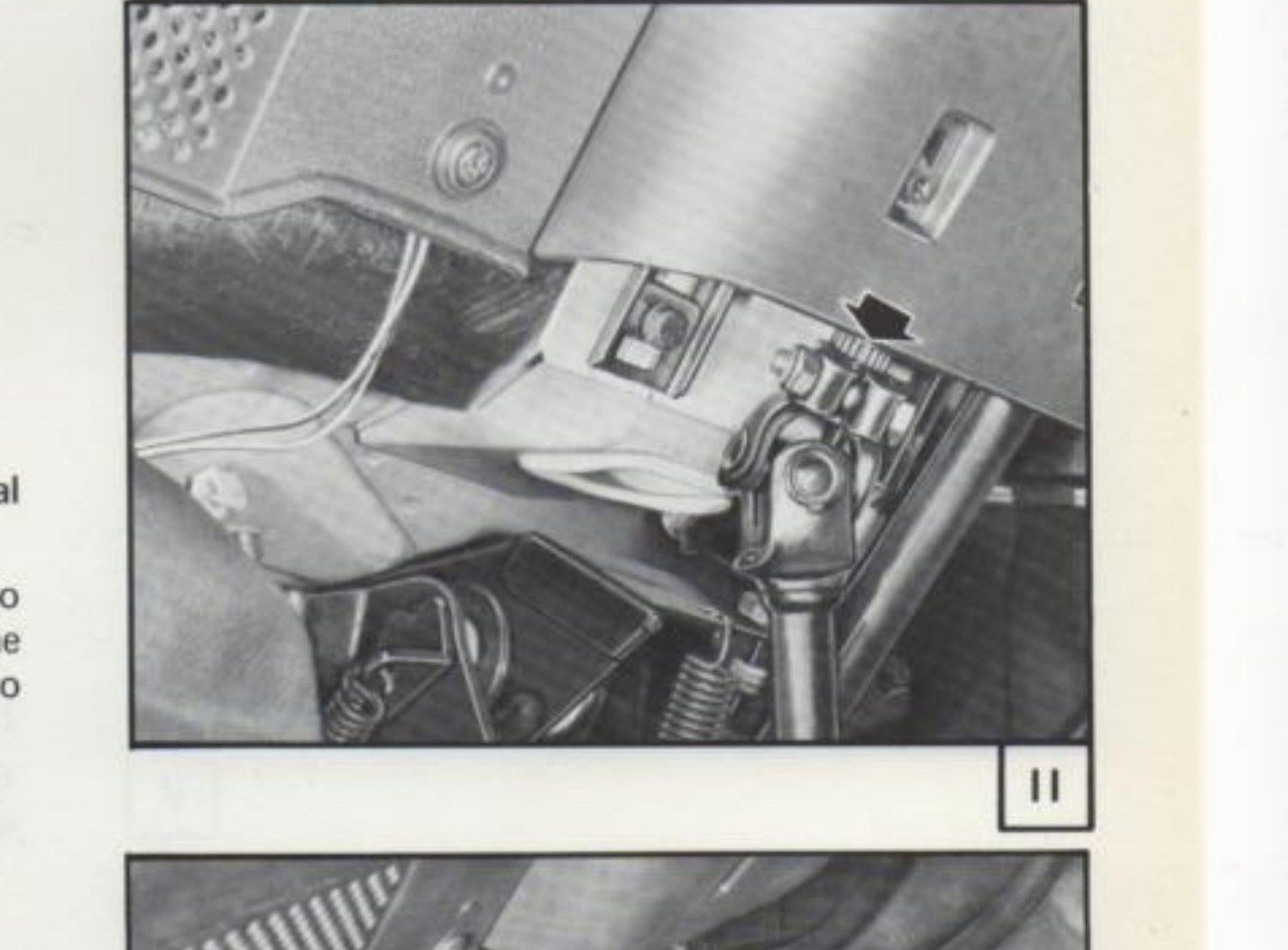

Stacco del giunto cardanico superiore dal piantone sterzo (fig. II)

Sfilare il bullone di fissaggio giunto cardanico - piantone sterzo; scollegare infine il piantone sterzo dal giunto cardanico superiore agendo sul volante.

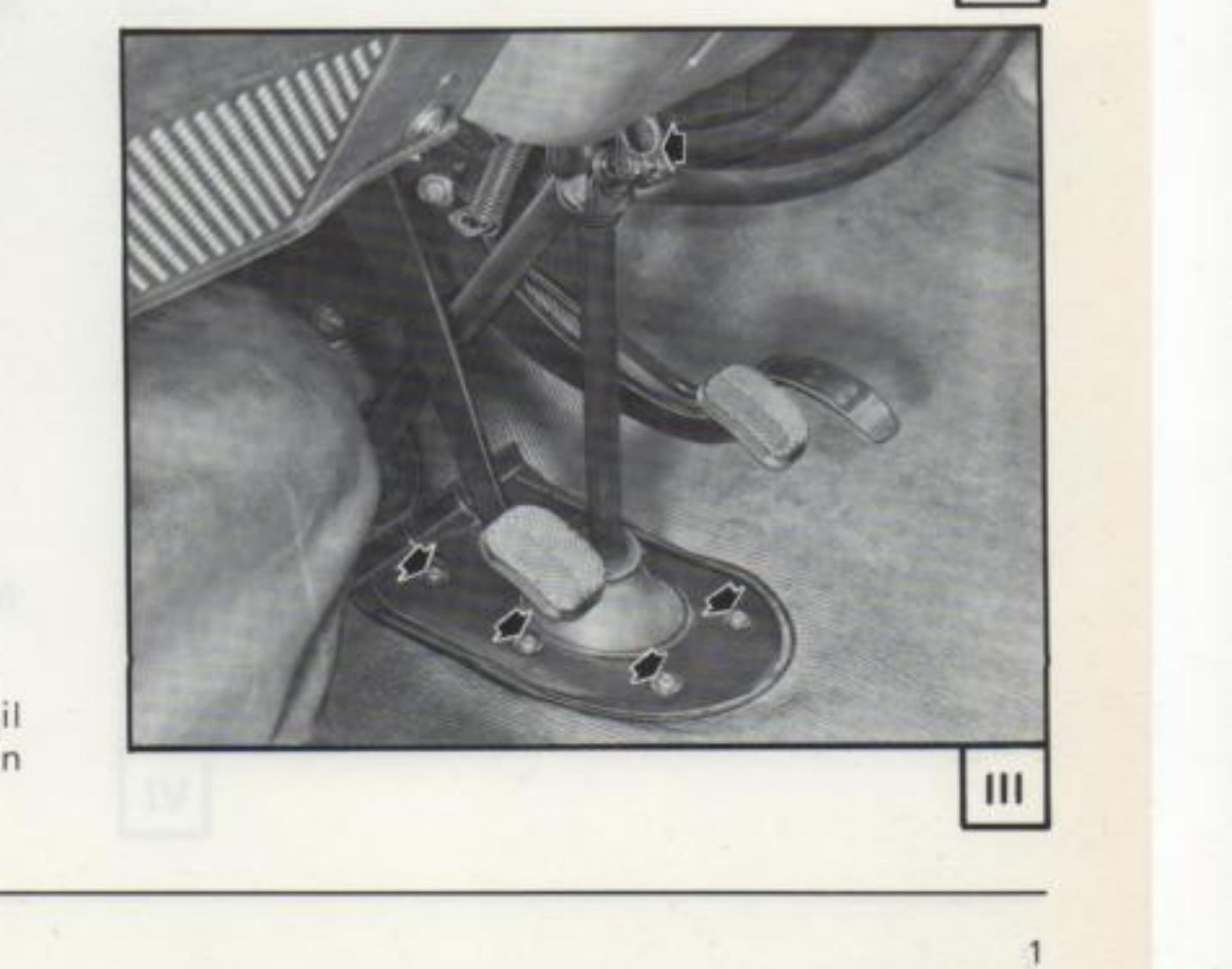

Stacco riparo inferiore (fig. III)

Staccare le viti di fissaggio (→) e scansare il riparo in lamiera con relativa protezione in gomma.
