Ducato

Freni

Comando idraulico

33.

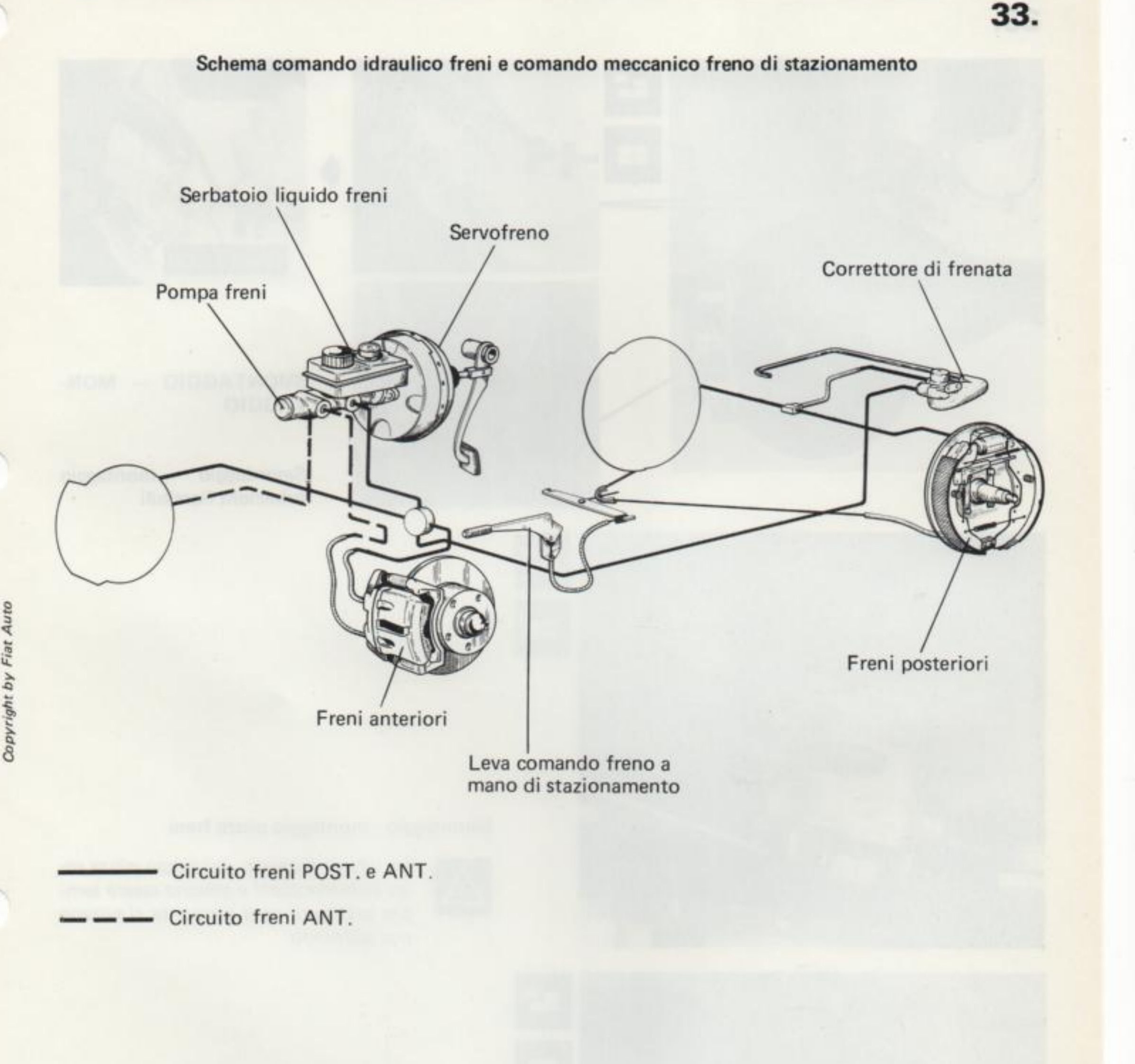

Schema comando idraulico freni e comando meccanico freno di stazionamento

Schema comando idraulico freni e comando meccanico freno di stazionamento: serbatoio liquido freni, servofreno, pompa freni, correttore di frenata, freni anteriori, freni posteriori, leva comando freno a mano di stazionamento

Legenda circuiti:

Circuito freni POST. e ANT. (linea continua)
Circuito freni ANT. (linea tratteggiata)

9
