Freni

Comando idraulico
33.

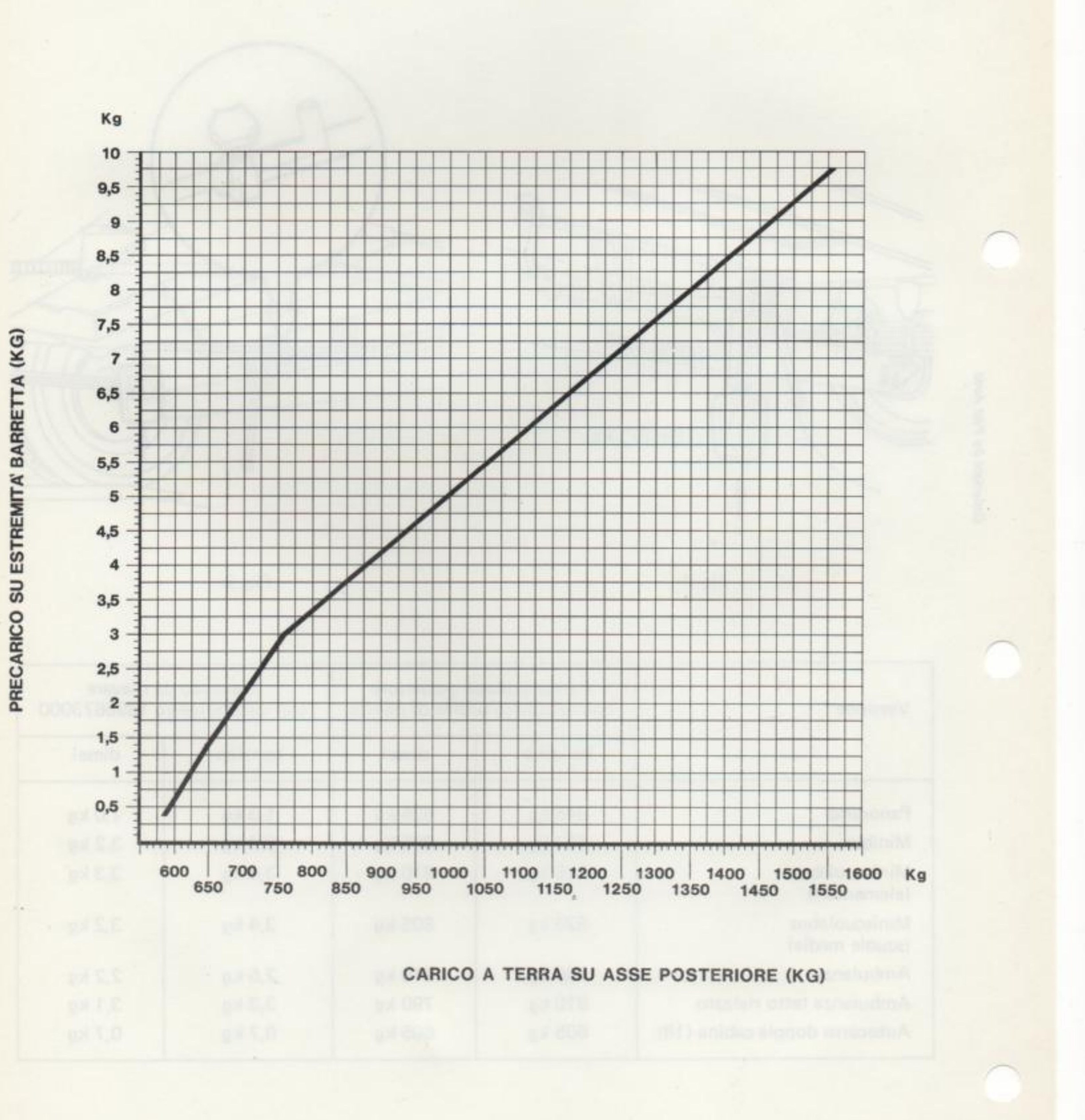

CORRISPONDENZA TRA PESO GRAVANTE SULL'ASSE POSTERIORE E PRECARICO BARRETTA DEL CORRETTORE DI FRENATA

Diagramma: precarico su estremità barretta (Kg) in funzione del carico a terra su asse posteriore (Kg). Ordinata 0,5÷10 Kg, ascissa 600÷1600 Kg.
Diagramma: precarico su estremità barretta (Kg) in funzione del carico a terra su asse posteriore (Kg). Ordinata 0,5÷10 Kg, ascissa 600÷1600 Kg.
8
