Freni

Freni anteriori
33.

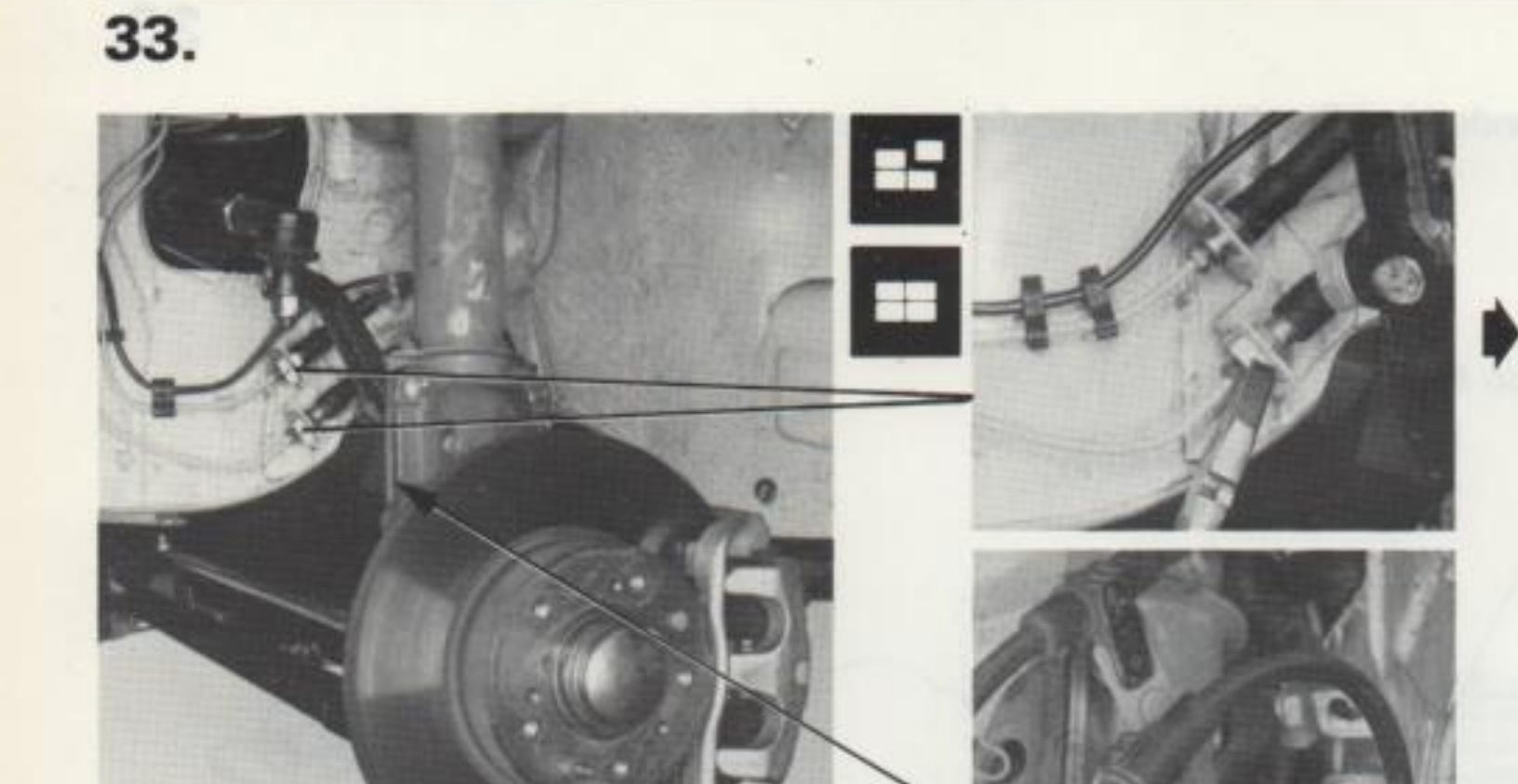

Mozzo anteriore con disco freno e tubazioni — viste di dettaglio
Mozzo anteriore con disco freno e tubazioni — viste di dettaglio

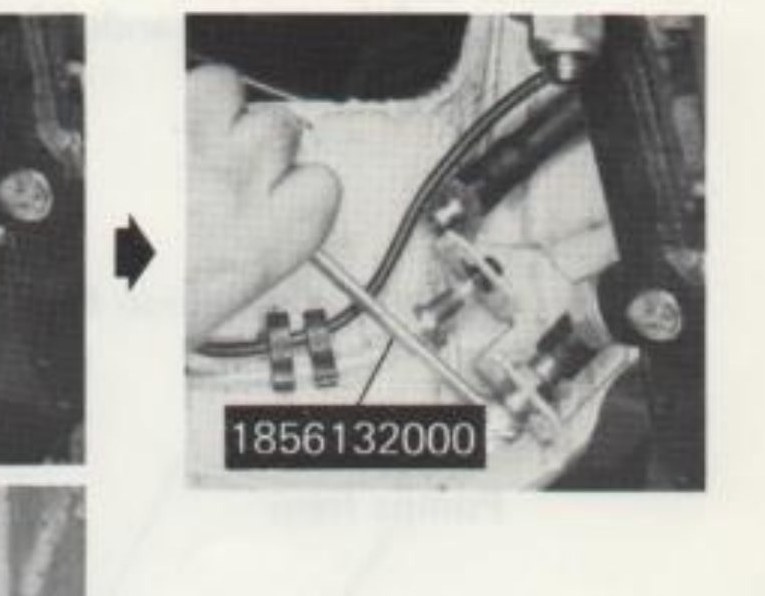

Dettaglio attrezzo 1856132000 sul raccordo della tubazione flessibile
Dettaglio attrezzo 1856132000 sul raccordo della tubazione flessibile

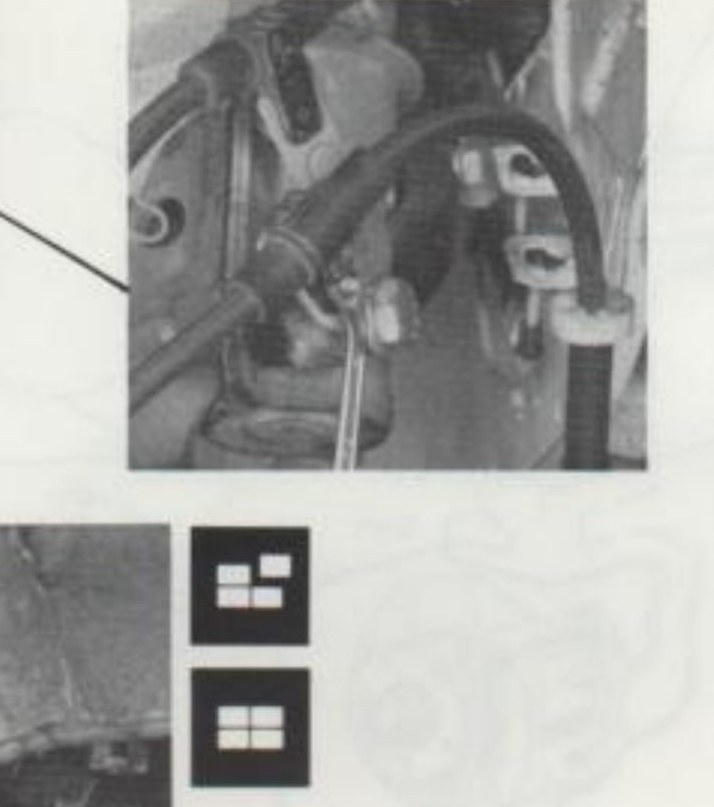

Tubazione flessibile e raccordo sul gruppo freno
Tubazione flessibile e raccordo sul gruppo freno

SMONTAGGIO – MONTAGGIO

Smontaggio - montaggio tubazioni flessibili

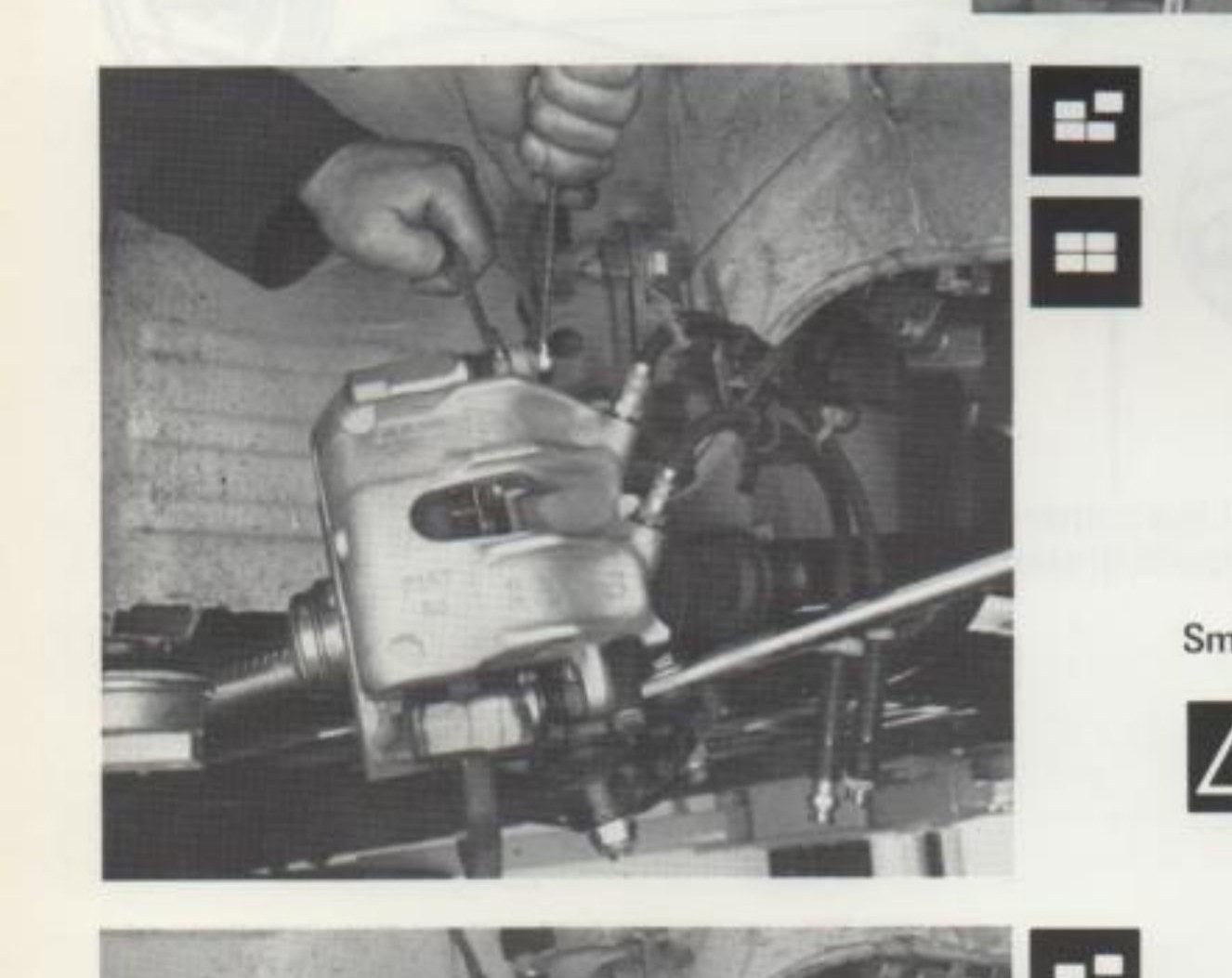

Smontaggio della pinza freno dal supporto
Smontaggio della pinza freno dal supporto

Smontaggio - montaggio pinza freni

NOTA — Le viti di fissaggio del corpo pinza sono autobloccanti e devono essere sempre sostituite ogni qualvolta si svitano o si allentano.

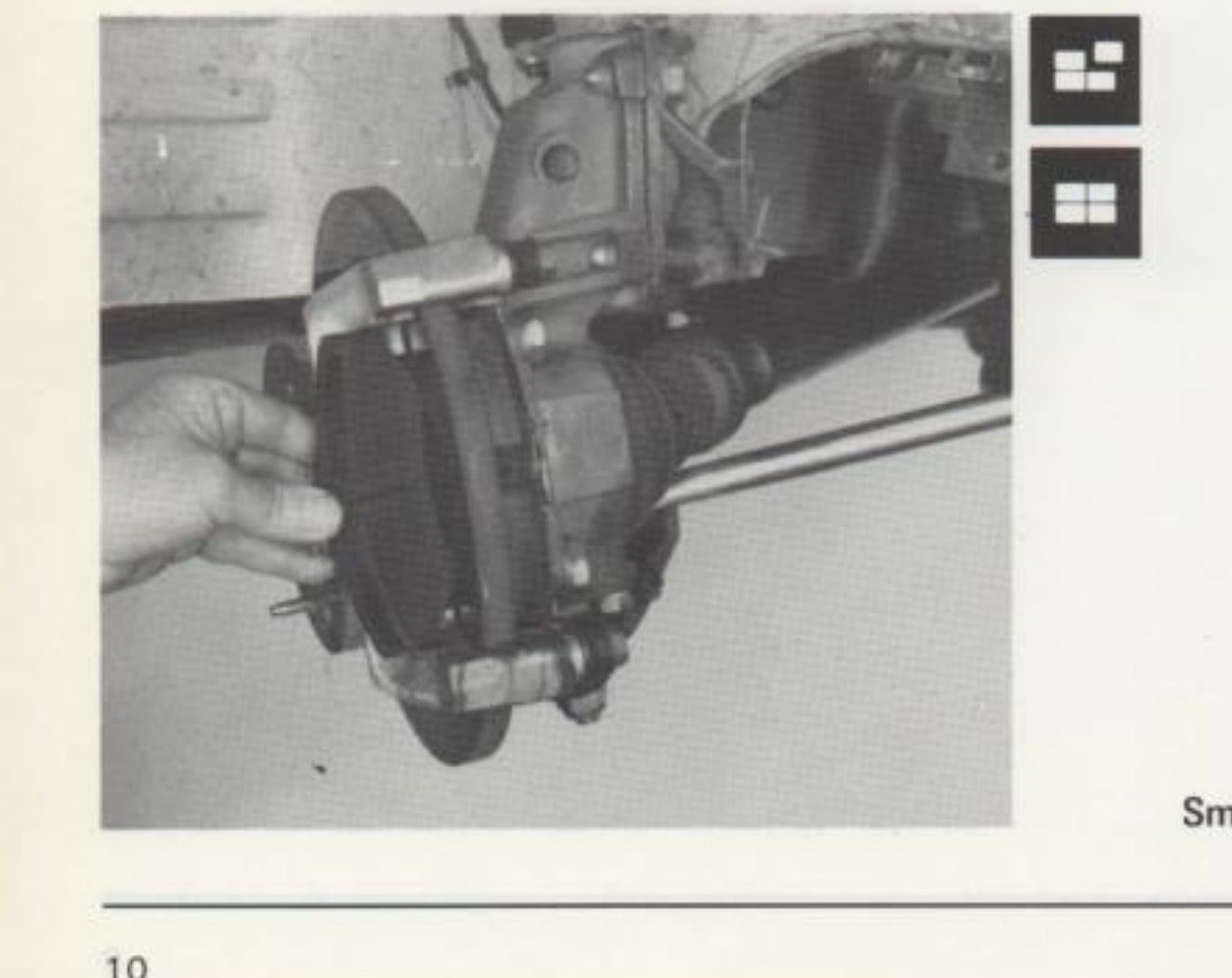

Smontaggio delle guarnizioni frenanti (pastiglie)
Smontaggio delle guarnizioni frenanti (pastiglie)

Smontaggio - montaggio guarnizioni frenanti
