Freni

Comando idraulico
33.

Serrare quindi le viti L ed F alla coppia prescritta di 2,4 daNm.

NOTA — Con l'impiego della prolunga 2 il carico da leggere sul dinamometro deve corrispondere alla metà del valore prescritto.

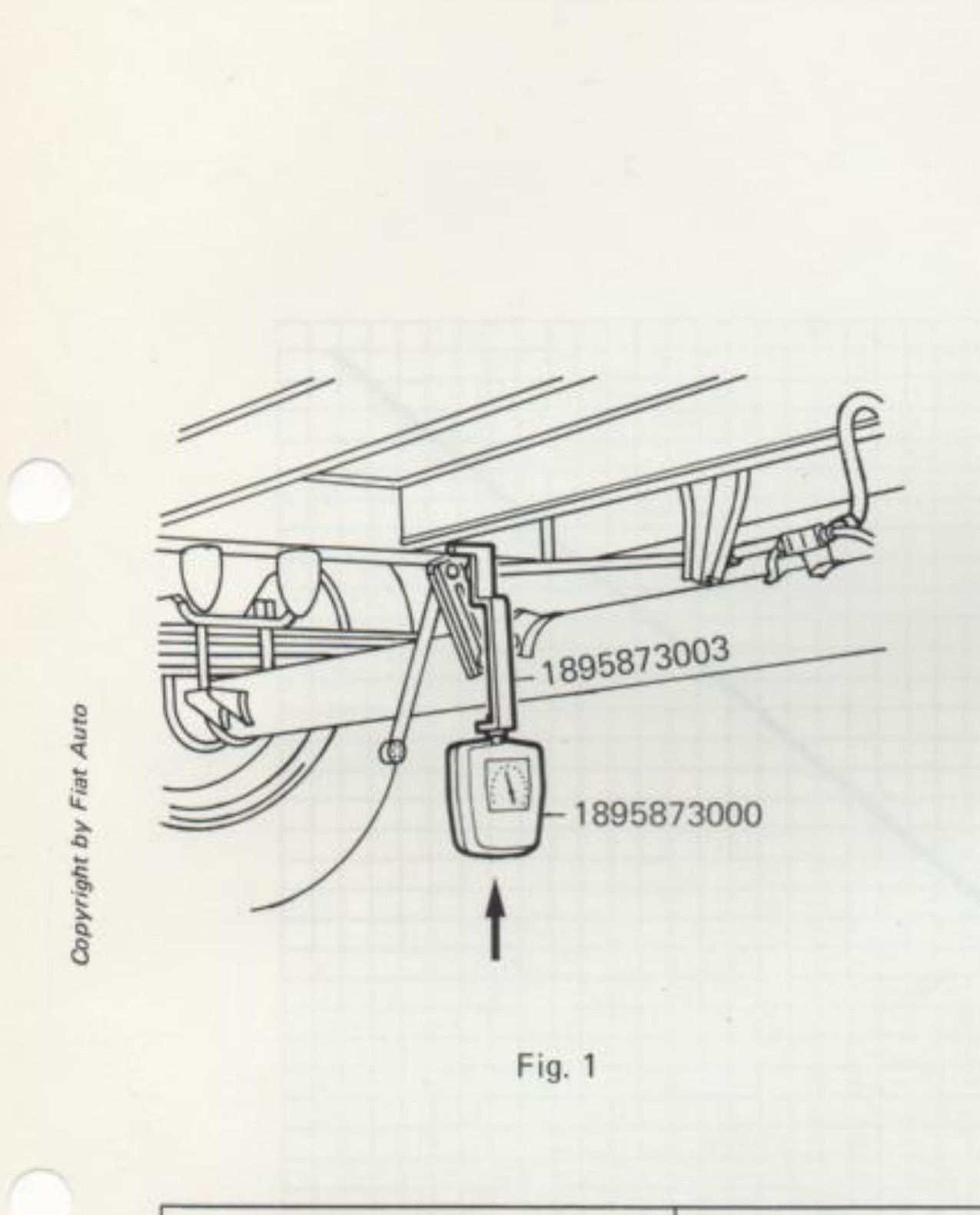

Fig. 1 — Attrezzo di controllo con dinamometro (1895873003 e 1895873000)
Fig. 1 — Attrezzo di controllo con dinamometro (1895873003 e 1895873000)

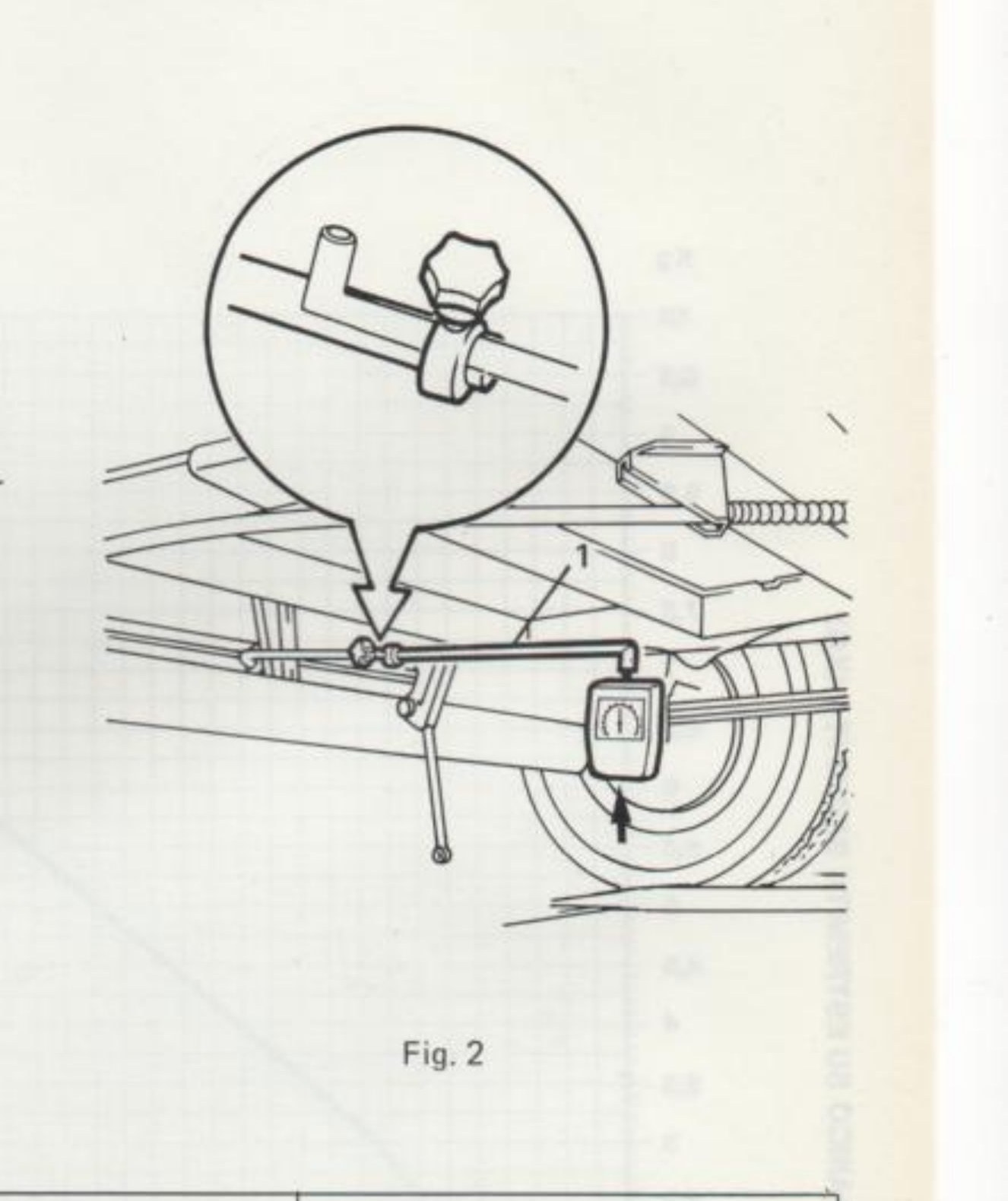

Fig. 2 — Particolare del comando con dinamometro applicato
Fig. 2 — Particolare del comando con dinamometro applicato
Carico sull'asse posteriore e precarico da rilevare con dinamometro 1895873000
VersioneCarico sull'asse posteriore con veicolo in ordine di marciaPrecarico da rilevare con dinamometro 1895873000
benzinadieselbenzinadiesel
Panorama645 kg625 kg1,3 kg1,0 kg
Minibus820 kg805 kg3,4 kg3,2 kg
Miniscuolabus (elementari)825 kg810 kg3,4 kg3,3 kg
Miniscuolabus (scuole medie)820 kg805 kg3,4 kg3,2 kg
Ambulanza730 kg710 kg2,5 kg2,2 kg
Ambulanza tetto rialzato810 kg790 kg3,3 kg3,1 kg
Autocarro doppia cabina (18)605 kg605 kg0,7 kg0,7 kg
