Freni

Comando idraulico
33.

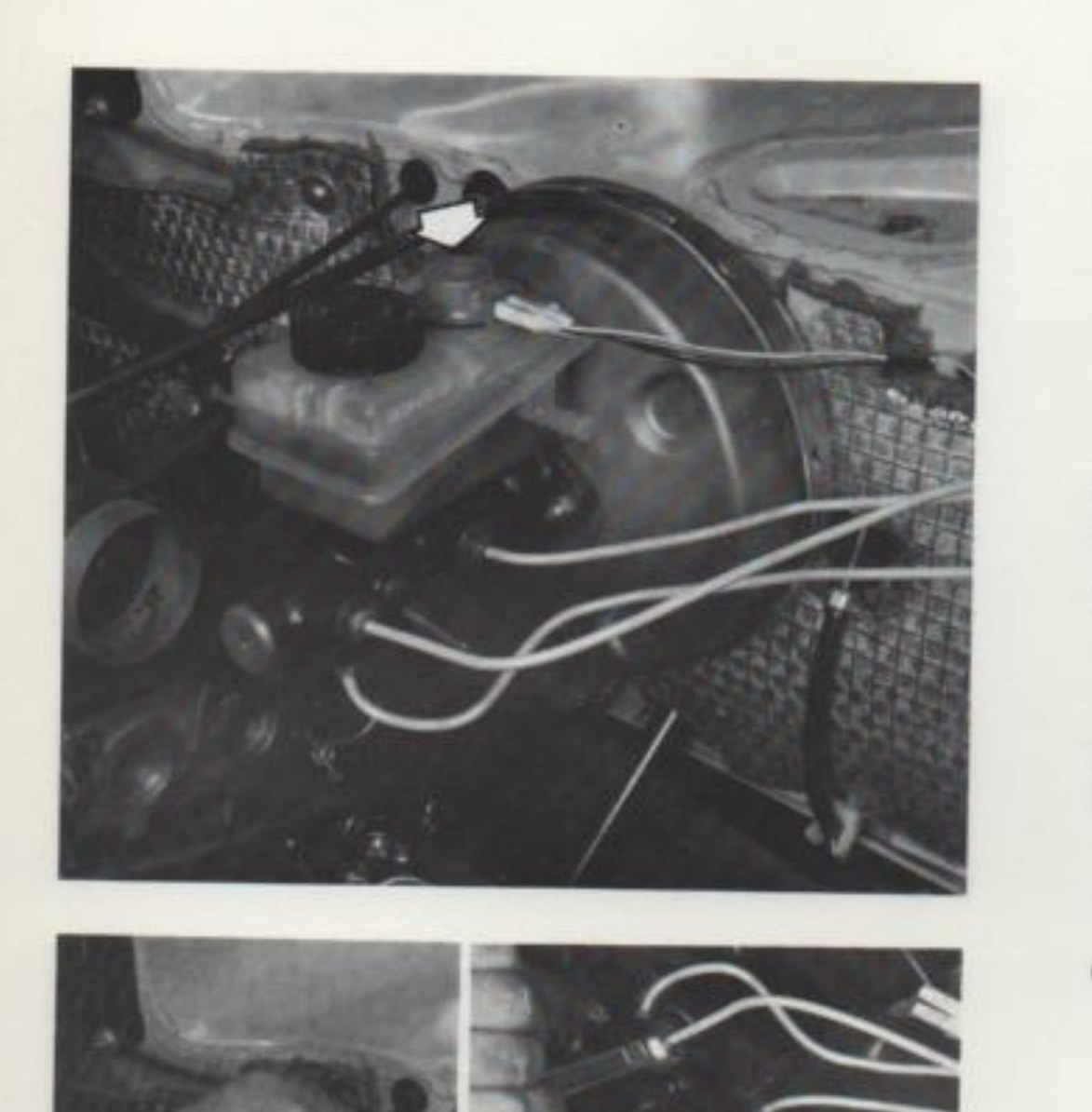

Vista del comando idraulico freni nel vano motore
Vista del comando idraulico freni nel vano motore

Controllo dispositivo segnalazione livello insufficiente liquido freni

NOTA — Periodicamente controllare il funzionamento del segnalatore premendo sull'estremità superiore del coperchio serbatoio (come indicato dalla freccia). Con la chiave di accensione in posizione di "MAR" il segnalatore di inefficienza impianto freni si deve accendere.

CILINDRO MAESTRO

Operazioni sul cilindro maestro

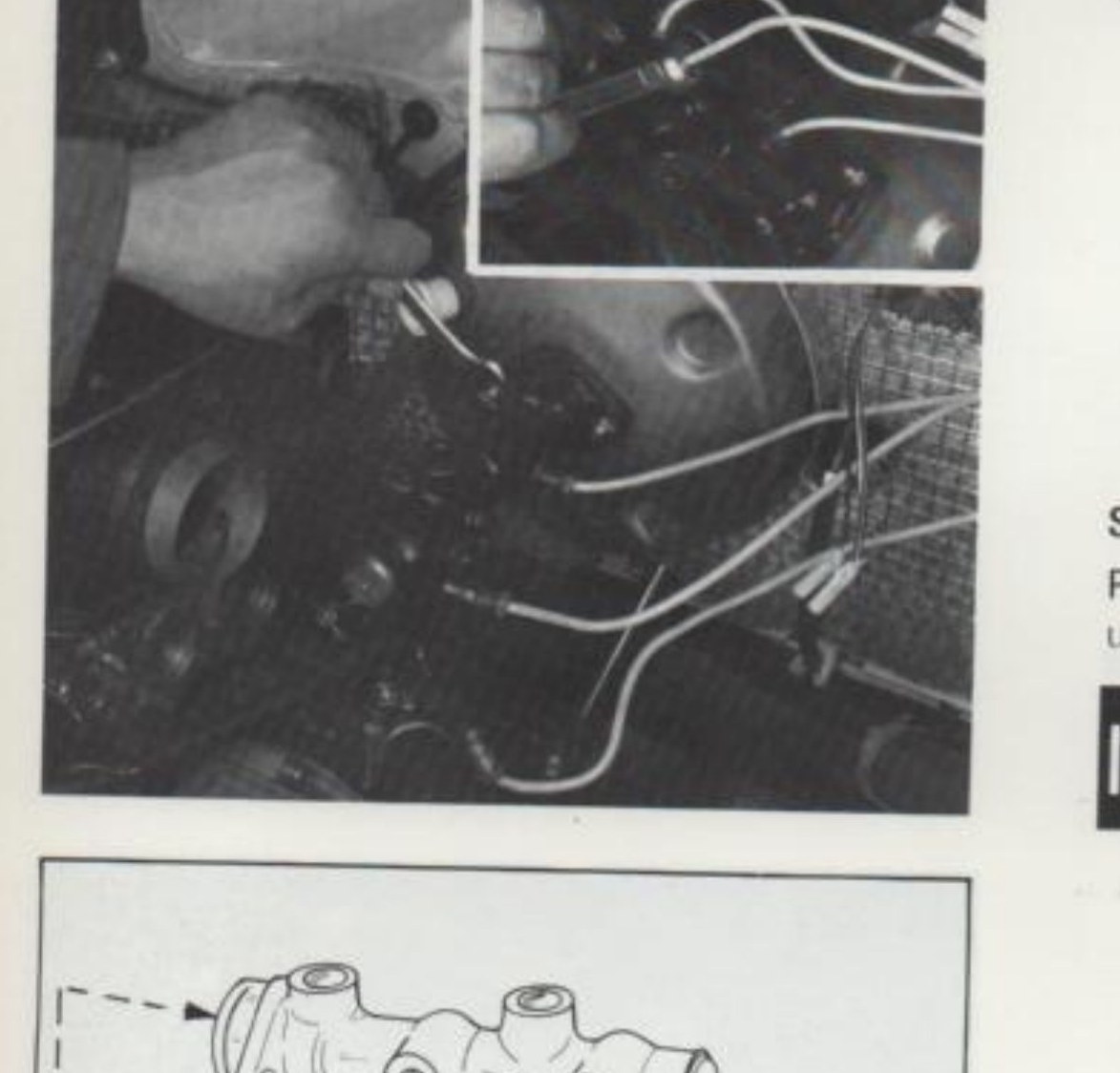

Operazioni sul cilindro maestro

Stacco - riattacco cilindro maestro

Per lo stacco delle tubazioni dal cilindro maestro utilizzare l'attrezzo 1856132000.

Spurgo aria impianto freni
Spurgo aria impianto freni

Spurgo aria impianto freni.

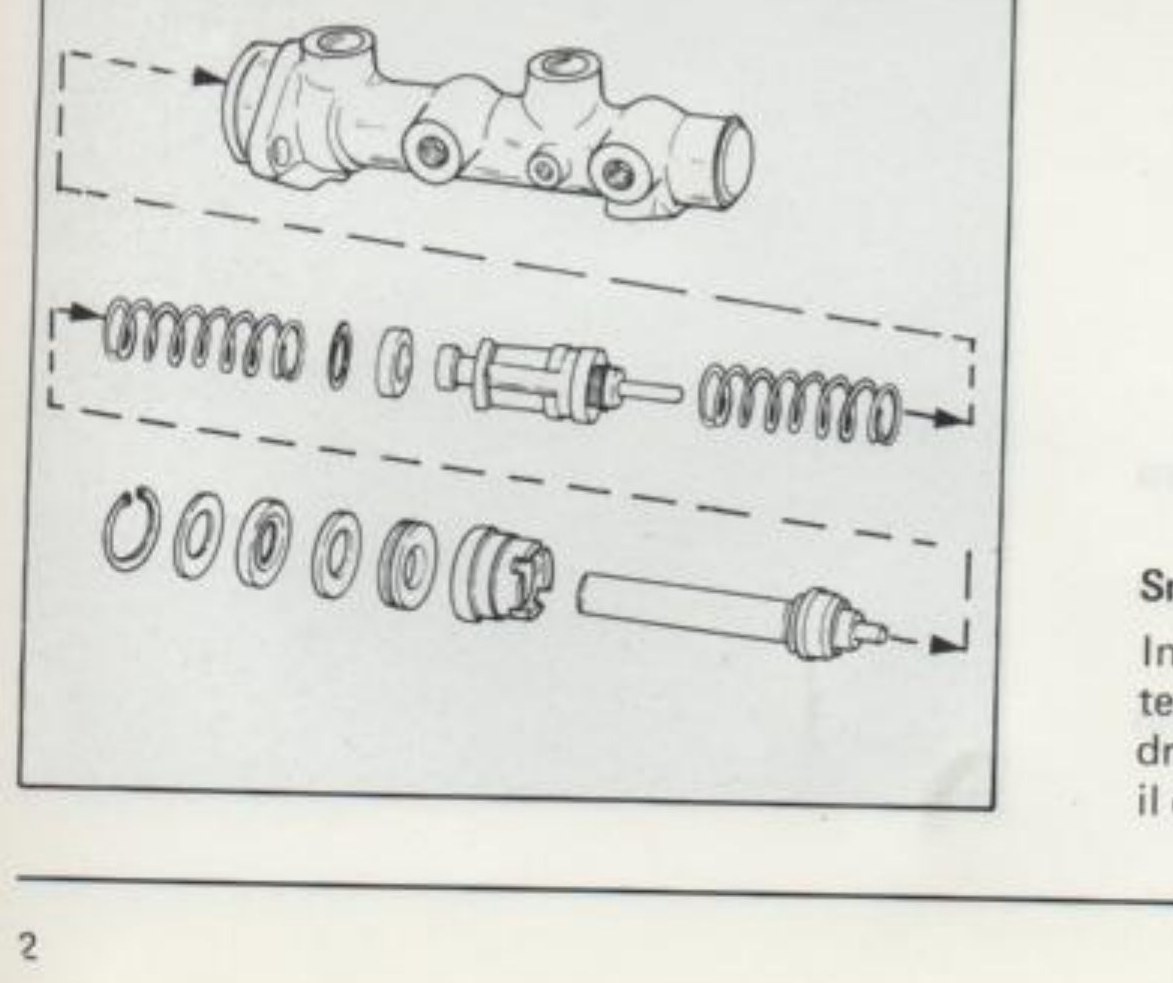

Esploso del cilindro maestro: corpo, molle, anelli di tenuta, porta anelli flottanti
Esploso del cilindro maestro: corpo, molle, anelli di tenuta, porta anelli flottanti

Smontaggio - montaggio cilindro maestro

In sede di revisione sostituire sempre gli anelli di tenuta; se si riscontrano anomalie sul corpo cilindro maestro o sui porta anelli flottanti, sostituire il complessivo.
