Freni

PEDALE

Smontaggio - montaggio pedaliera

Per la rimozione della pedaliera scollegare:

• il cavo frizione;
• le molle richiamo pedali frizione e freno;
• la forcella comando servofreno dal pedale freno;

quindi smontare il dado di unione dei pedali al supporto pedaliera.

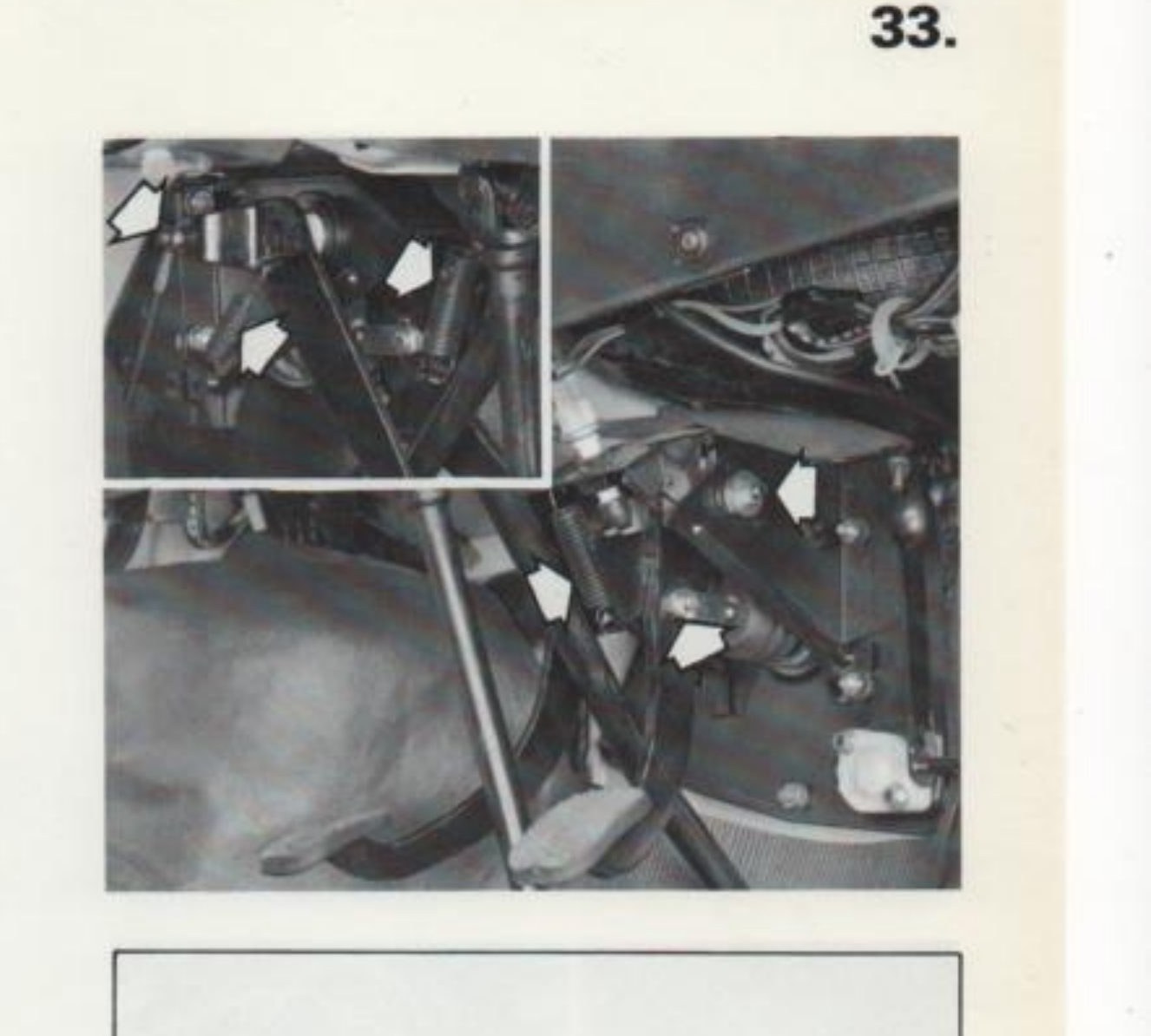

I particolari da scollegare sono indicati dalle frecce.

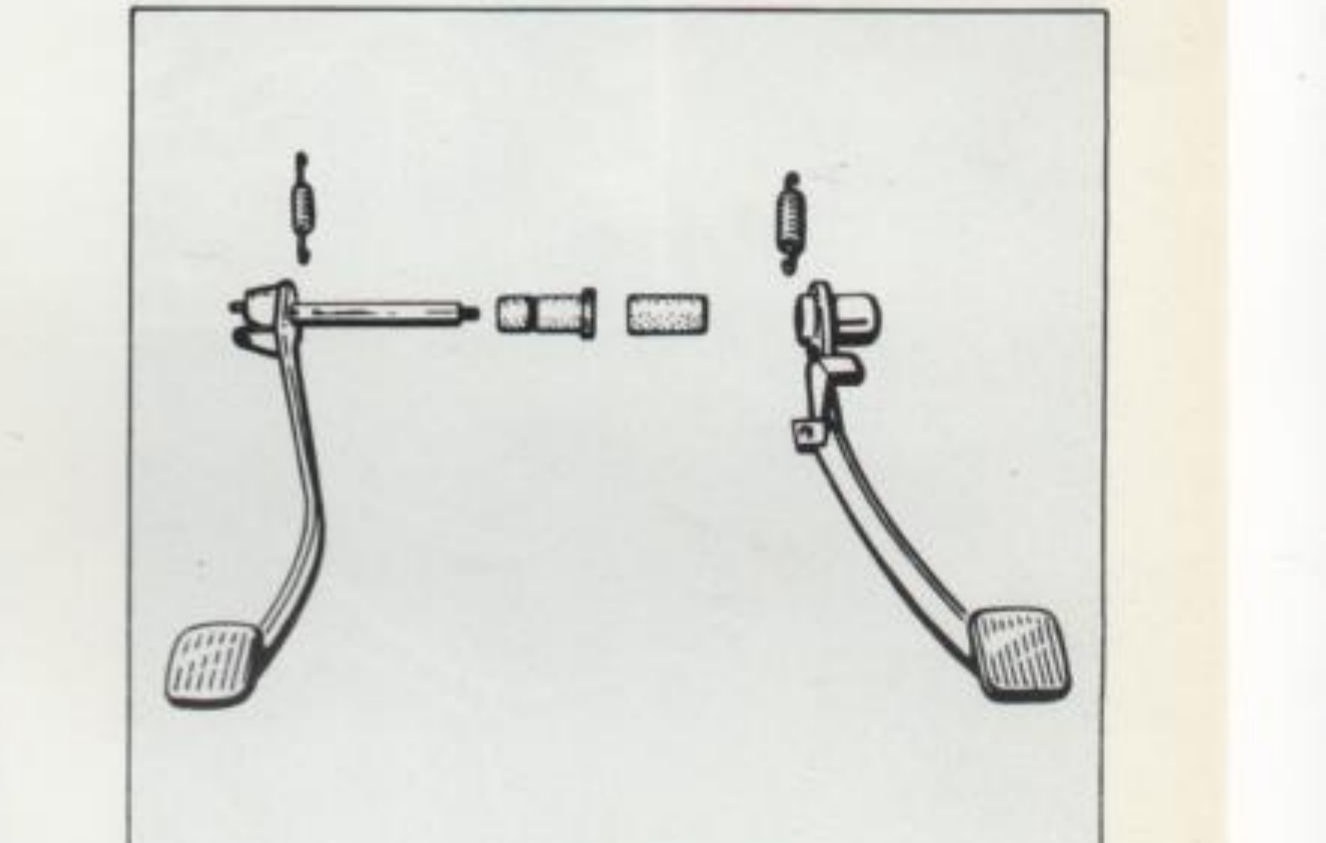

Particolari componenti la pedaliera

Verificare che le molle non siano snervate e che le boccole non presentino segni di usura.
In caso di anomalie sostituire i particolari interessati.

SERBATOIO LIQUIDO

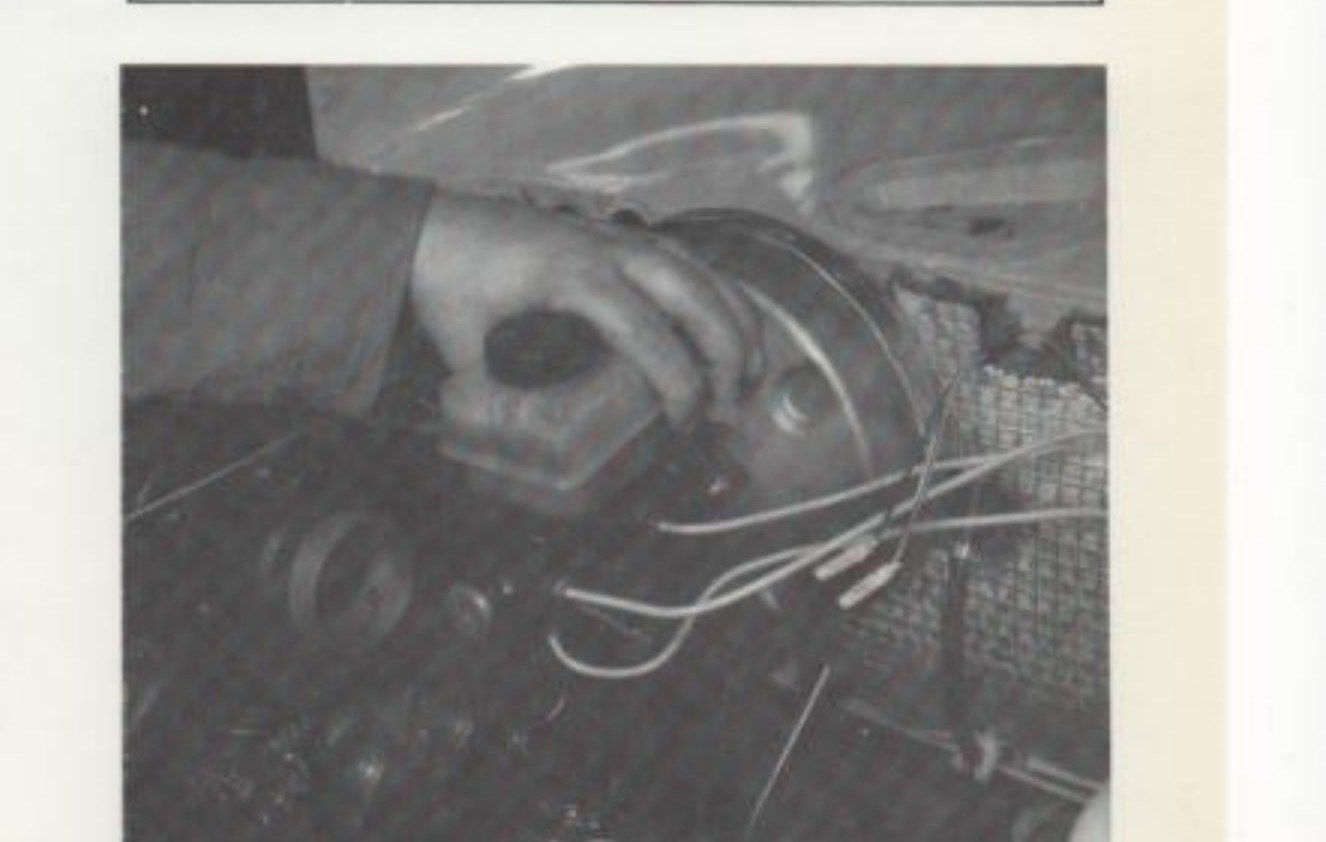

Smontaggio - montaggio serbatoio dal cilindro maestro

Il serbatoio per liquido freni è fissato al cilindro maestro mediante innesti a pressione.
