Cambio-differenziale

Semialberi

21-27.

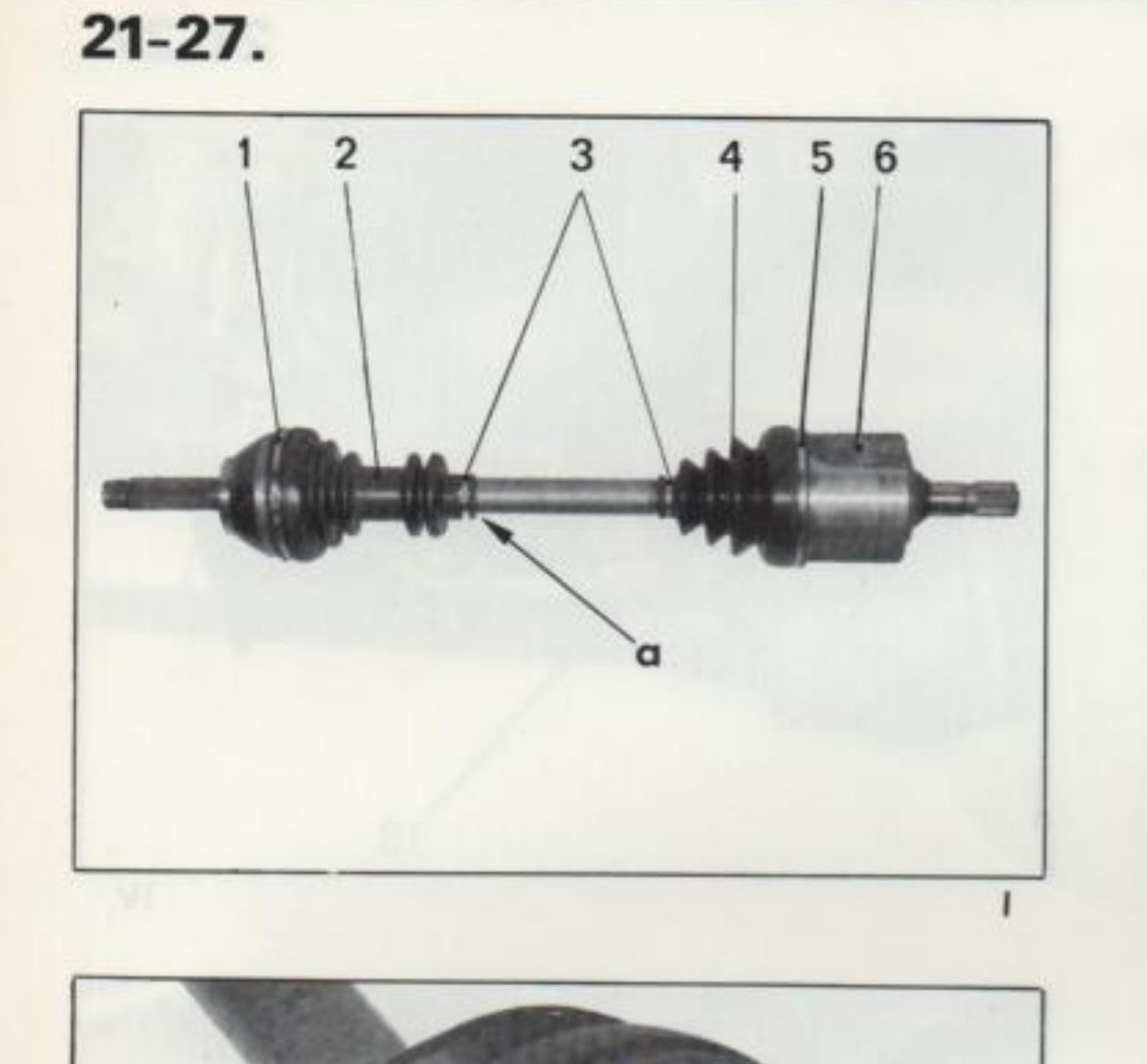

Fig. I — Semialbero completo con riferimenti 1-6 e "a"

SMONTAGGIO–MONTAGGIO (figg. I, II e III)

Togliere le fascette (1), (3) e (5) quindi:

sfilare la cuffia (4) e spingerla verso il giunto omocinetico.

Smontare:

l'albero per giunto a tripode (6);
i pattini di scorrimento (7);
l'anello di sicurezza (10);
l'albero tripode (9);
l'anello di sicurezza (8);
le cuffie di protezione (4) e (2);
la boccola tagliata in plastica situata in "a".

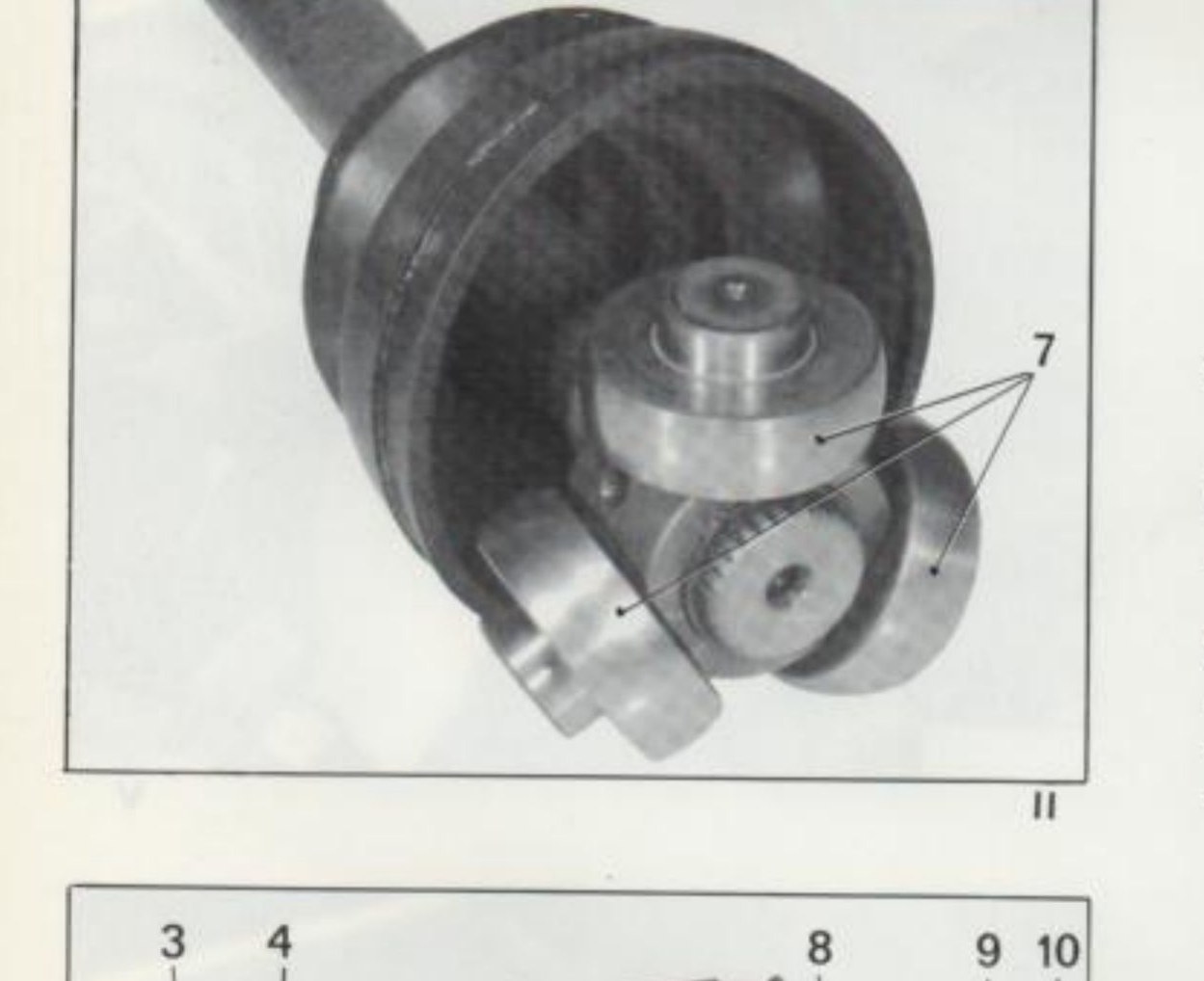

Fig. II — Giunto omocinetico con riferimento 7

Sistemare le cuffie (2) e (4) sul semialbero.

Lato giunto omocinetico:

ripartire il grasso nel giunto omocinetico e nella cuffia (2).

Mettere in posizione:

la cuffia sul giunto omocinetico;
la boccola tagliata in plastica in "a".
le fascette (1) e (3).

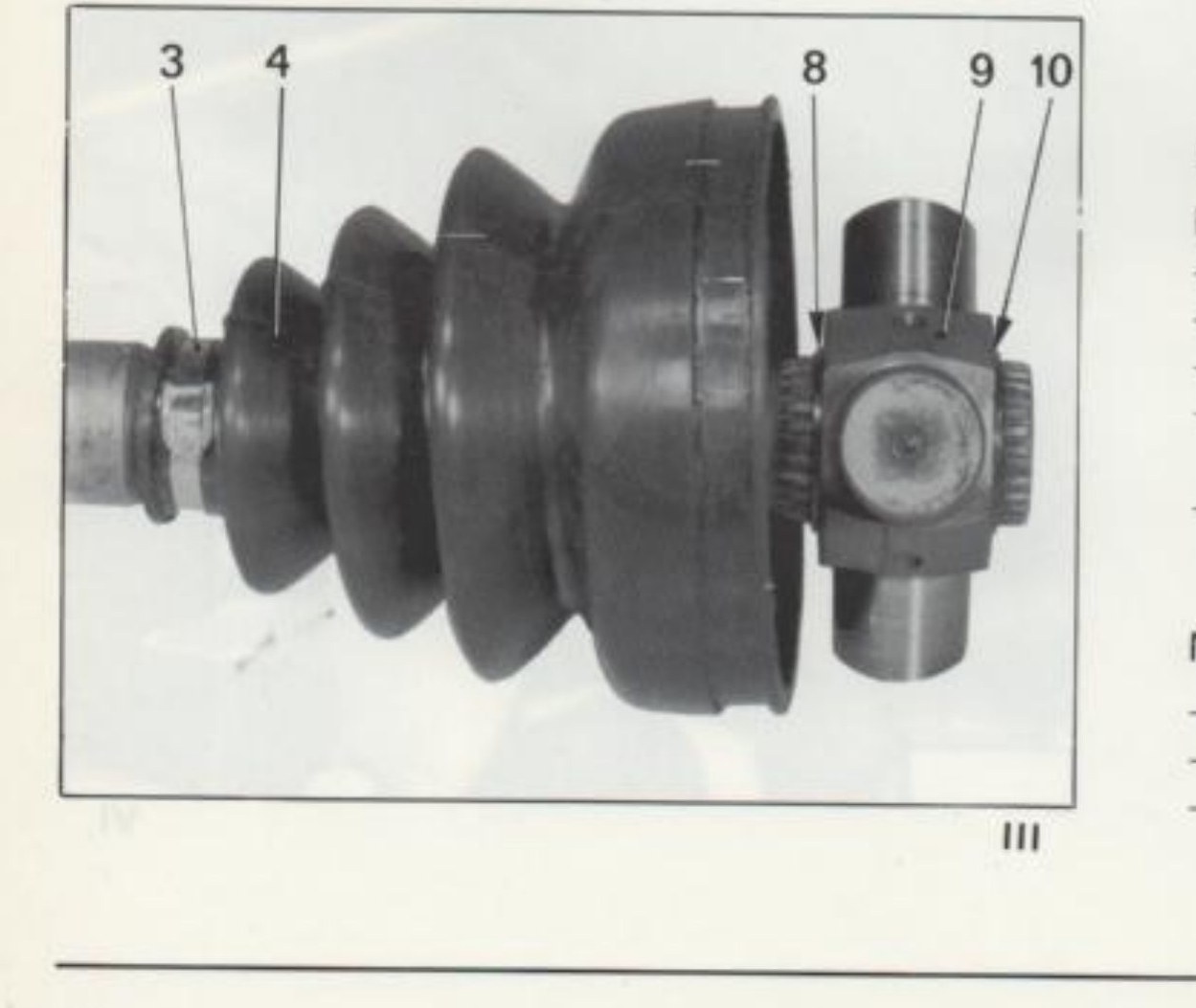

Fig. III — Giunto tripode con riferimenti 3, 4, 8, 9, 10

Lato giunto tripode

Mettere in posizione:

l'anello di sicurezza (8);
l'albero tripode (9);
l'anello di sicurezza (10);
spalmare di grasso i pattini di scorrimento (7) e posizionarli sull'albero tripode (9);
ripartire il grasso nel giunto tripode (6) e nella cuffia (4).

Montare:

il giunto tripode (6);
la cuffia (4) sul giunto tripode;
le fascette (4) e (5).
