Cambio-differenziale

SOSTITUZIONE DEL GIUNTO OMOCINETICO

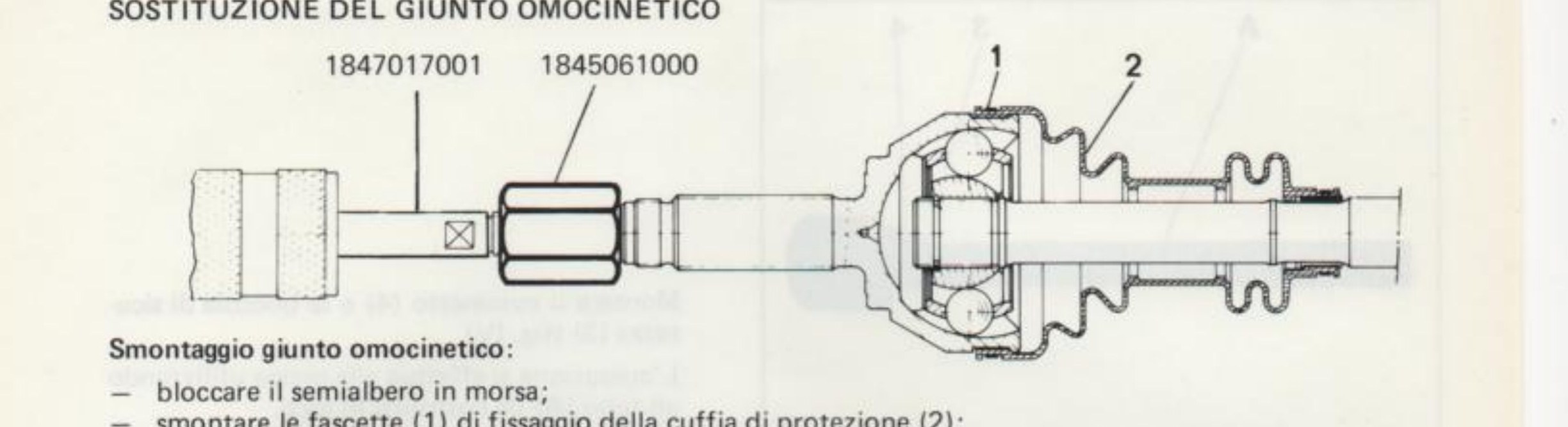

Smontaggio giunto omocinetico:

• bloccare il semialbero in morsa;
• smontare le fascette (1) di fissaggio della cuffia di protezione (2);
• applicare il particolare 1845061000 al codolo filettato del giunto omocinetico;
• avvitare l'estrattore a percussione 1847017001 sul particolare 1845061000 ed agire con la massa battente fino al disimpegno dell'anello elastico di ritegno del giunto omocinetico al semialbero.

SOSTITUZIONE DEL CUSCINETTO DI GUIDA SEMIALBERO DESTRO (versioni benzina)

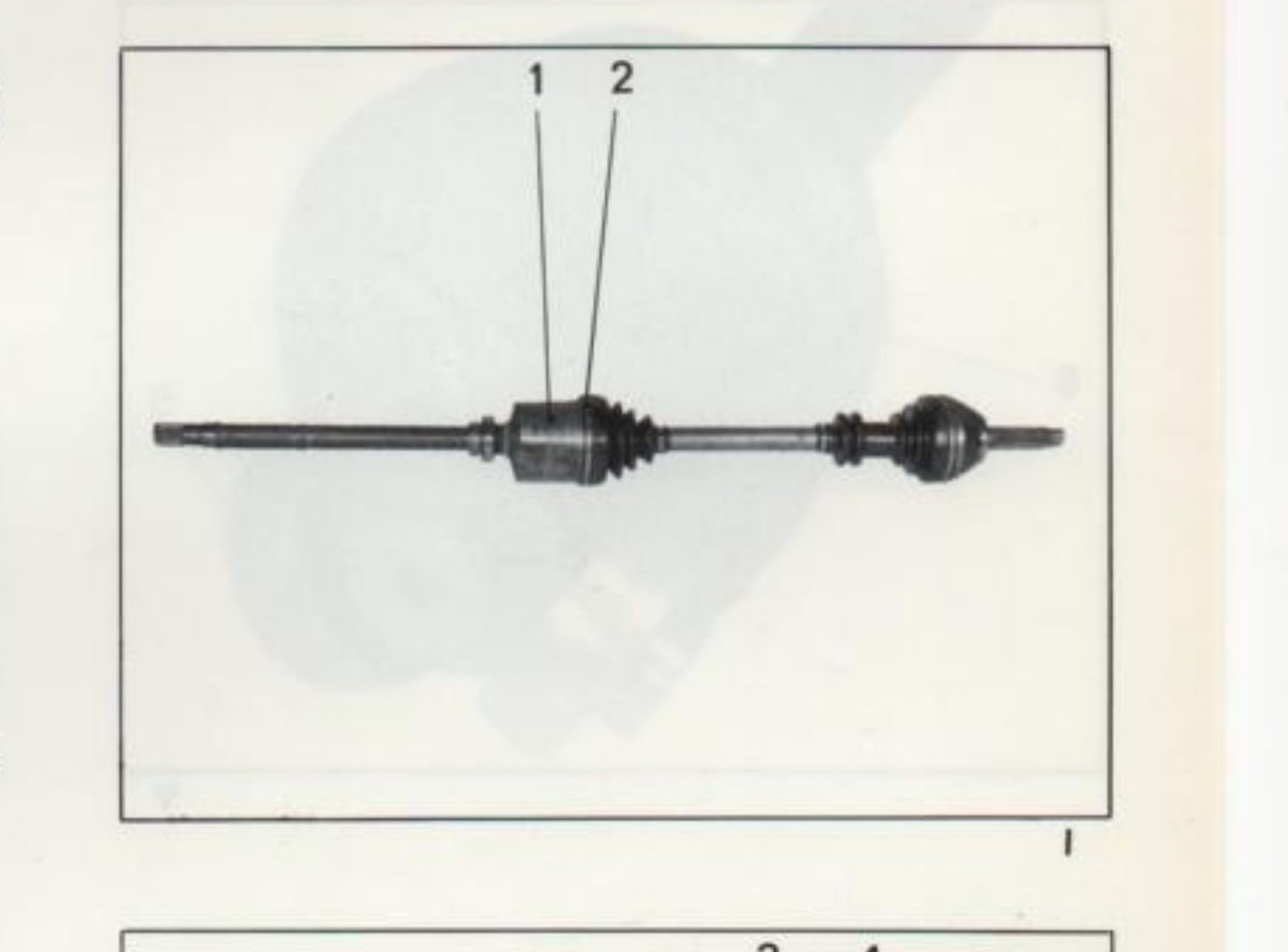

Smontare il giunto tripode (fig. I)

Togliere la fascetta (2) e sfilare il giunto tripode (1).

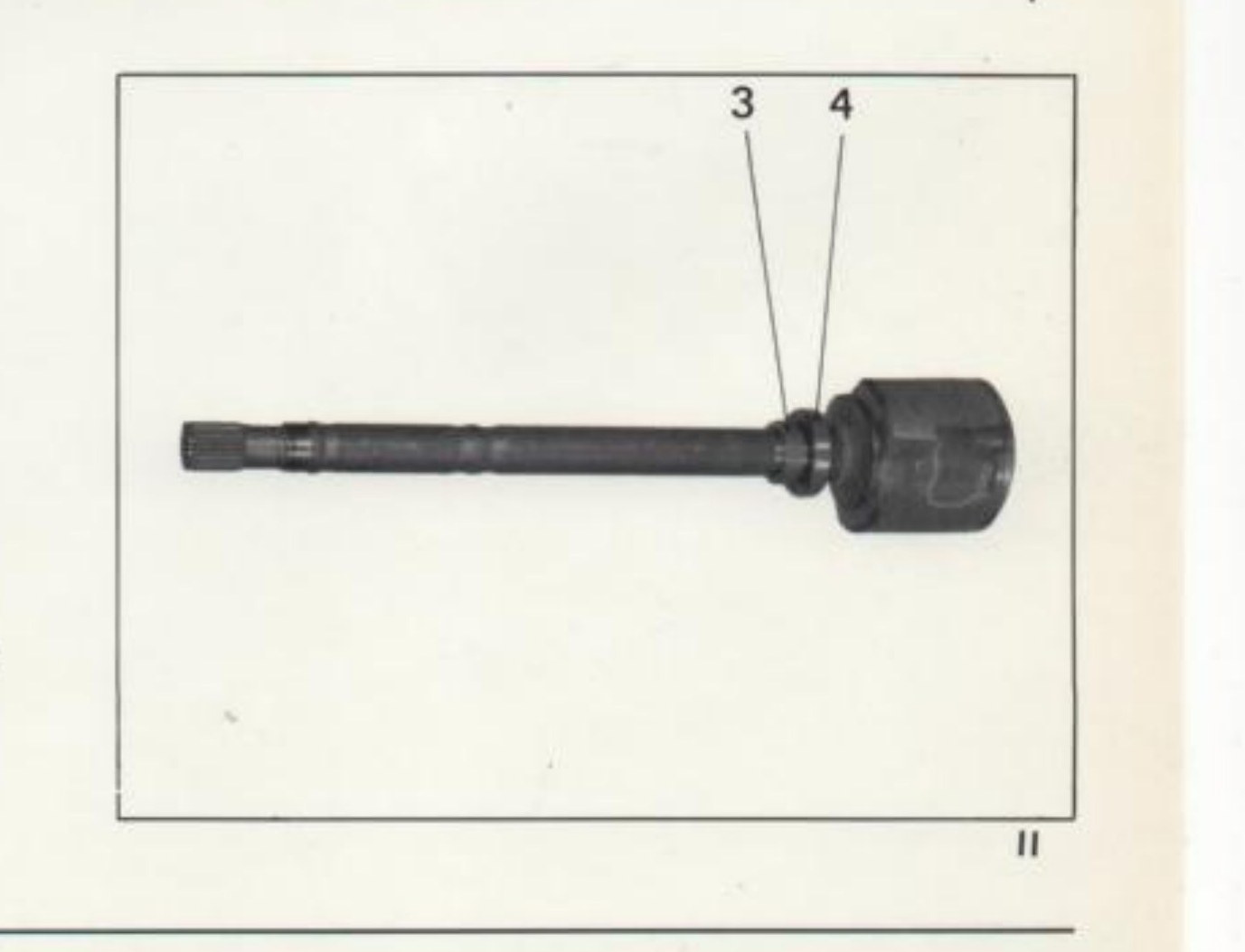

Smontare la boccola (3) ed il cuscinetto (4): (fig. II)

L'operazione si effettua alla pressa.
