DucatoDucato
Cambio-differenziale
Semialberi
21-27.

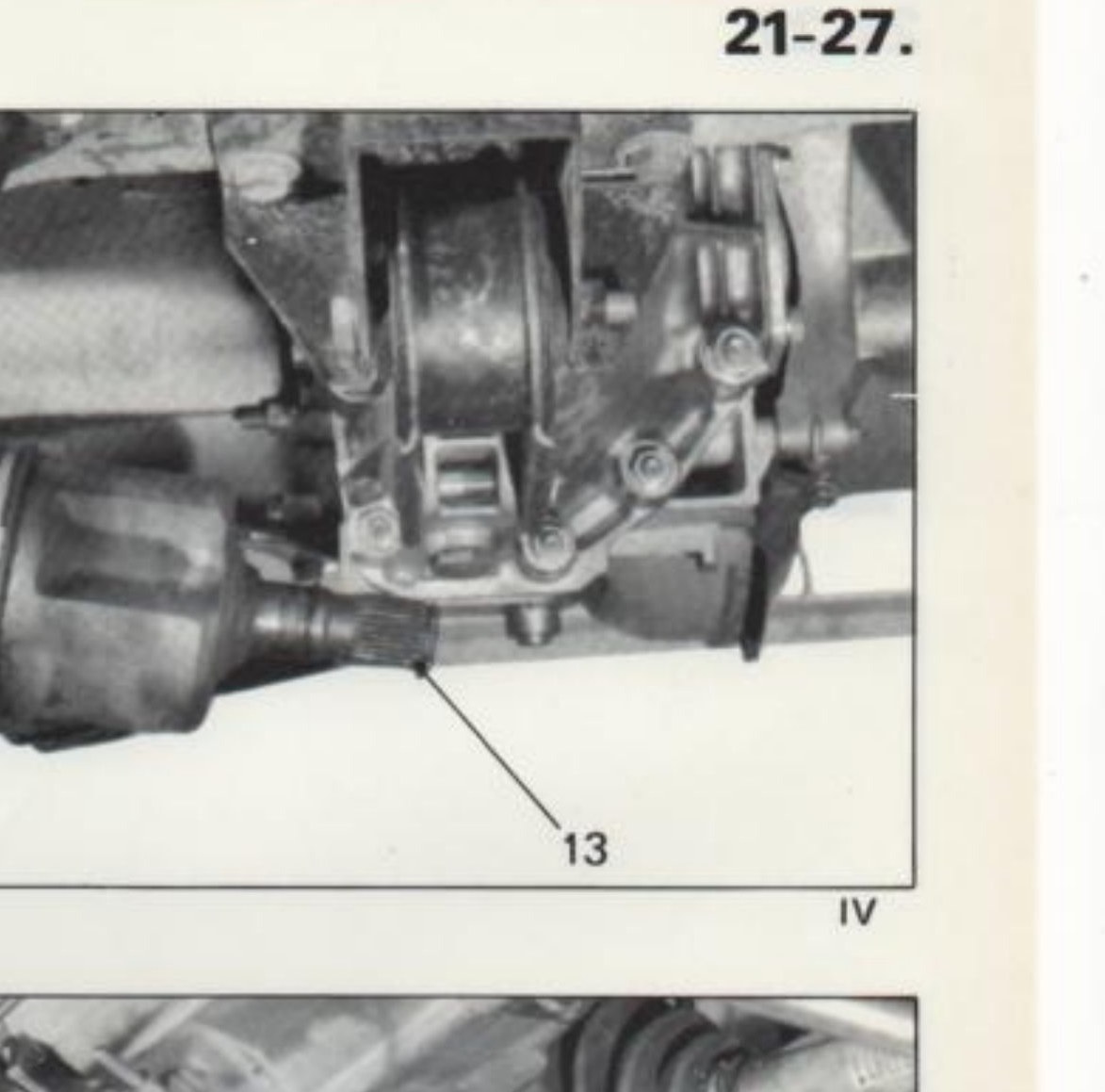

Lato sinistro (fig. IV)
Verificare che la guarnizione toroidale sia ben sistemata sull'albero conduttore e montare un nuovo anello elastico (13).
NOTA — Assicurarsi che l'anello elastico (13) sia ben sistemato nel planetario.
Lato destro (fig. III)
Sistemare l'albero conduttore nel supporto (7) e montare sull'albero:
- la cuffia parapolvere (10);
- la boccola (11);
- la guarnizione toroidale (12).
Sistemare il cuscinetto (8) nel supporto (7) ed inserire l'anello elastico (9) nella propria sede.
Montare (fig. II)
- il giunto omocinetico nel mozzo;
- il perno a sfera del braccio (5) nella propria sede;
- rimettere le viti (2) della leva comando sterzo e le viti (4) del perno a sfera.
Chiudere il dado (1) alla coppia di 42 ÷ 51 daNm ed acciaccare il collarino*.
Rimettere le calotte di protezione mediante l'attrezzo 1874212000.
* vedere procedura descritta a pag. 4 della Sezione 44.
33
