DucatoDucato

Cambio-differenziale

Semialberi

21-27.

STACCO E RIATTACCO

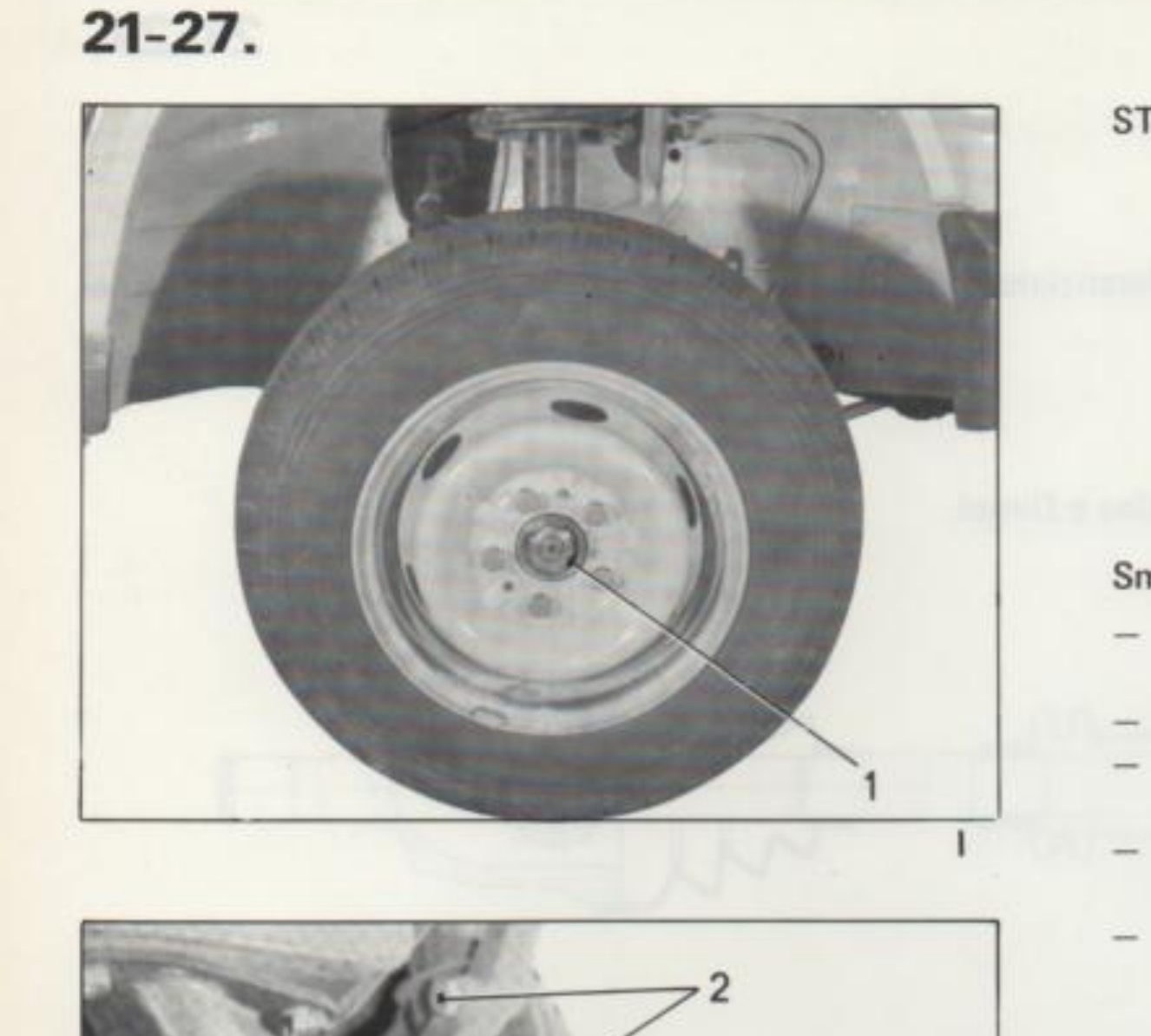

Fig. I — Ruota con calotta di protezione, dado (1)

Smontare (figg. I e II)

le calotte di protezione, situate sui dadi (1), mediante 1847056000;
staccare i dadi (1);
togliere le viti (4) del perno a sfera e le viti (2) della leva comando sterzo;
liberare il braccio (5) completo di perno a sfera dal mozzo;
ribaltare l'elemento portante (3) verso l'esterno e sfilare il giunto omocinetico dal mozzo.

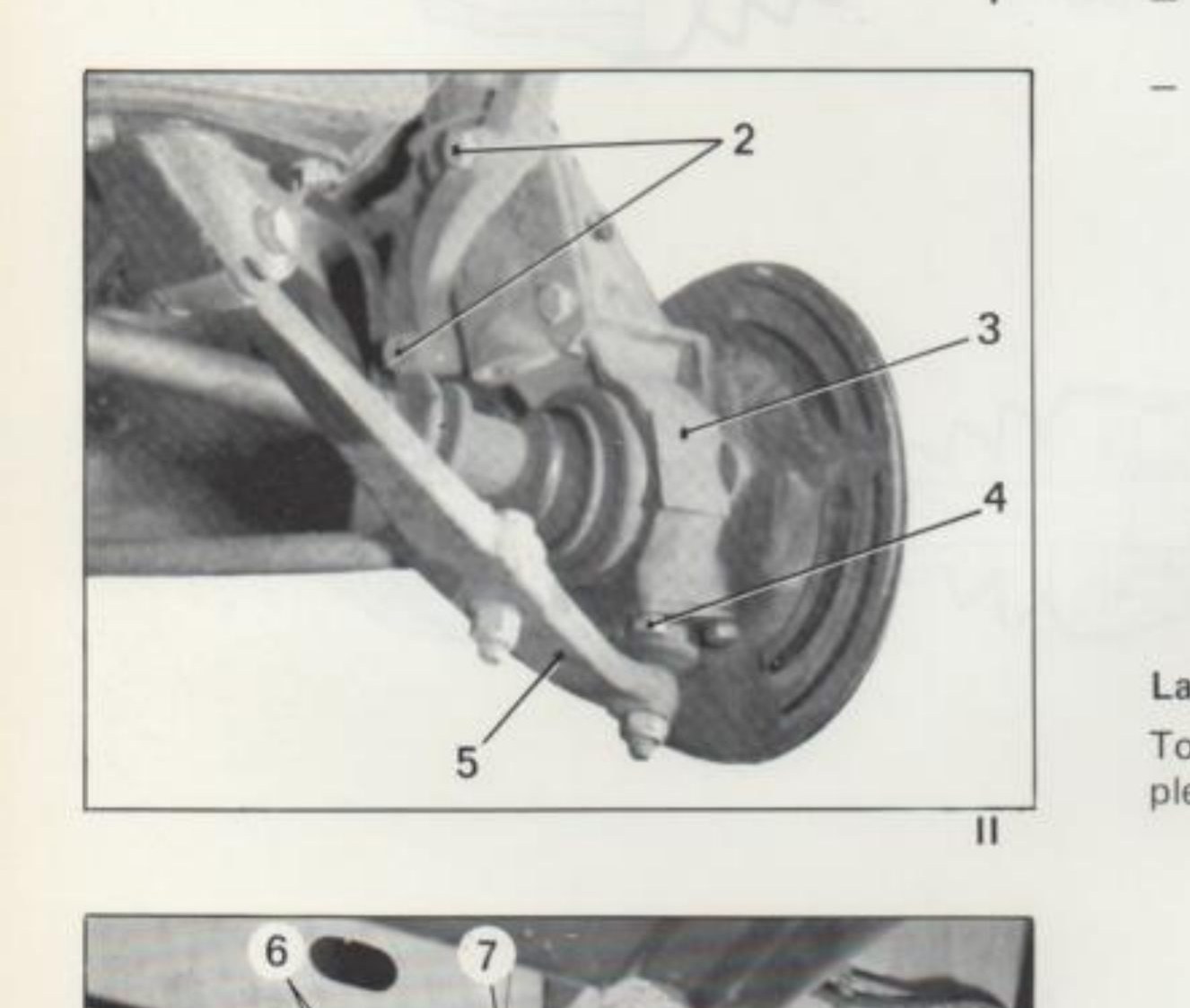

Fig. II — Elemento portante, perno a sfera, braccio (rif. 2, 3, 4, 5)

Lato destro (fig. III, solo per versione benzina)

Togliere l'anello elastico (9) e sfilare il complessivo semialbero.

Lato sinistro (figg. V e VI)

Estrarre la trasmissione dalla scatola differenziale utilizzando uno scalpello da carrozziere (la trasmissione è trattenuta da un anello elastico nell'ingranaggio planetario).

Inserire a pressione lo scalpello tra una vite della scatola differenziale e la coppia della trasmissione, come in fig. V, e dare un colpo di martello lateralmente come in fig. VI.

Sfilare la trasmissione dalla scatola differenziale.

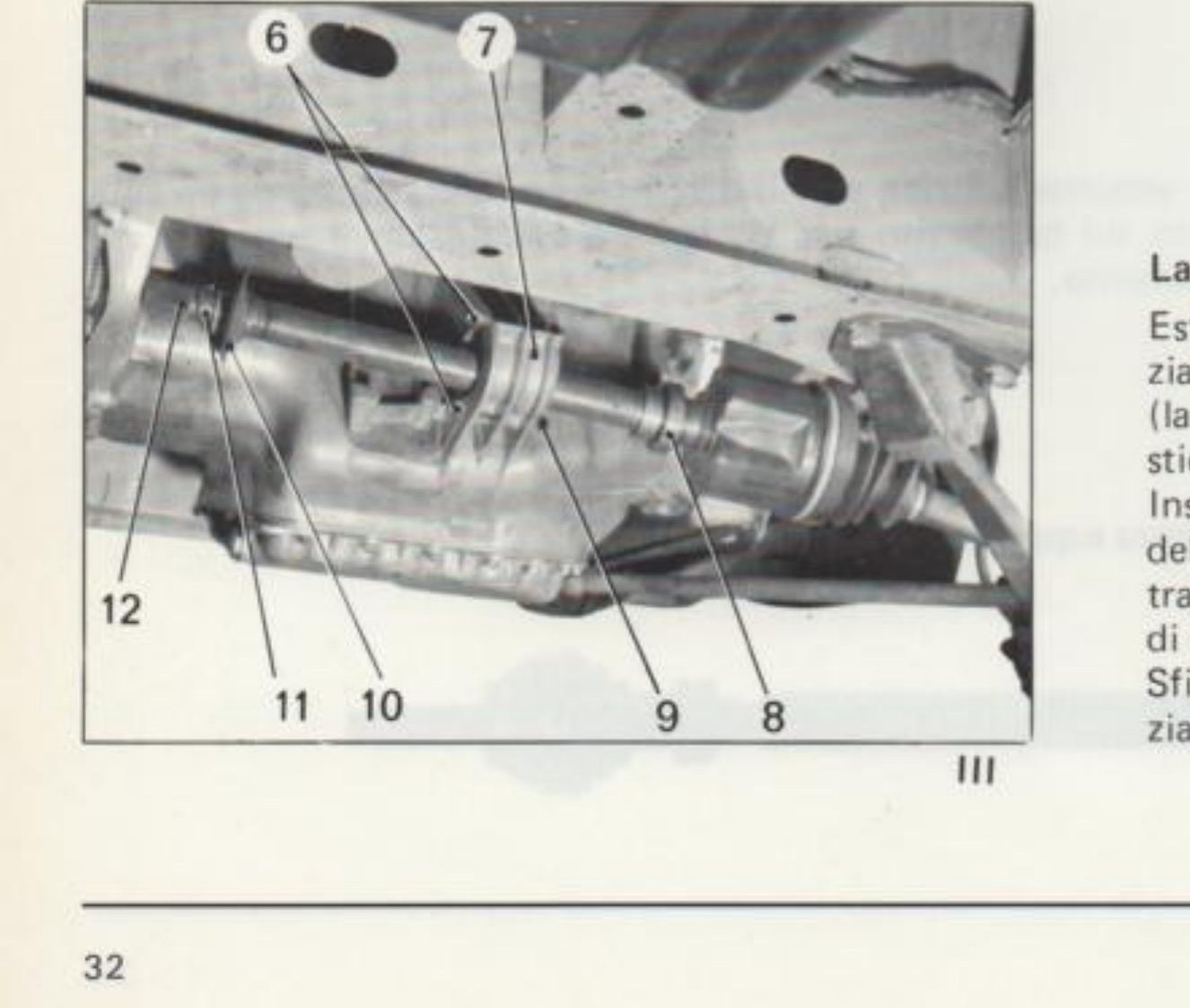

Fig. III — Trasmissione lato destro/sinistro (rif. 6, 7, 8, 9, 10, 11, 12)
