Cambio - Differenziale

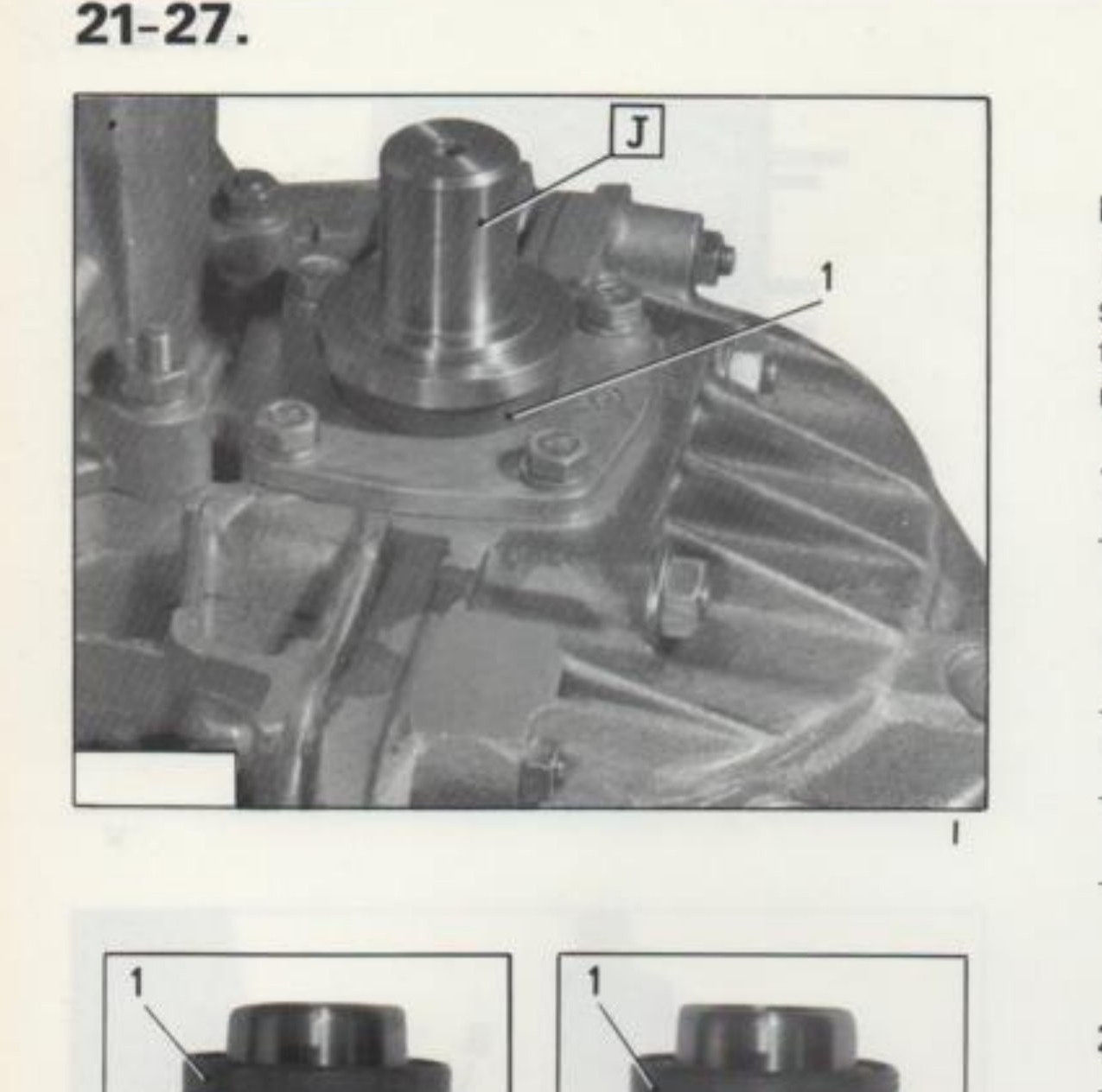

Montare le guarnizioni di tenuta (fig. I)

Il montaggio delle guarnizioni di tenuta (1) sul coperchio e sulla scatola cambio si effettua mediante l'attrezzo 1870410000 (J) nel modo seguente:

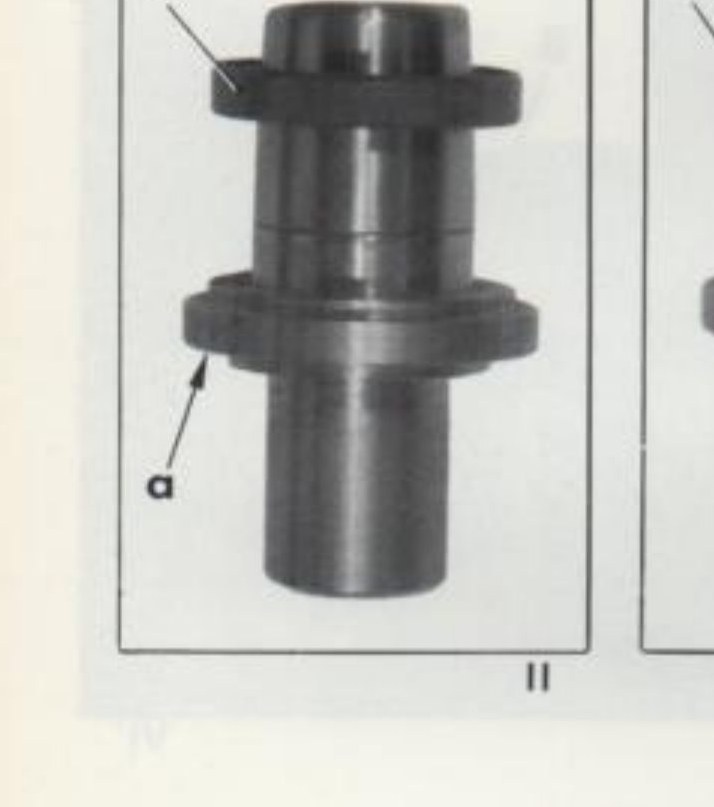

1) su coperchio (fig. II):

• predisporre l'attrezzo 1870410000 con la superficie piana "a" del calettatore rivolta verso l'impugnatura (gradino del calettatore verso la guarnizione di tenuta);
• oliare e calettare la guarnizione sull'attrezzo fino a battuta;
• asportare il particolare conico dell'attrezzo;
• applicare la guarnizione in sede agendo a percussione fino a battuta dell'attrezzo sul coperchio.

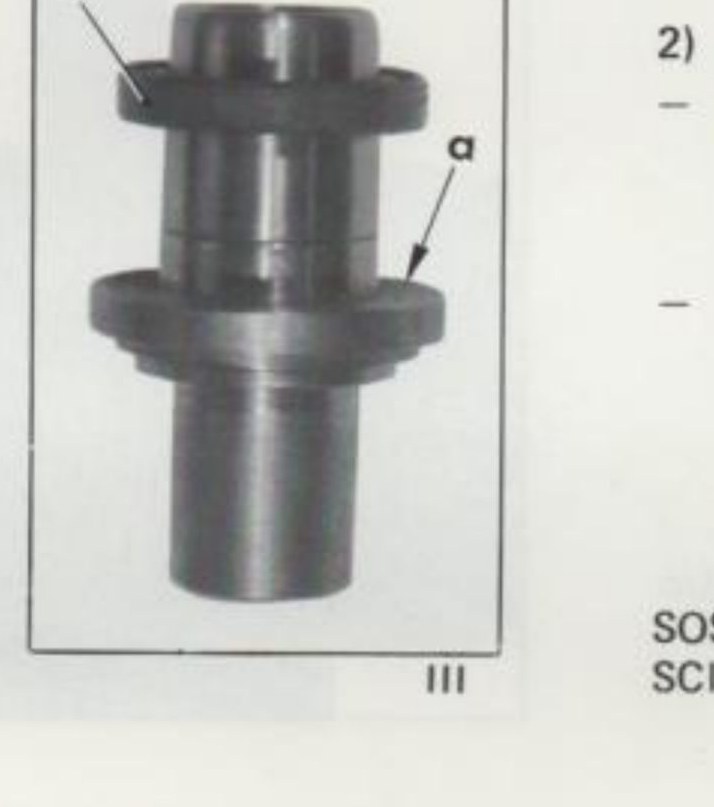

2) su scatola cambio (fig. III):

• predisporre l'attrezzo 1870410000 con la superficie piana "a" del calettatore rivolta verso la guarnizione di tenuta (gradino del calettatore verso l'impugnatura);
• procedere come per la guarnizione montata su coperchio.

SOSTITUZIONE MANICOTTO-GUIDA CUSCINETTO REGGISPINTA

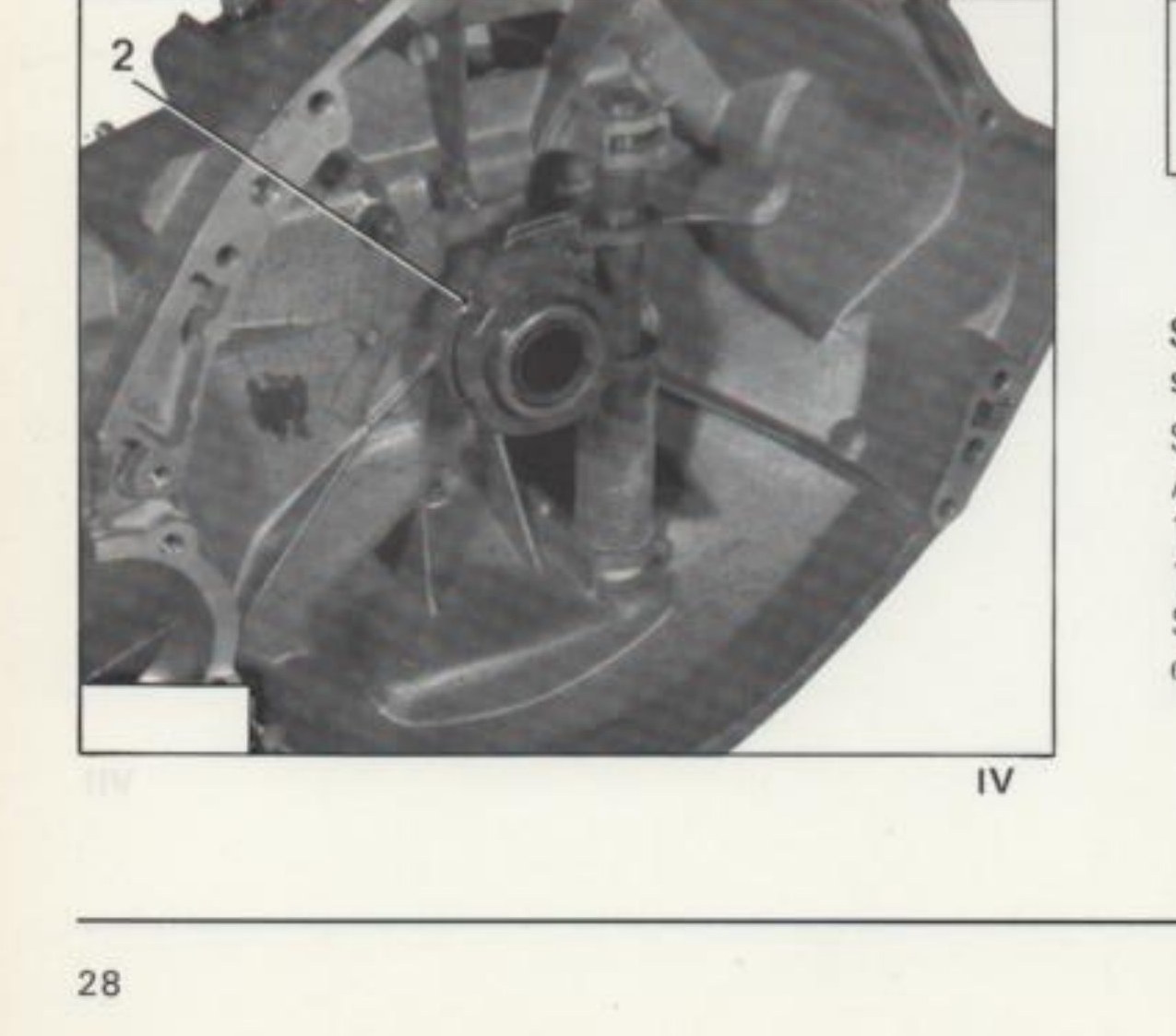

Smontaggio manicotto-guida cuscinetto reggispinta (figg. IV e V)

Staccare il cuscinetto reggispinta (2).

Applicare sul manicotto-guida il particolare 1870409000 da usare con massa battente 1840206000 (fin. V).

Serrare le viti (→) sul manicotto-guida ed estrarlo.
