Cambio - Differenziale

Revisione
21-27.

Montare (fig. V)

Serraggio viti ⌀ 8 = 2,7 daNm (rondelle piatte).

Serraggio viti ⌀ 10 = 4,9 daNm (rondelle piatte).

Sistemare gli anelli esterni dei cuscinetti a mezzo di un mazzuolo.

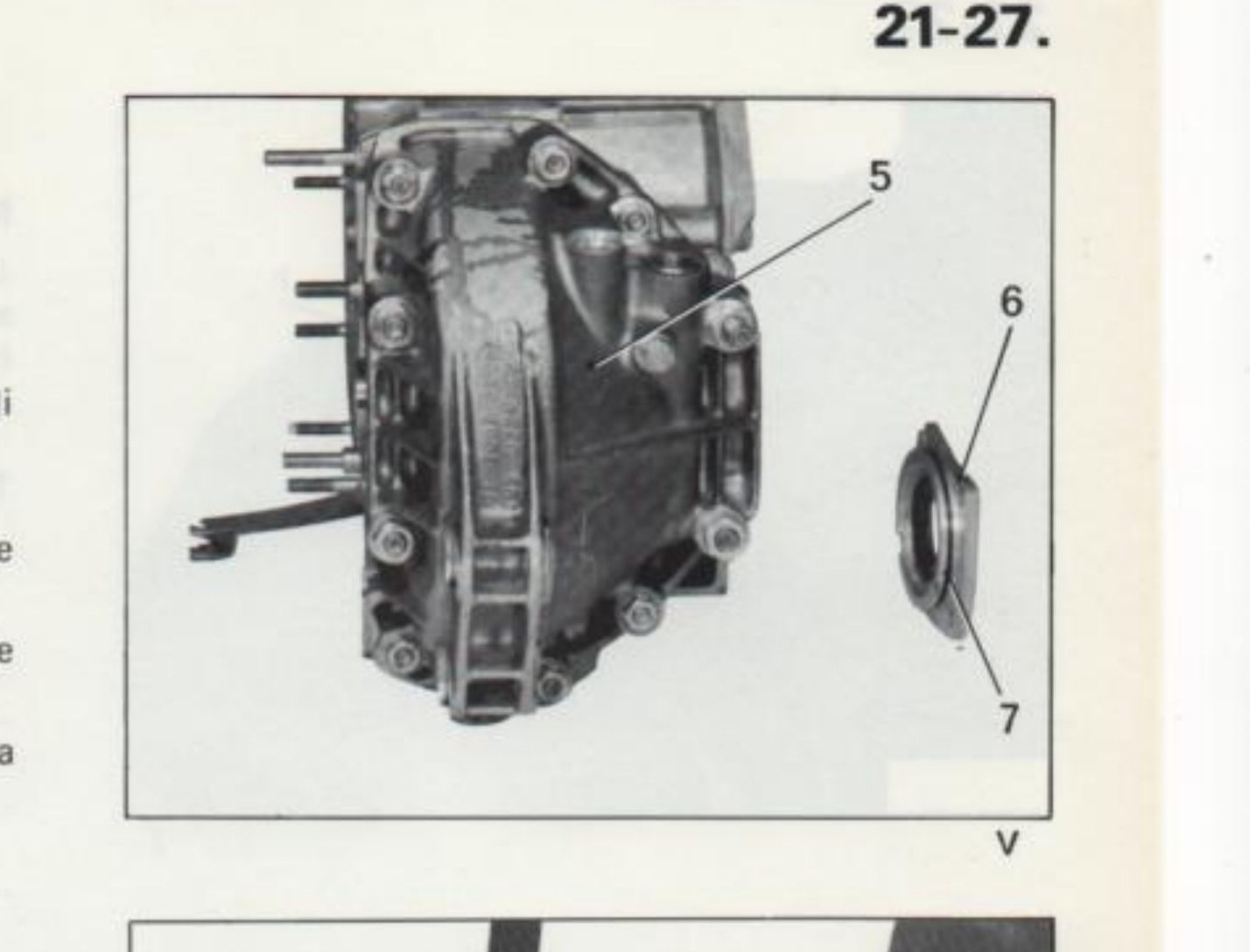

Montaggio semi-scatola, coperchio e guarnizione di tenuta (rif. 5, 6, 7) - V
Montaggio semi-scatola, coperchio e guarnizione di tenuta (rif. 5, 6, 7) - V

REGISTRAZIONE DIFFERENZIALE

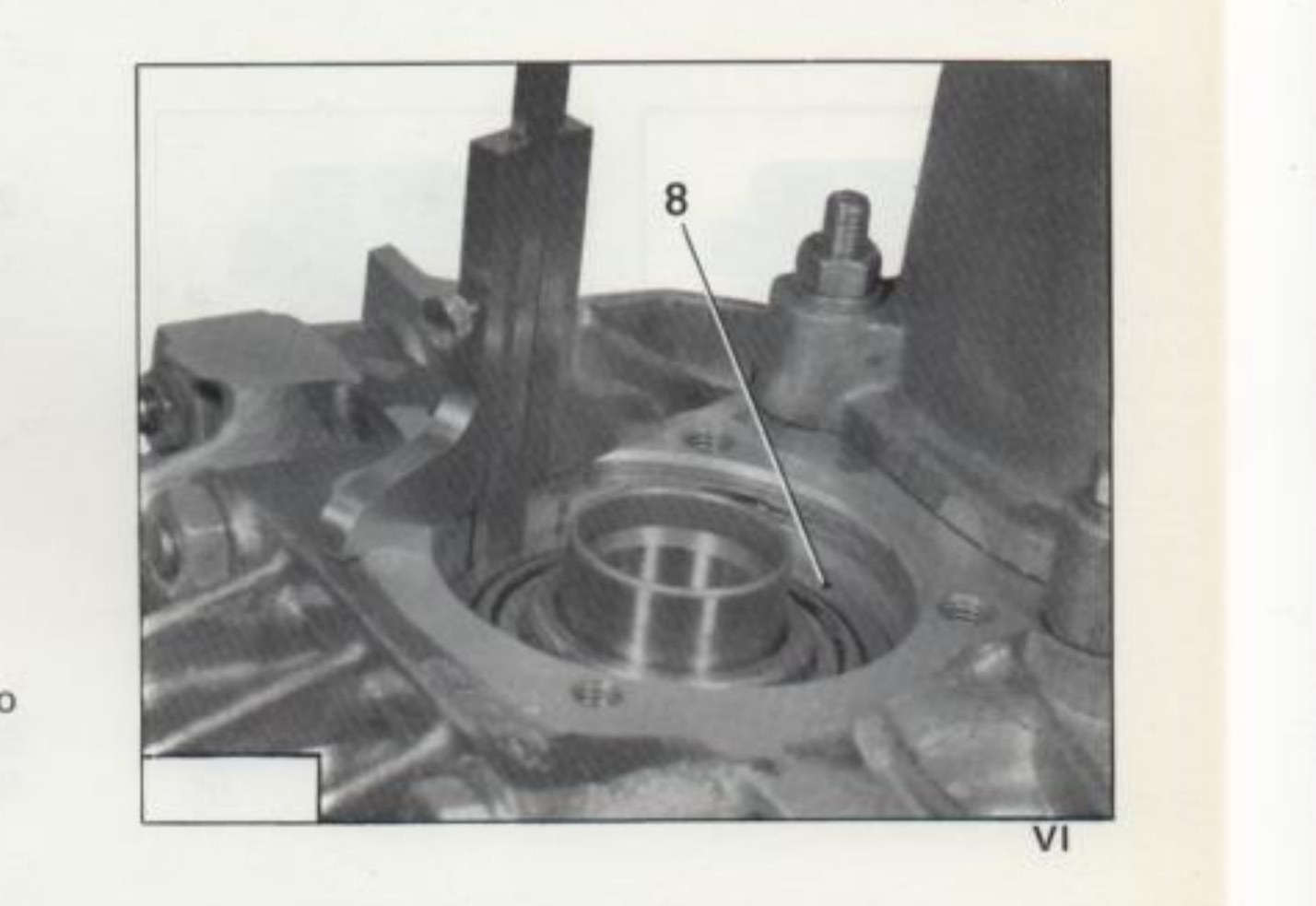

Misurazione piano scatola differenziale e anello esterno cuscinetto (rif. 8) - VI
Misurazione piano scatola differenziale e anello esterno cuscinetto (rif. 8) - VI

Determinare lo spessore dell'anello di registro mediante un calibro di profondità:

s = a − b + 0,15

dove:

a = distanza fra il piano della scatola differenziale ed il piano dell'anello esterno (8) del cuscinetto (fig. VI).

b = distanza fra la superficie di appoggio del coperchio (9) sul cuscinetto, ed il suo piano di appoggio (fig. VII).

0,15 = precarico cuscinetti in mm.

s = spessore anello di registro.

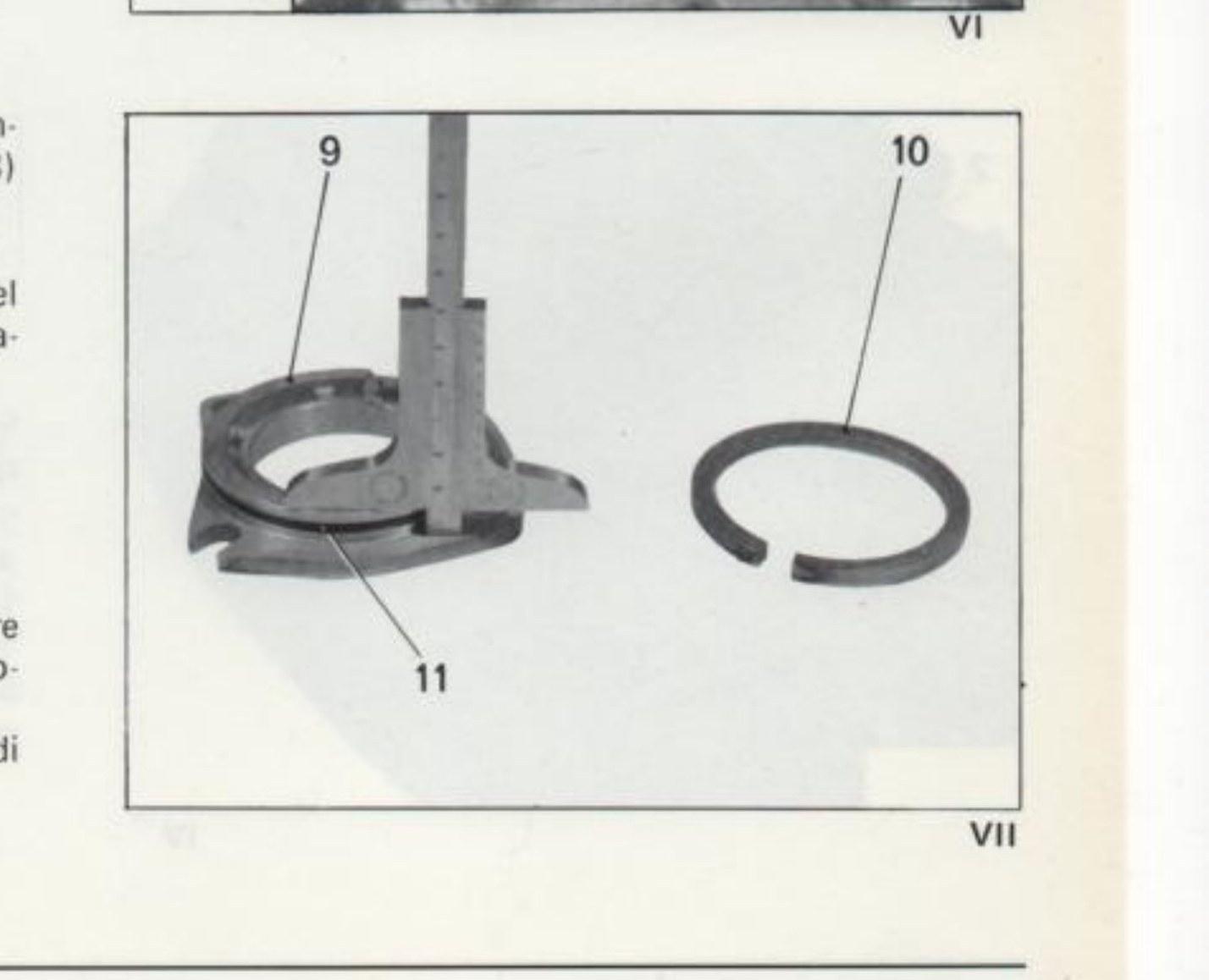

Misurazione coperchio e anello di registro (rif. 9, 10, 11) - VII
Misurazione coperchio e anello di registro (rif. 9, 10, 11) - VII

Montare l'anello di registro (10) di spessore adeguato, il coperchio (9) e la guarnizione torica di tenuta (11).

Chiudere le viti di fissaggio alla coppia di 2,7 daNm.
