Ducato

Cambio - Differenziale

Revisione

21-27.

Montaggio manicotto-guida cuscinetto reggispinta

Spalmare sull'estremità del manicotto-guida (lato inserimento nella scatola) del LOCTITE FRENBLOC.

Posizionare il manicotto-guida nel particolare 1870409000 (1) senza stringere le viti (➔). Mediante la massa battente 1840206000 (2), piantare il manicotto-guida nella propria sede fino a battuta del particolare 1870409000 (1) sulla scatola cambio (sporgenza manicotto-guida data dall'attrezzo: 43 mm).

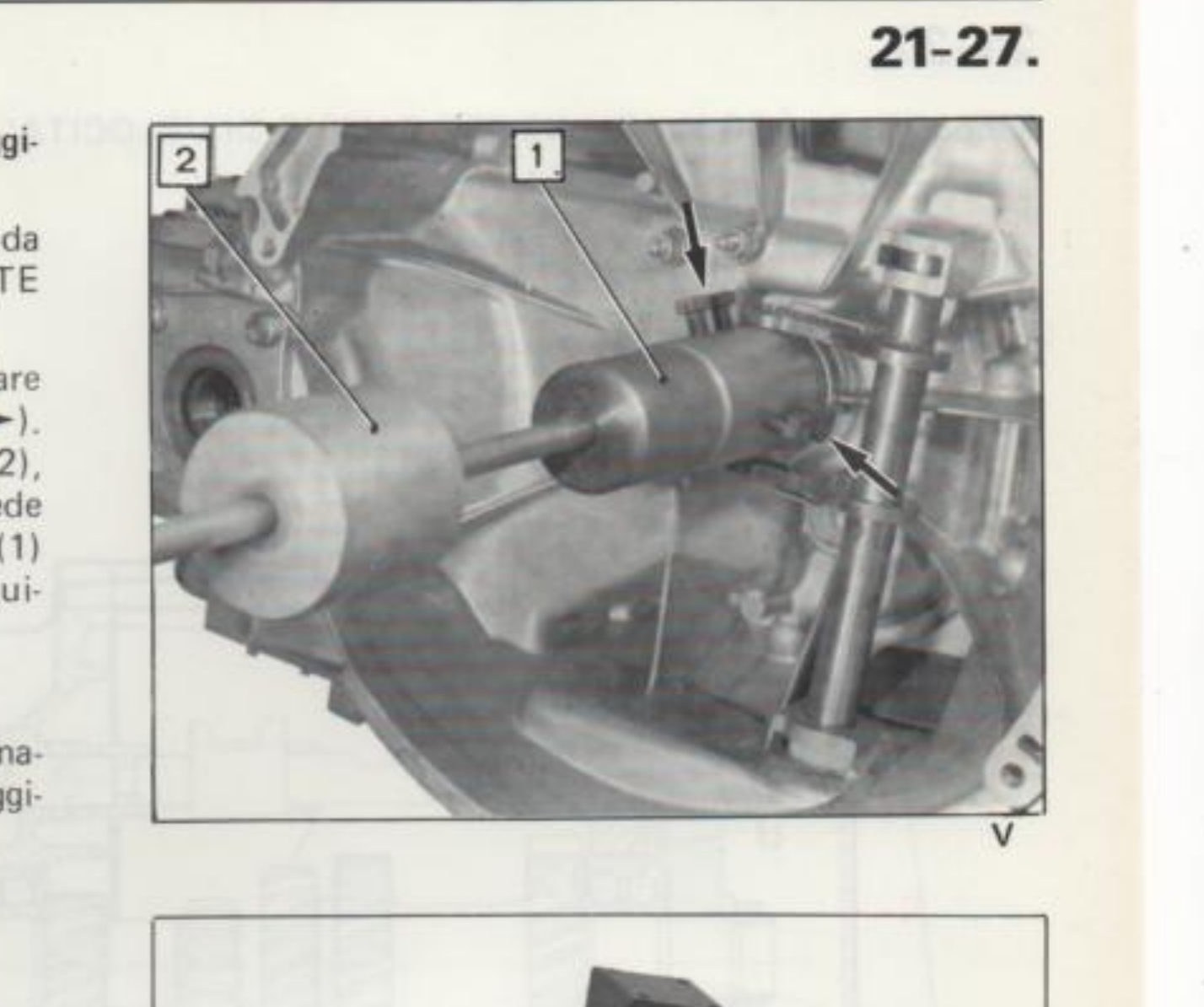

V — Montaggio manicotto-guida con particolari 1870409000 (1) e massa battente 1840206000 (2)

Montaggio cuscinetto reggispinta (fig. IV)

Spalmare del grasso sulla parte esterna del manicotto-guida e montare il cuscinetto reggispinta.

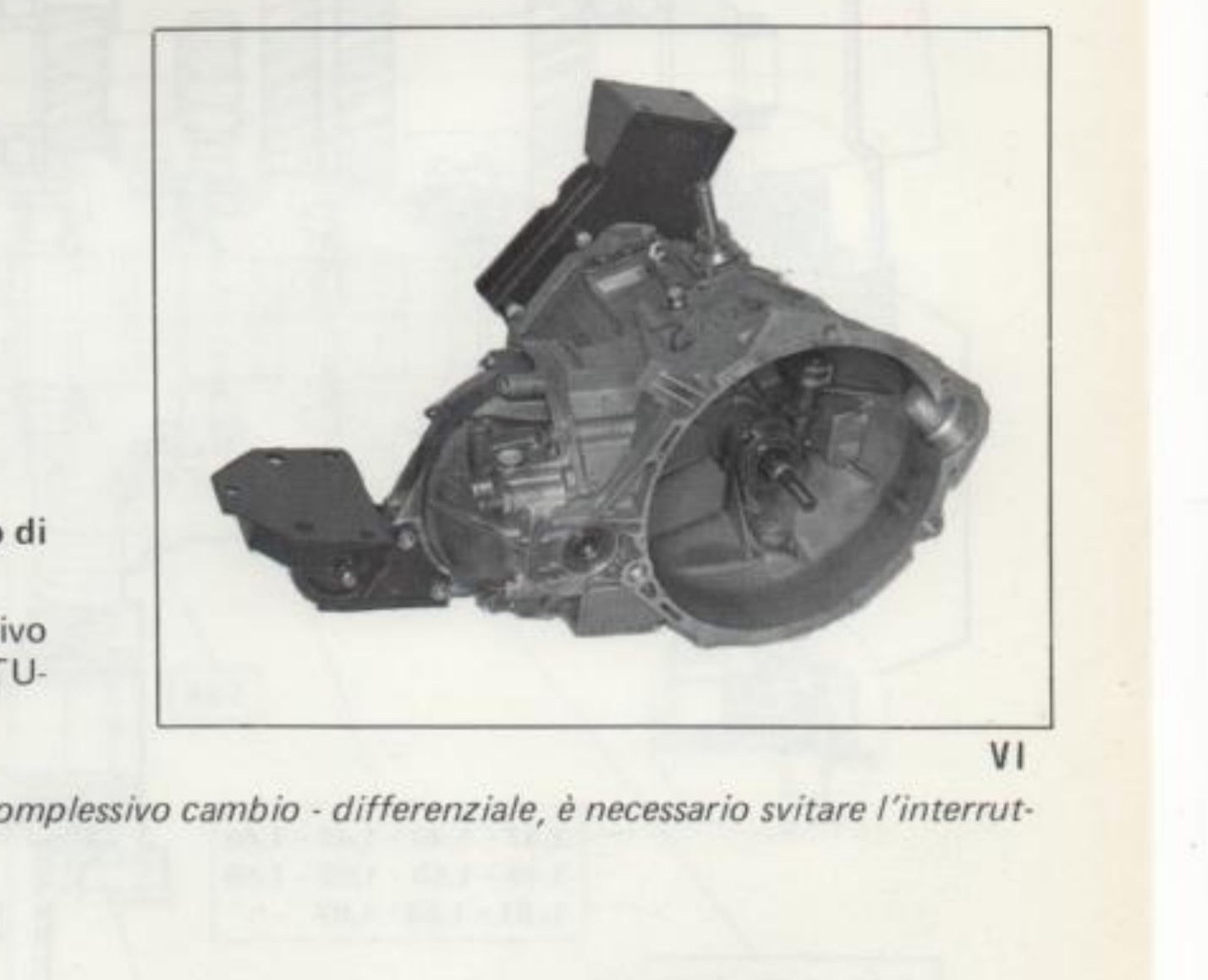

Complessivo cambio-differenziale completo di supporti

A montaggio ultimato, rifornire il complessivo cambio - differenziale con 1,5 litri di olio TUTELA ZC 80/S.

NOTA — Per un corretto riempimento del complessivo cambio - differenziale, è necessario svitare l'interruttore luci retromarcia.
