Cambio - Differenziale

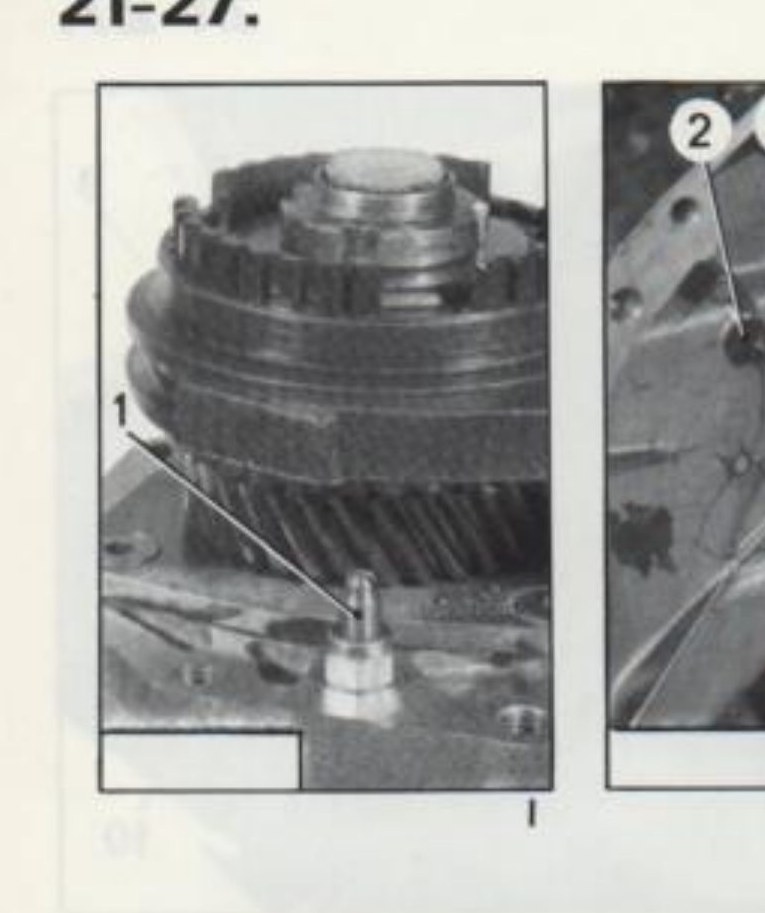

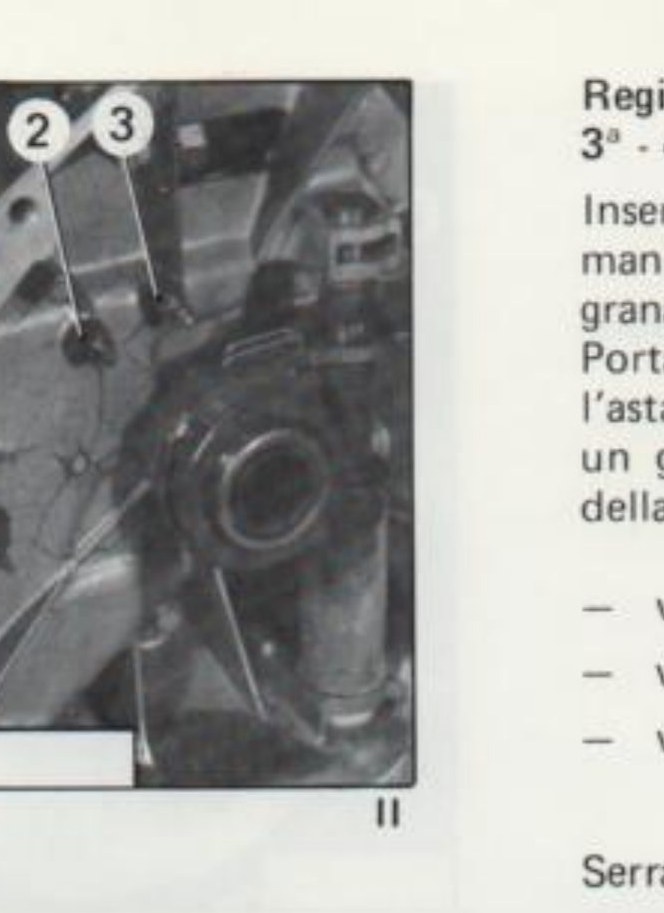

Registrazione viti d'arresto aste per forcelle 3ª - 4ª - 5ª velocità (figg. I e II)

Inserire la marcia considerata in modo che il manicotto scorrevole venga in appoggio all'ingranaggio folle.

Portare la vite di regolazione a contatto con l'asta, avvitarla poi di un giro, per ottenere un giuoco fra la forcella e la parte centrale della gola del manicotto scorrevole.

• vite (1) : bloccaggio 4ª velocità
• vite (2) : bloccaggio 5ª velocità
• vite (3) : bloccaggio 3ª velocità

Serrare il controdado.

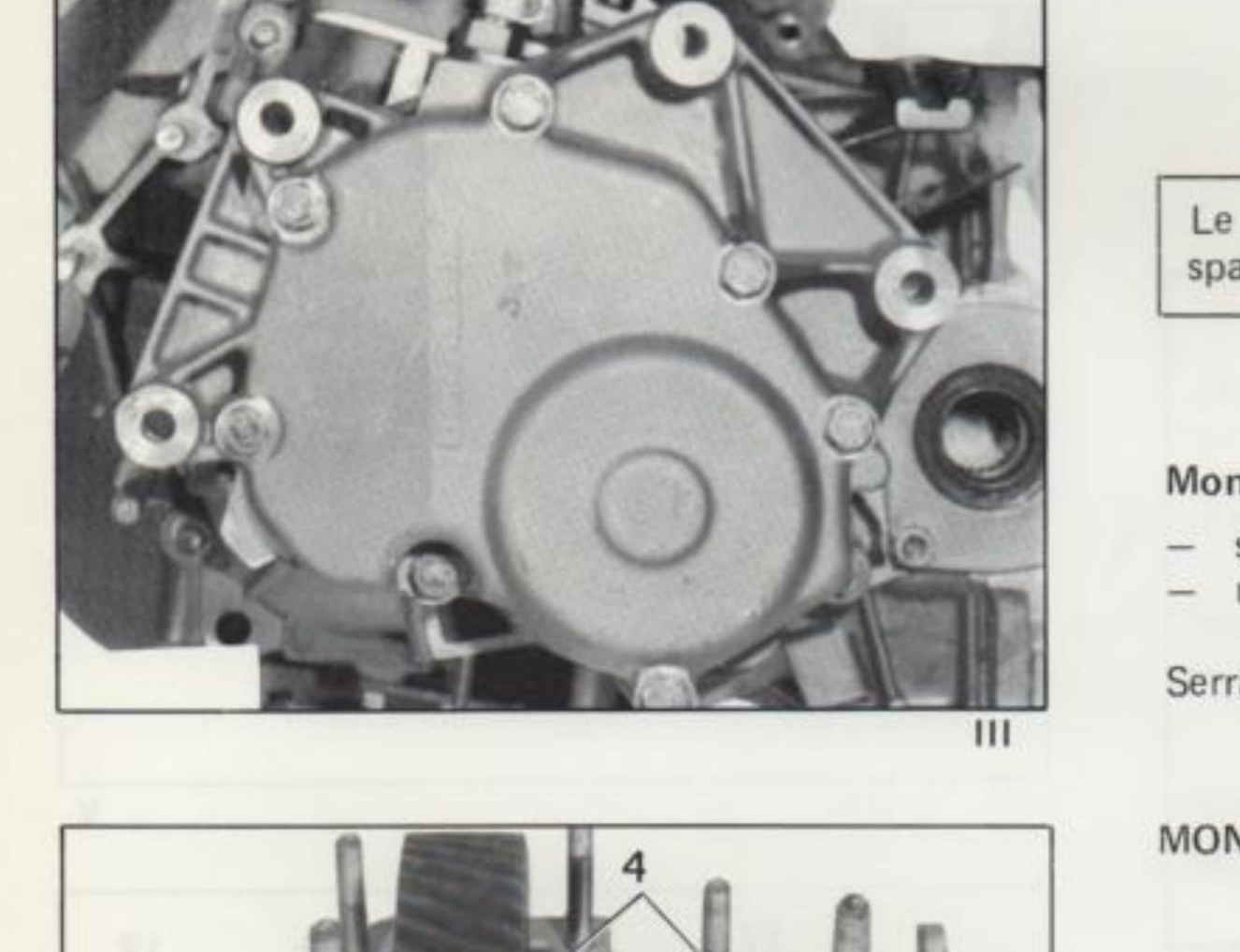

Montare il coperchio posteriore (fig. III)

• sistemare la guarnizione di tenuta;
• montare il coperchio.

Serraggio = 2,7 daNm

MONTAGGIO DIFFERENZIALE

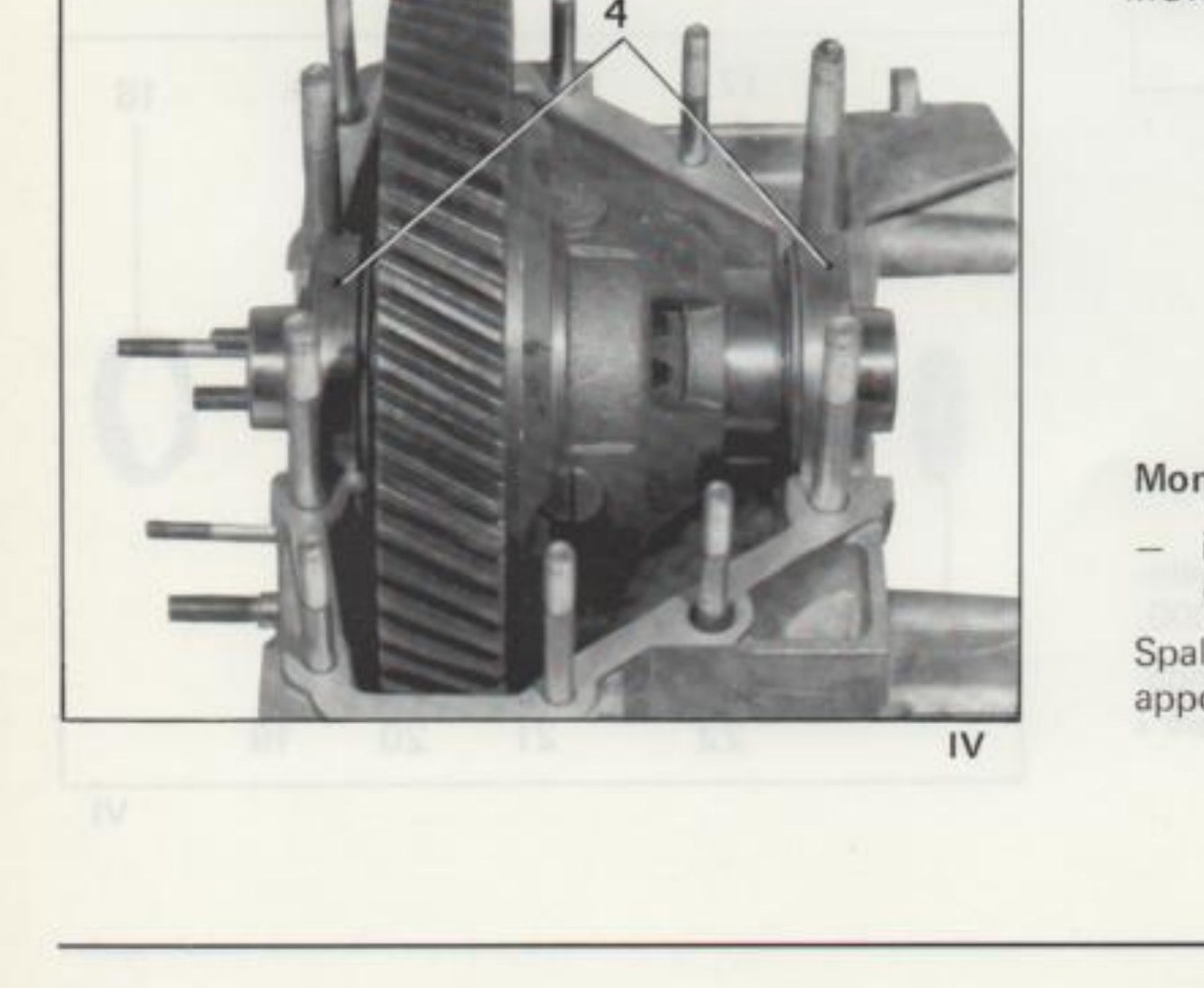

Montare (fig. IV)

• il differenziale munito dei suoi cuscinetti (4).

Spalmare con prodotto sigillante il piano di appoggio.
