Ducato
Cambio - Differenziale
Revisione
21-27.
Montare la 5ª velocità:
1ª possibilità: con sincronizzatore a sfere.

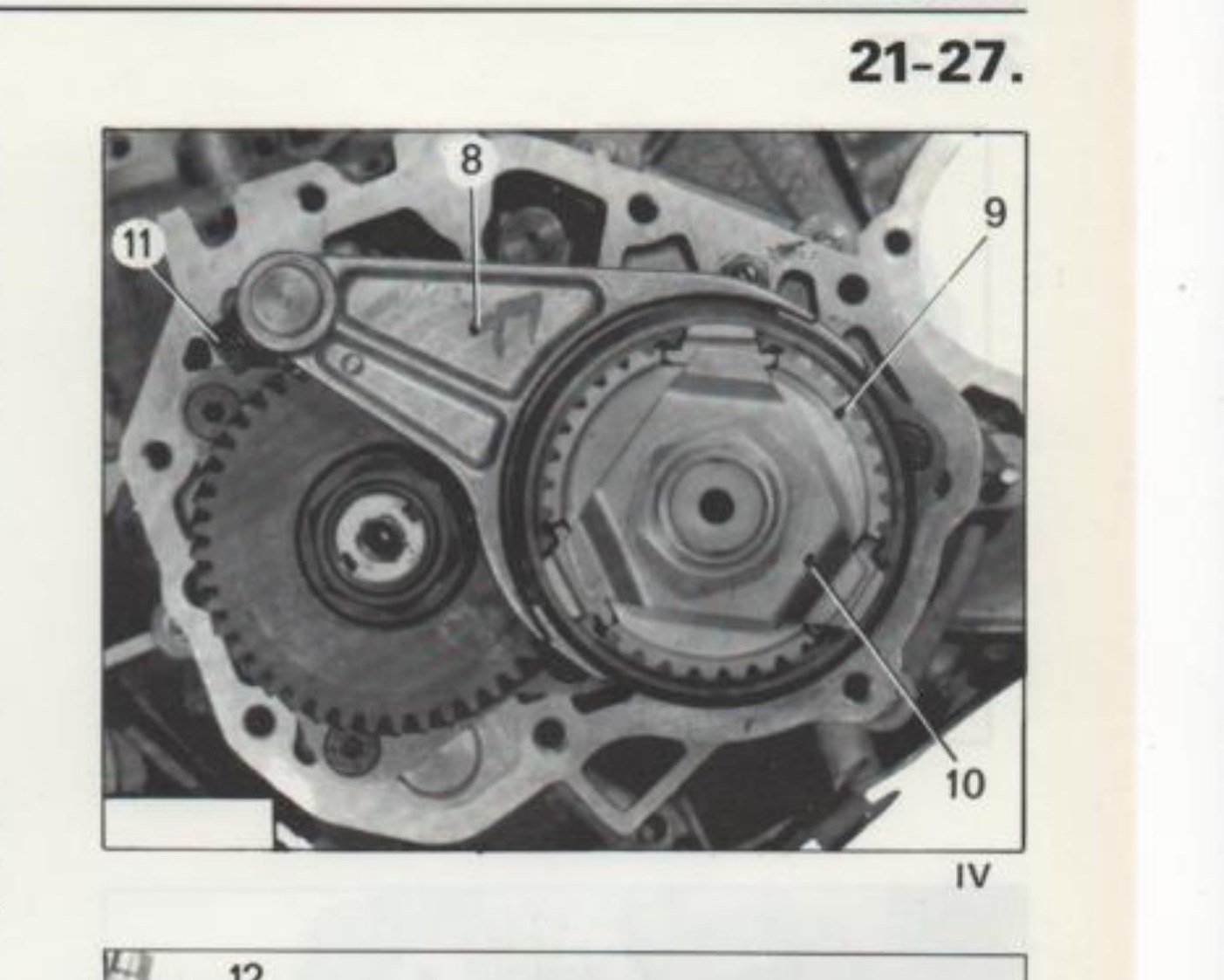

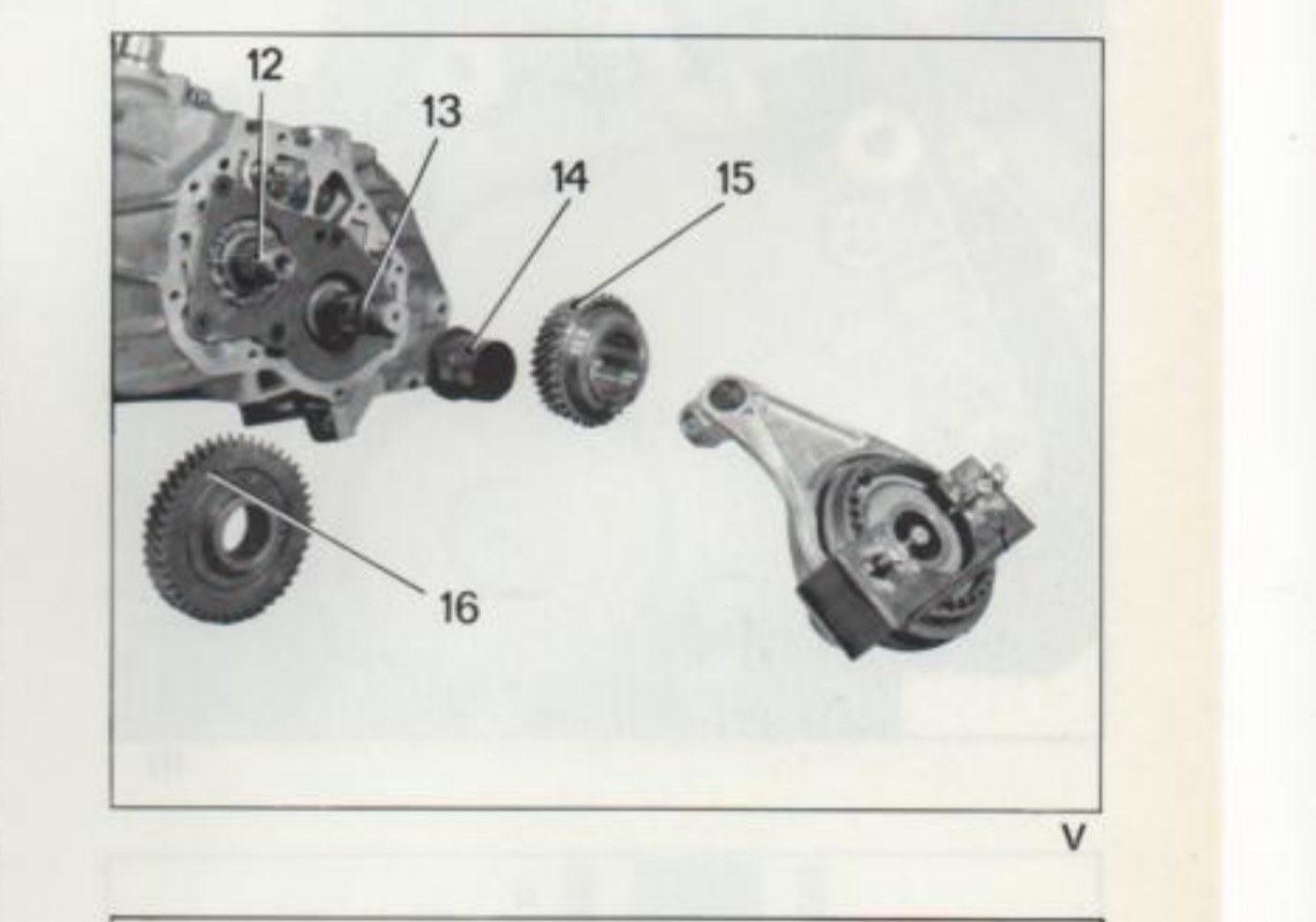

Montare (figg. IV e V)
Sull'albero primario (12):
- l'ingranaggio (16);
- il dado.
Sull'albero secondario (13):
- la boccola (14);
- l'ingranaggio (15);
- l'anello di sincronizzazione (18).
Sistemare l'insieme mozzo - manicotto scorrevole (9), la forcella (8), la rondella di ritegno (10) ed il dado.
2ª possibilità: con sincronizzatore a rulli.

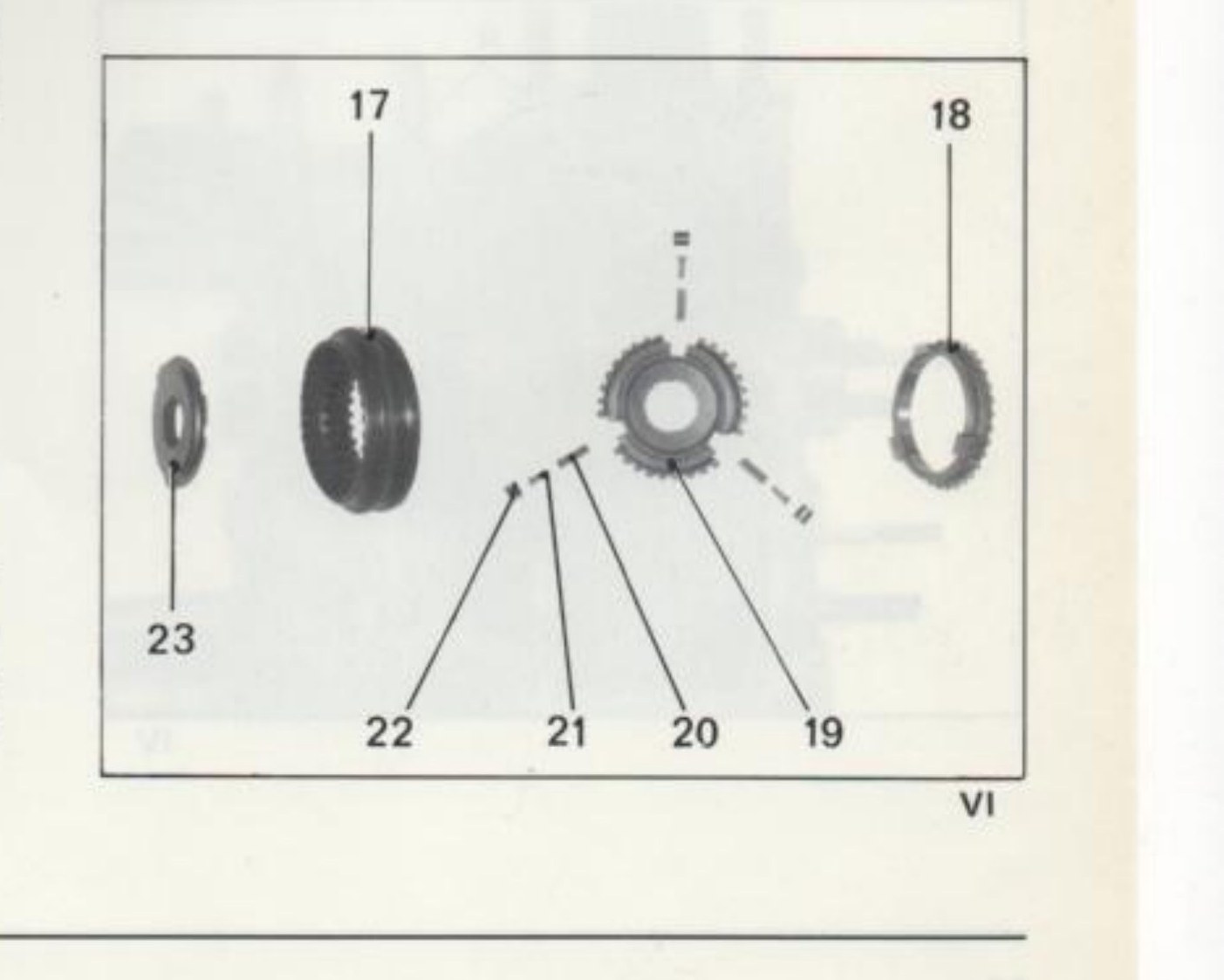

Montaggio sincronizzatore a rulli. Sistemare sull'ingranaggio (15) l'anello sincronizzatore (18) ed il manicotto scorrevole (17) (in posizione: "marcia inserita"). Sistemare il mozzo (19), le tre molle (20) ed i tre puntalini (21). Sistemare i tre rulli (22) respingendo nel contempo i nottolini (21) con un piccolo cacciavite. Sistemare la lamiera di ritegno (23). Portare il manicotto scorrevole in folle. Applicare l'attrezzo 1870411000 per ritegno pacco sincronizzatore 5ª velocità.
Montare (figg. V e VI)
Sull'albero primario (12):
- l'ingranaggio (16);
- il dado.
Sull'albero secondario (13):
- la boccola (14);
- l'ingranaggio (15);
- l'anello sincronizzatore (18);
- il pacco sincronizzatore e forcella 5ª velocità, il tutto trattenuto da 1870411000.
Chiudere i dadi per albero primario e secondario alla coppia di 19,6 daNm ed acciaccare i collarini dei dadi.
