Cambio - Differenziale

Revisione

21-27.

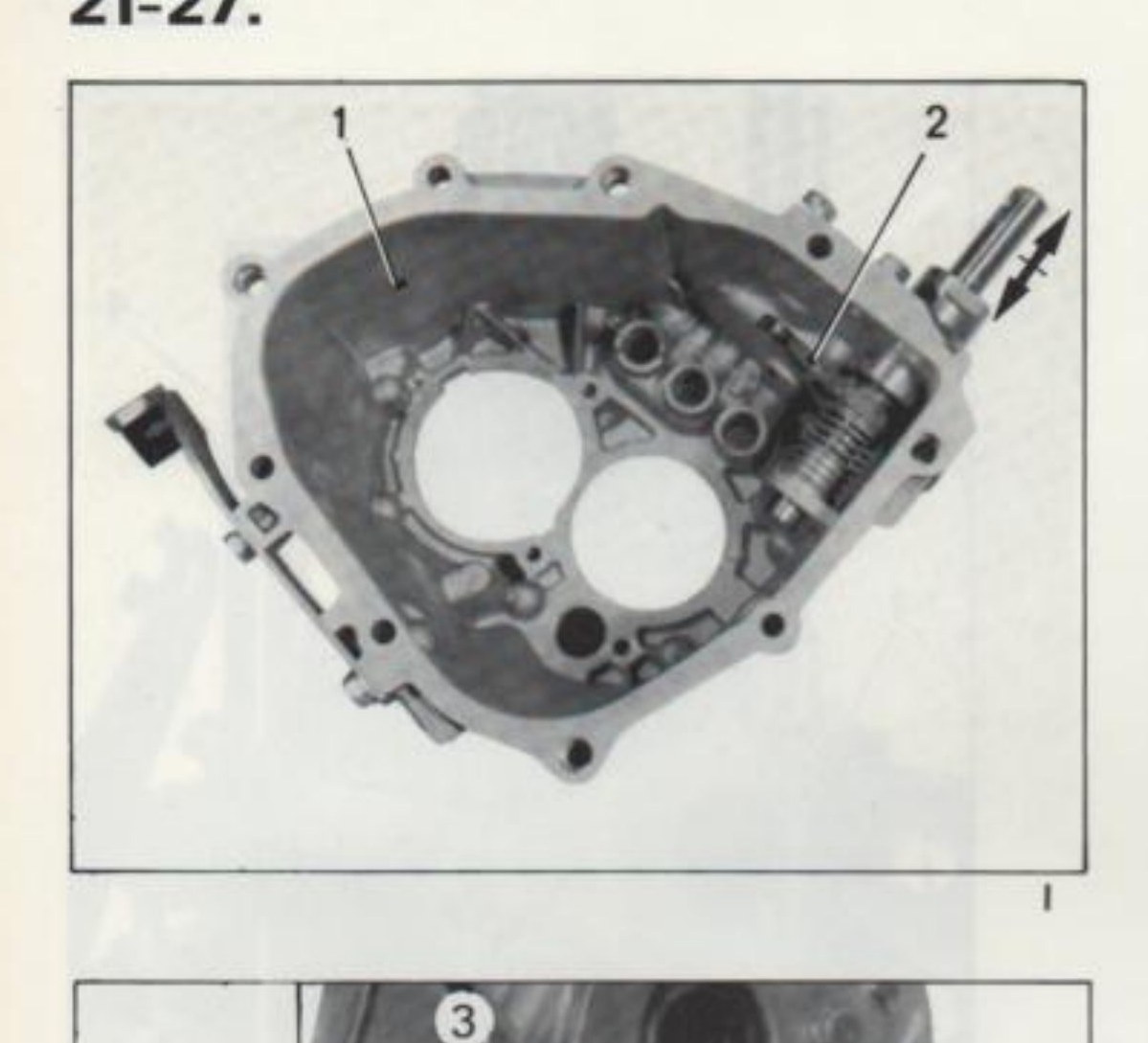

Scatola cambio (fig. I) - riferimenti 1, 2

Montare la scatola cambio (fig. I)

Assicurarsi che tutte le marce siano in folle. Inserire la scatola (1) assicurandosi che la leva selettrice (2) si posizioni perfettamente nei collegamenti di comando (quando la leva selettrice (2) è sistemata, il selettore non può spostarsi che nei due sensi (◄─►)).

Serraggio dadi scatola = 2,7 daNm

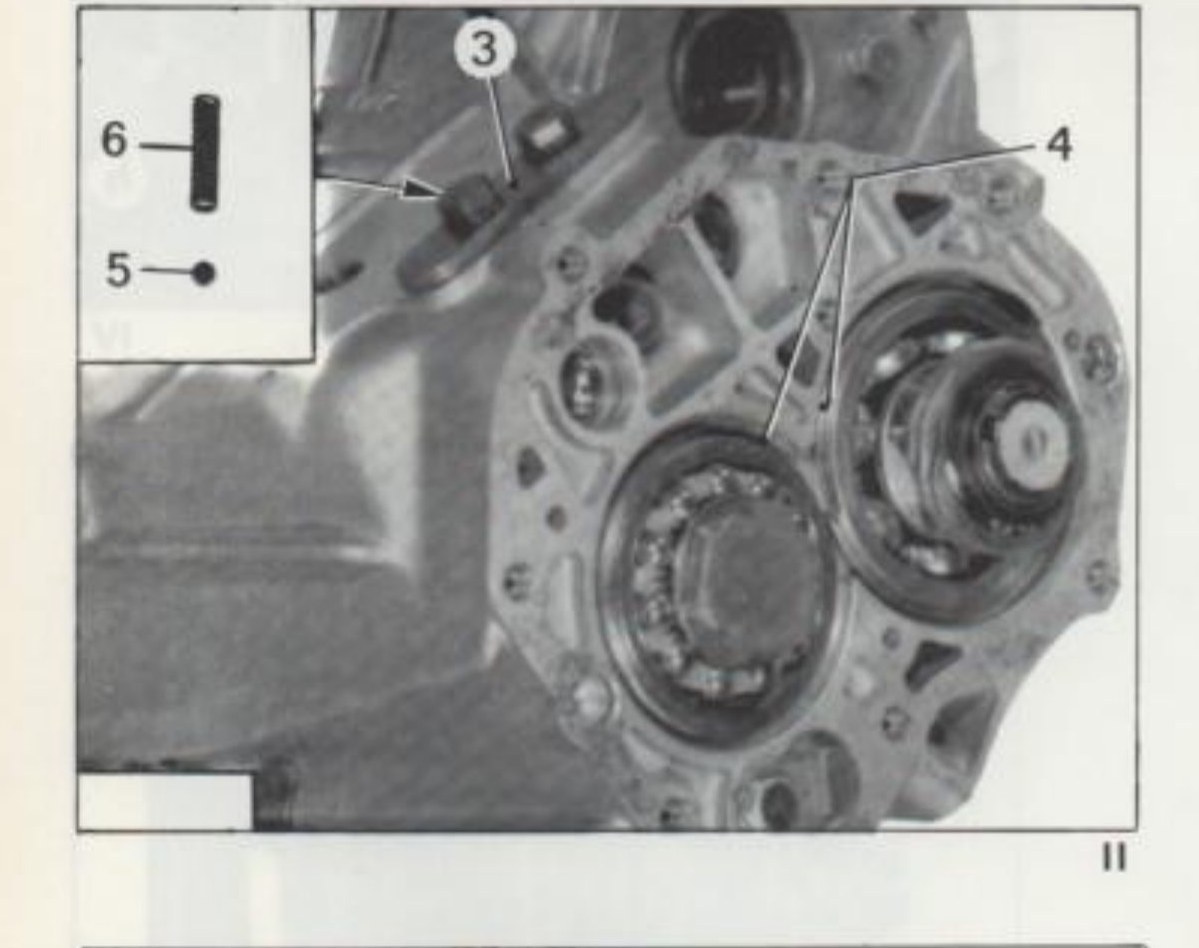

Anelli di ritegno e piastra di sicurezza (figg. II e III) - riferimenti 3, 4, 5, 6

Montare la piastra di sicurezza dei cuscinetti: (figg. II e III)

Cambio 4 marce: — Sistemare gli anelli di ritegno (4) dei cuscinetti.

Cambio 5 marce: — Sistemare i cuscinetti muniti degli anelli di ritegno.

Montare la piastra di sicurezza (7) dei cuscinetti.

Montare le sfere di bloccaggio (fig. II)

Sistemare le tre sfere (5) e le tre molle (6). Montare la guarnizione di carta e la piastrina (3).

Serraggio = 2,7 daNm

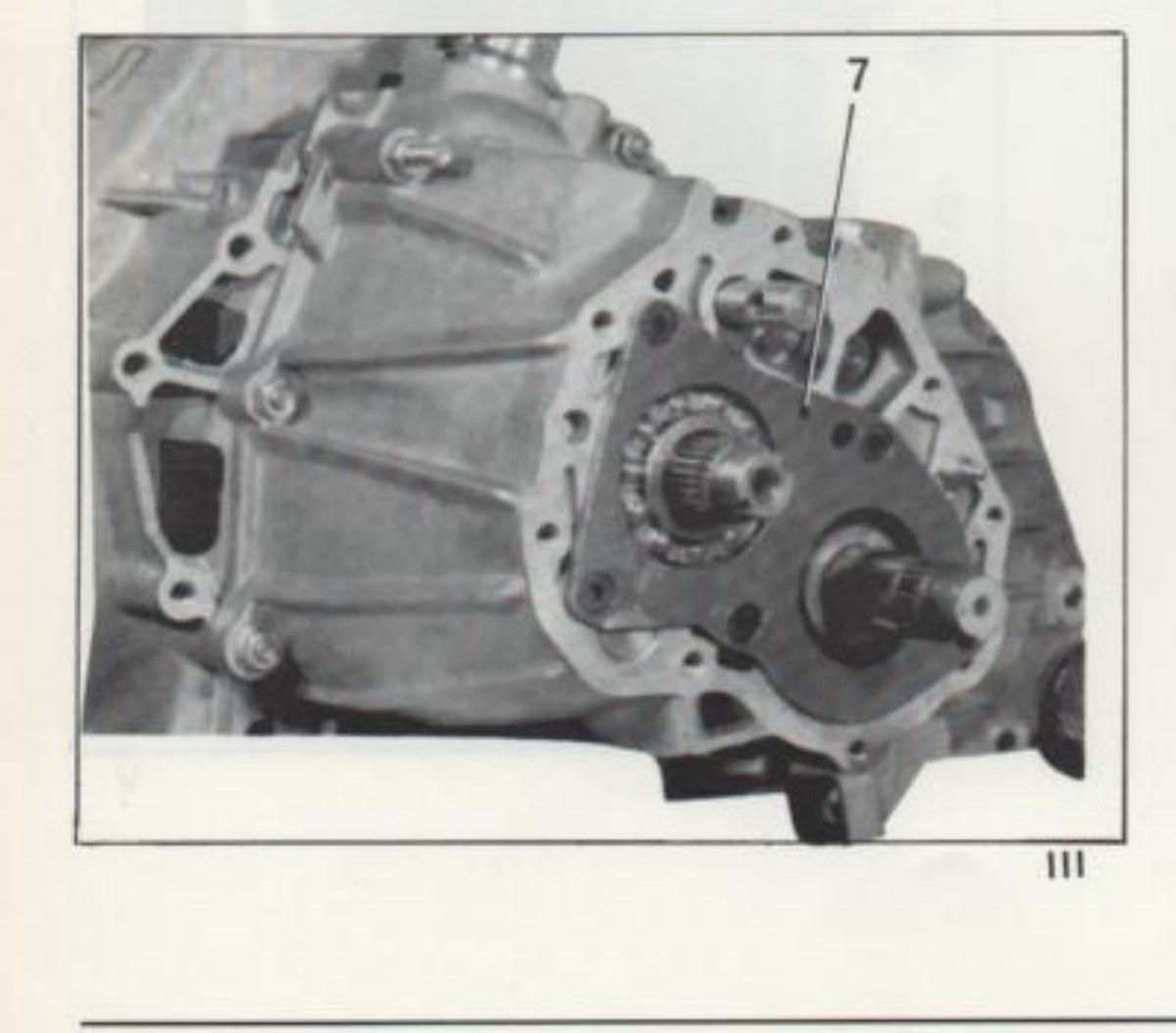

Piastra di sicurezza (fig. III) - riferimento 7

Cambio 5 marce: — Tipi di sincronizzatori possibili per 5ª velocità:
1ª possibilità (fig. IV)
Sincronizzatore a sfere; come per 1ª - 2ª - 3ª - 4ª velocità (per il montaggio vedere a pag. 19).
2ª possibilità (fig. V e VI)
Sincronizzatore a rulli
