Ducato

Cambio - Differenziale

Revisione
21-27.

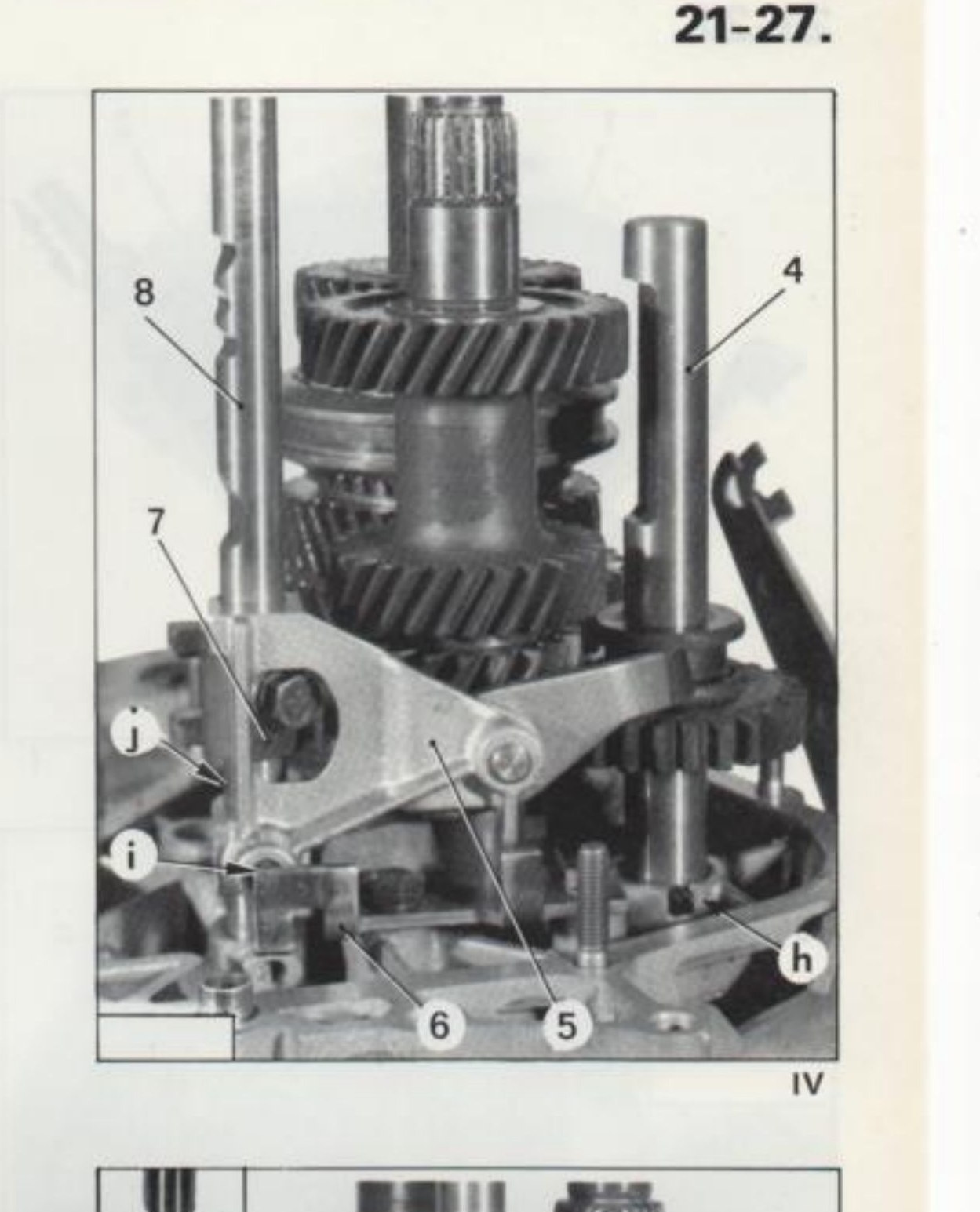

Montare il comando retromarcia o di 5ª velocità (fig. IV)

Posizionare il comando (5) con il suo nasello (7) sull'asta (8).

Cambio 4 marce: — Posizionare il distanziale in "j".
Cambio 5 marce: — Sistemare il pistone e la sua molla in "i". Il pistone deve introdursi nella scanalatura "e" dell'asta, fig. I.

Presentare l'insieme sul supporto (6) e sistemare il comando in posizione M.AR (retromarcia).

Posizionare l'asta (4) con l'ingranaggio retromarcia, la copiglia di ritegno nella sua sede "h" (lubrificare l'anello di tenuta dell'asta).

Montaggio comando retromarcia o 5ª velocità (fig. IV) — rif. 4, 5, 6, 7, 8, h, i
Montaggio comando retromarcia o 5ª velocità (fig. IV) — rif. 4, 5, 6, 7, 8, h, i

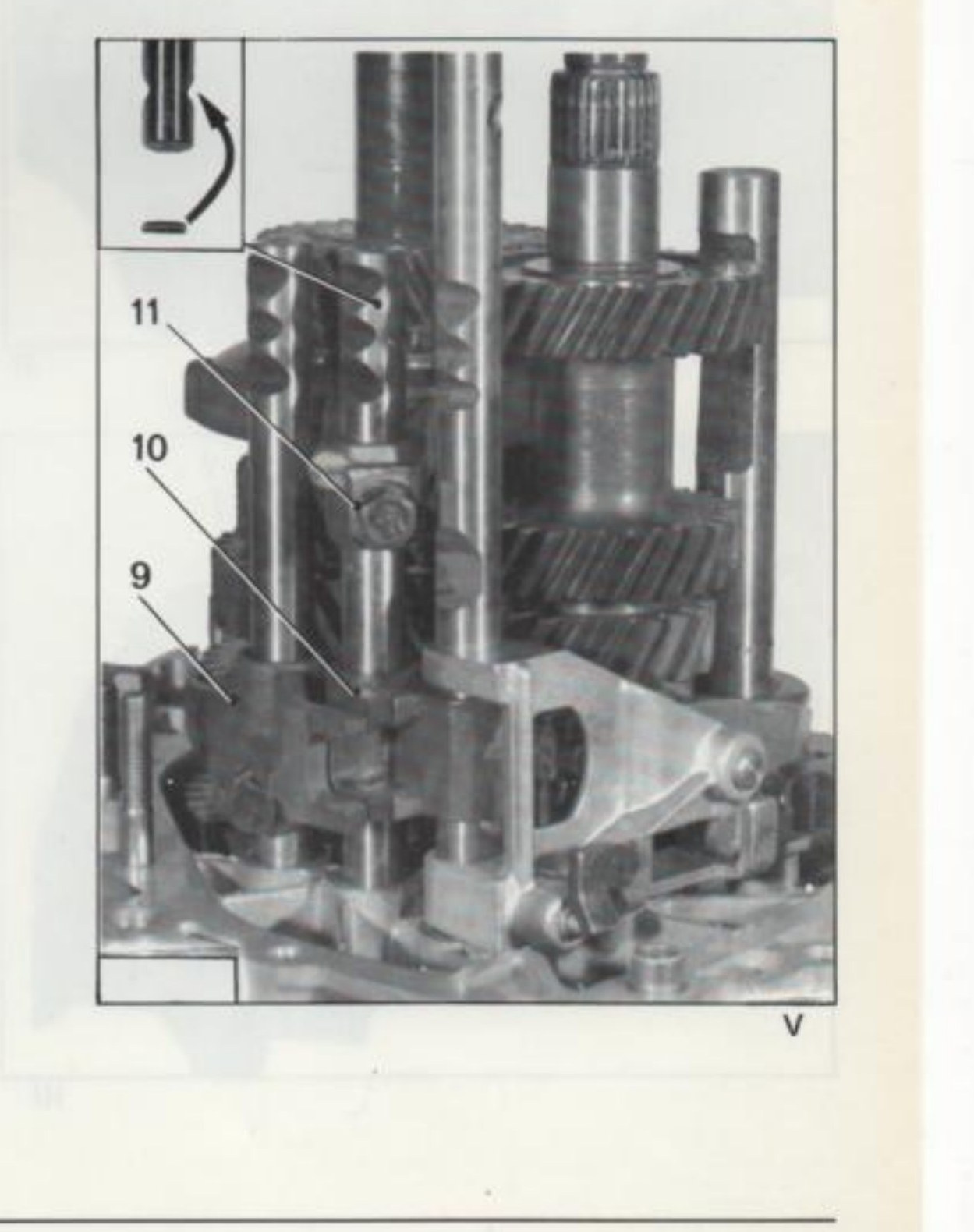

Posizionare (fig. V)

Serrare le viti alla coppia di 2,7 daNm (rondelle GROWER).

Montare la guarnizione di tenuta delle scatole.

Posizionamento naselli e forcelle (fig. V) — rif. 9, 10, 11
Posizionamento naselli e forcelle (fig. V) — rif. 9, 10, 11
23
