Cambio - Differenziale

Revisione
21-27.

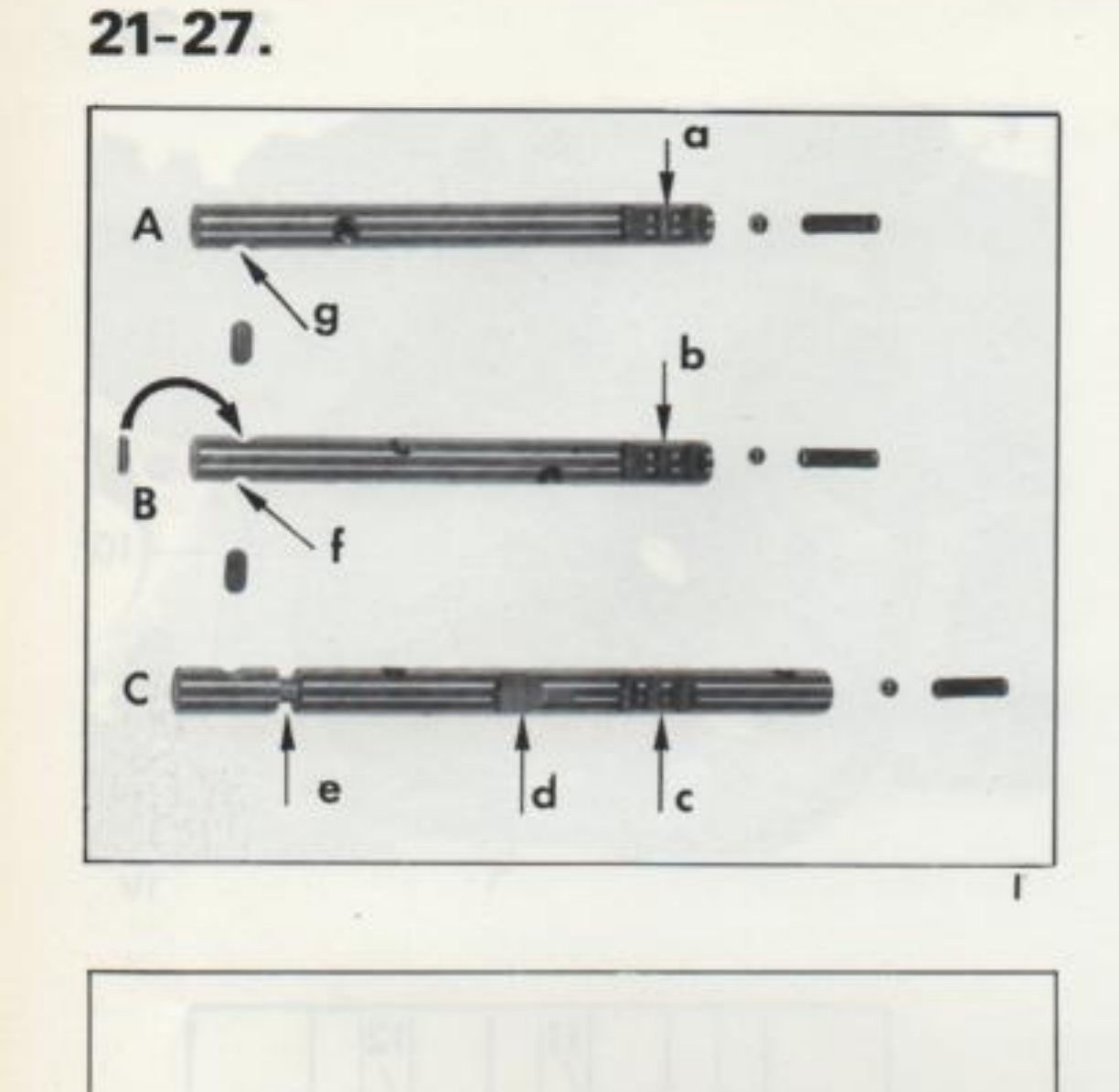

Aste per forcelle - identificazione scanalature (a, b, c, d, e, f, g) - fig. I
Aste per forcelle - identificazione scanalature (a, b, c, d, e, f, g) - fig. I

Identificazione delle aste per forcelle (fig. I)

A) Asta per forcella 1ª - 2ª velocità:

B) Asta per forcella 3ª - 4ª velocità:

Cambio 4 marce:
C) Asta comando retromarcia (non raffigurata):
— 2 scanalature in "c";
— 1 sfaccettatura in "d".
Cambio 5 marce:
C) Asta comando retromarcia e 5ª velocità:
— 3 scanalature in "c";
— 1 sfaccettatura in "d";
— 1 scanalatura in "e".

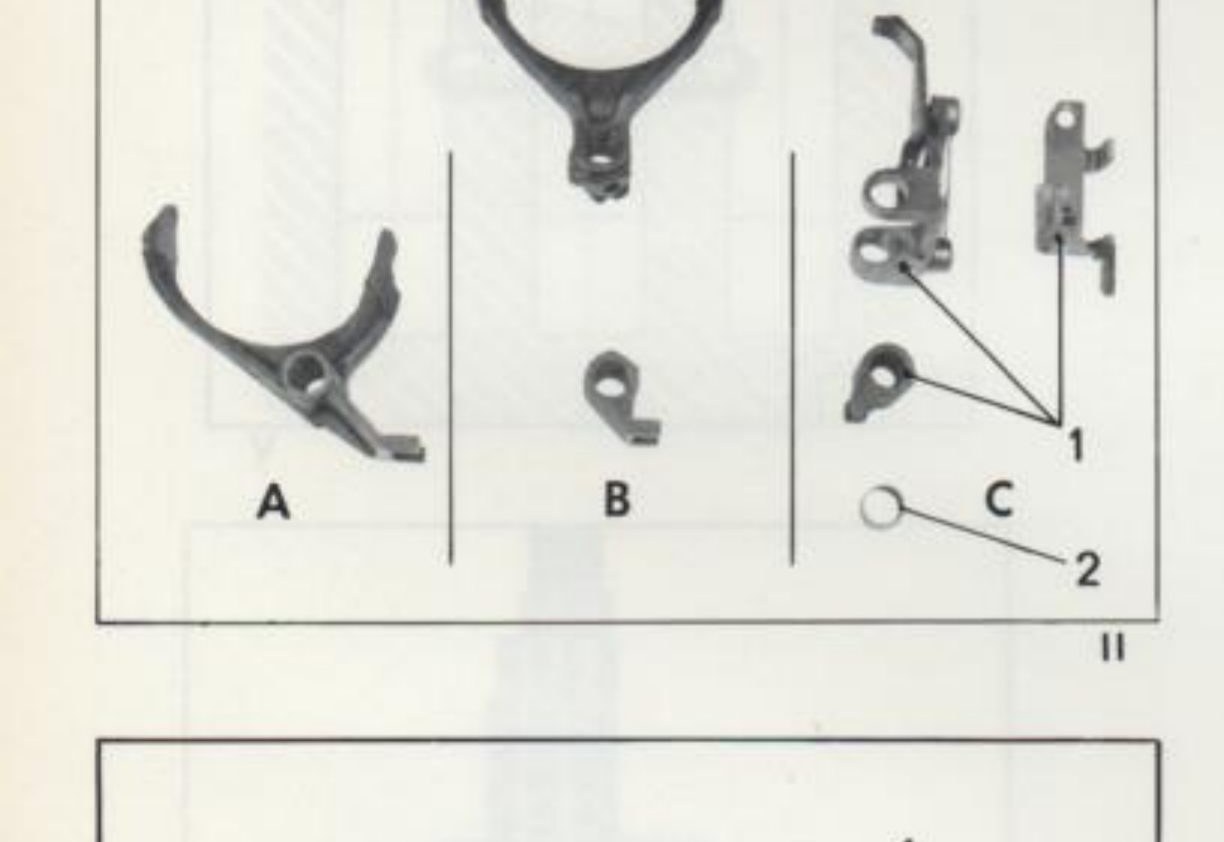

Forcelle e comando retromarcia (1, 2) - fig. II
Forcelle e comando retromarcia (1, 2) - fig. II

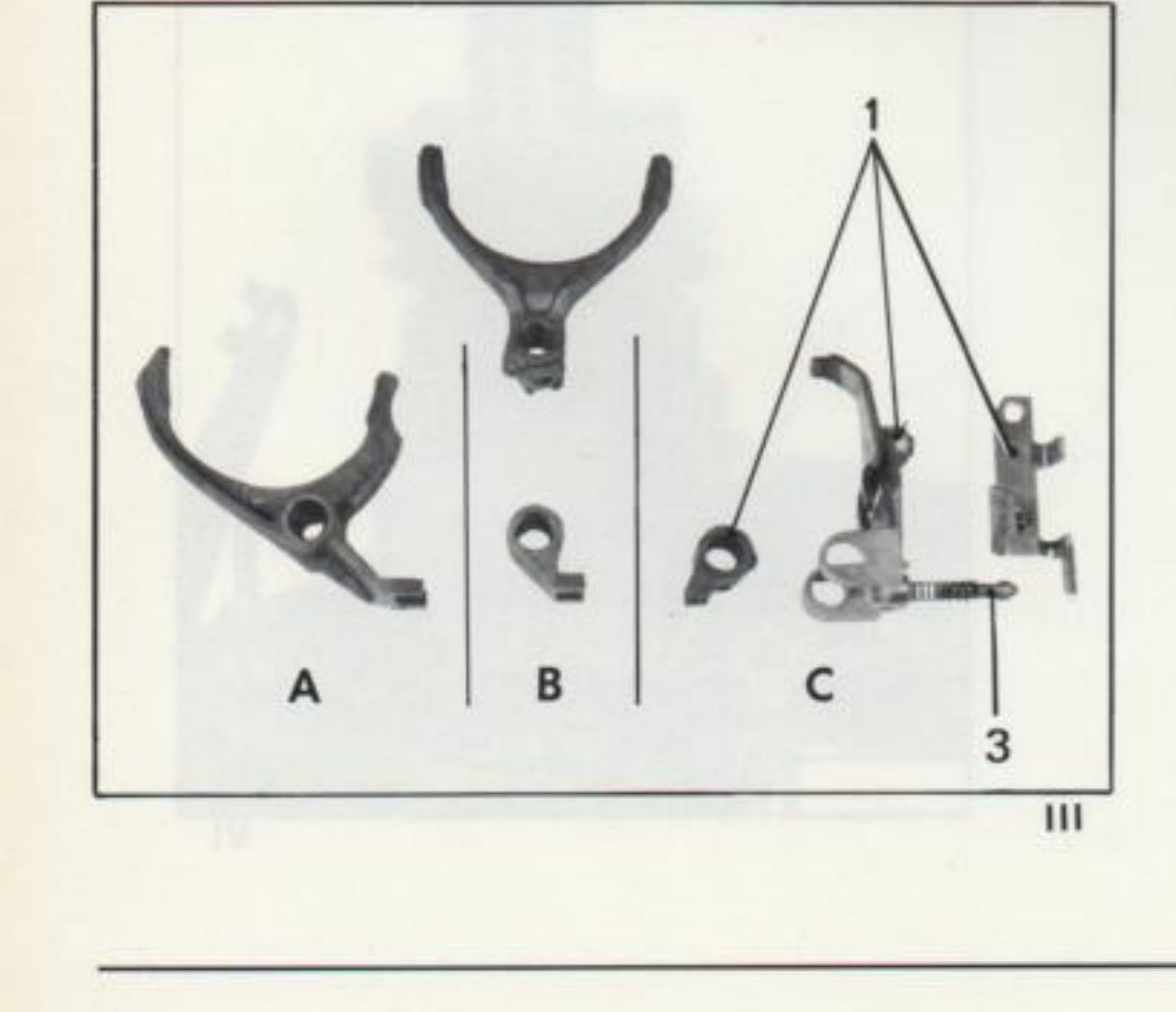

Forcelle e comando retromarcia (1, 3) - fig. III
Forcelle e comando retromarcia (1, 3) - fig. III

Identificazione delle forcelle e del comando retromarcia (figg. II e III)

A) Forcella 1ª - 2ª velocità.

B) Forcella e collegamento 3ª - 4ª velocità.

C) Forcella retromarcia o 5ª velocità.

Cambio 4 marce (fig. II):
— l'insieme (1) ed il distanziale (2).
Cambio 5 marce (fig. III):
— l'insieme (1) ed il pistone (3) con la sua molla.
