Ducato

Cambio - Differenziale

Revisione

21-27.

MONTAGGIO CAMBIO

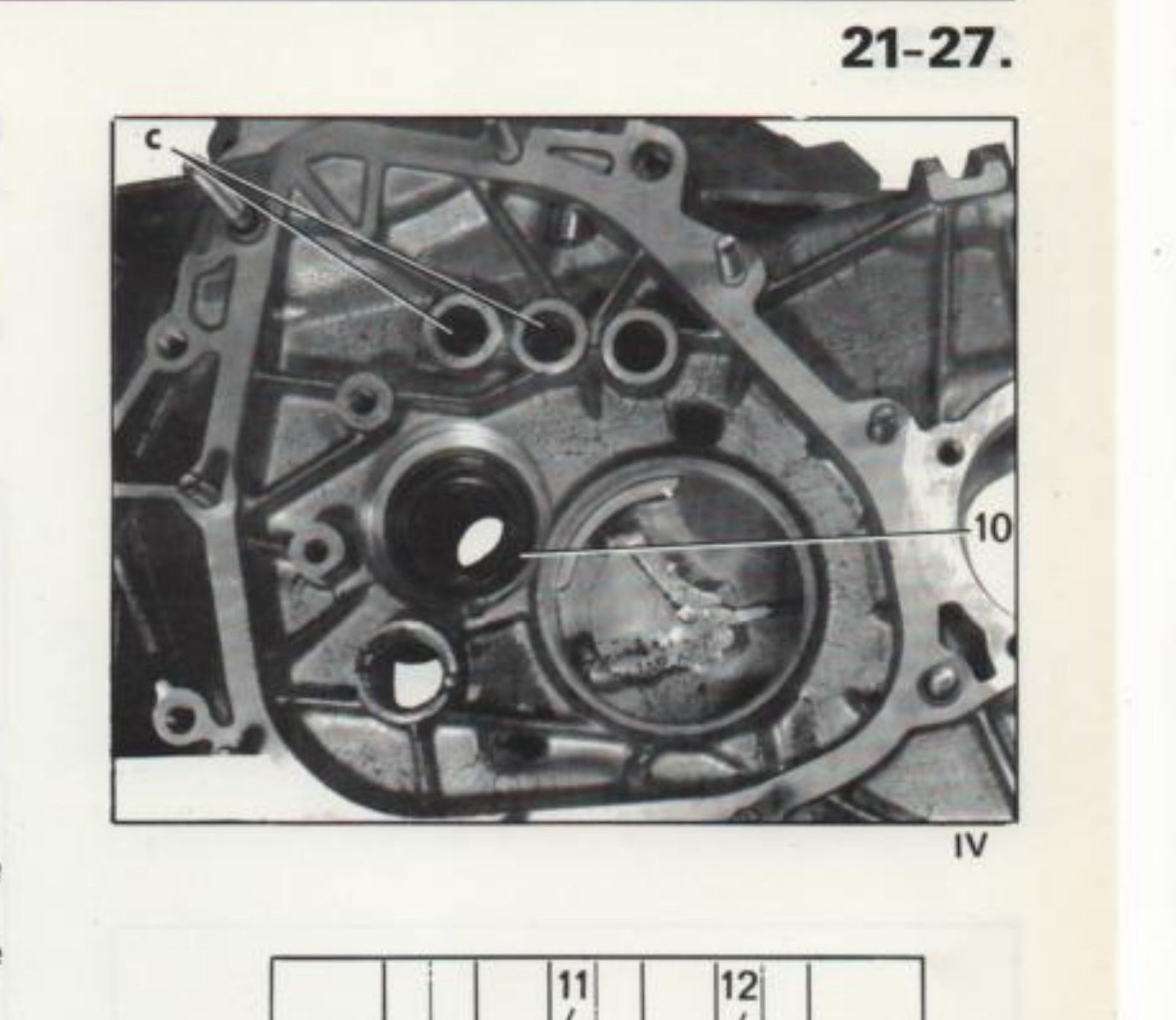

Fig. IV - Sede dei nottolini di bloccaggio aste e guarnizione (10)

Montare (figg. IV e V)

i nottolini (11) e (12) per bloccaggio aste nelle loro sedi "c";
riempire di grasso lo spazio fra le due labbra della guarnizione (10).

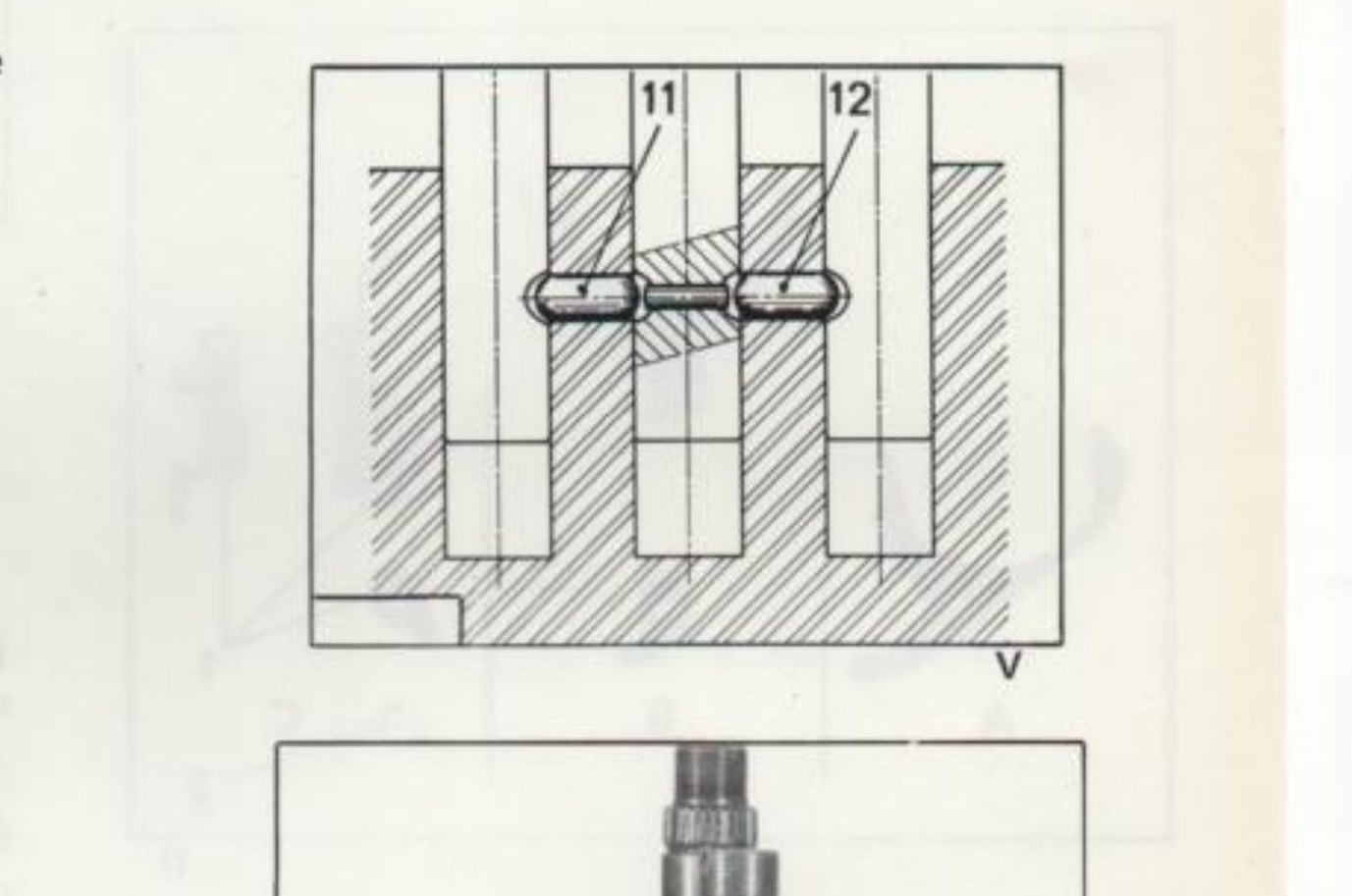

Fig. V - Nottolini di bloccaggio aste (11) e (12) in sezione

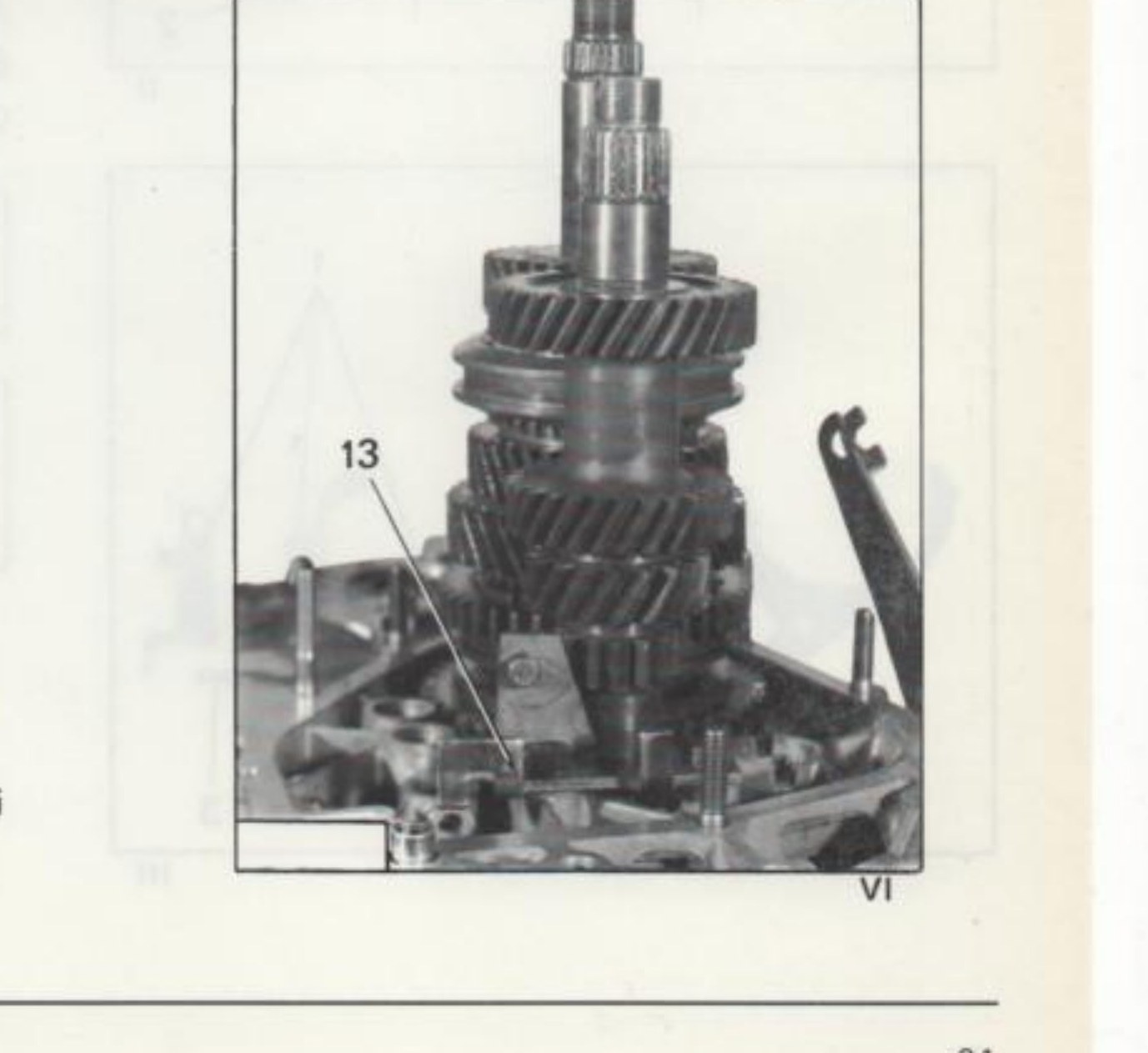

Fig. VI - Supporto (13) di fissaggio alberi primario e secondario

Montare gli alberi primario e secondario (fig. VI)

Gli alberi vanno montati insieme.

Montare il supporto (13) e serrare la vite di fissaggio alla coppia di 2,7 daNm.

21
