MONTAGGIO ALBERO SECONDARIO
Posizionare (fig. II)
- l'ingranaggio 1ª velocità (4);
- l'anello di sincronizzazione (3);
- l'insieme mozzo - manicotto scorrevole 1ª - 2ª velocità (2); (la gola "b" va orientata verso l'ingranaggio folle 1ª velocità).

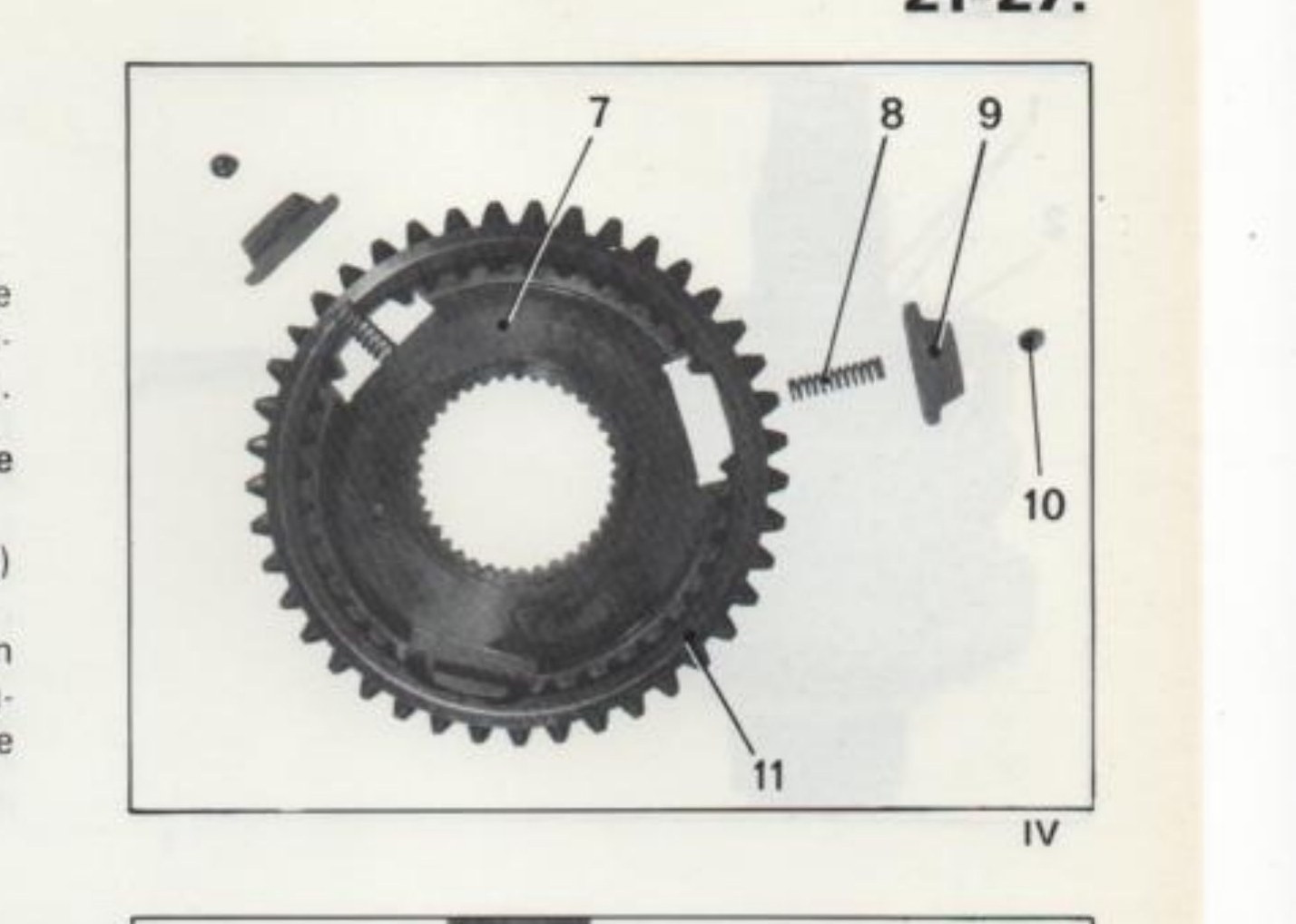

Montaggio di un sincronizzatore a sfere (fig. IV)
Sistemare nel mozzo (7) le tre molle (8) ed i tre tasselli (9).
Posizionare il manicotto scorrevole (11) in modo che la gola "b" sia rivolta verso la superficie piana del mozzo (7). Montare le tre sfere (10).

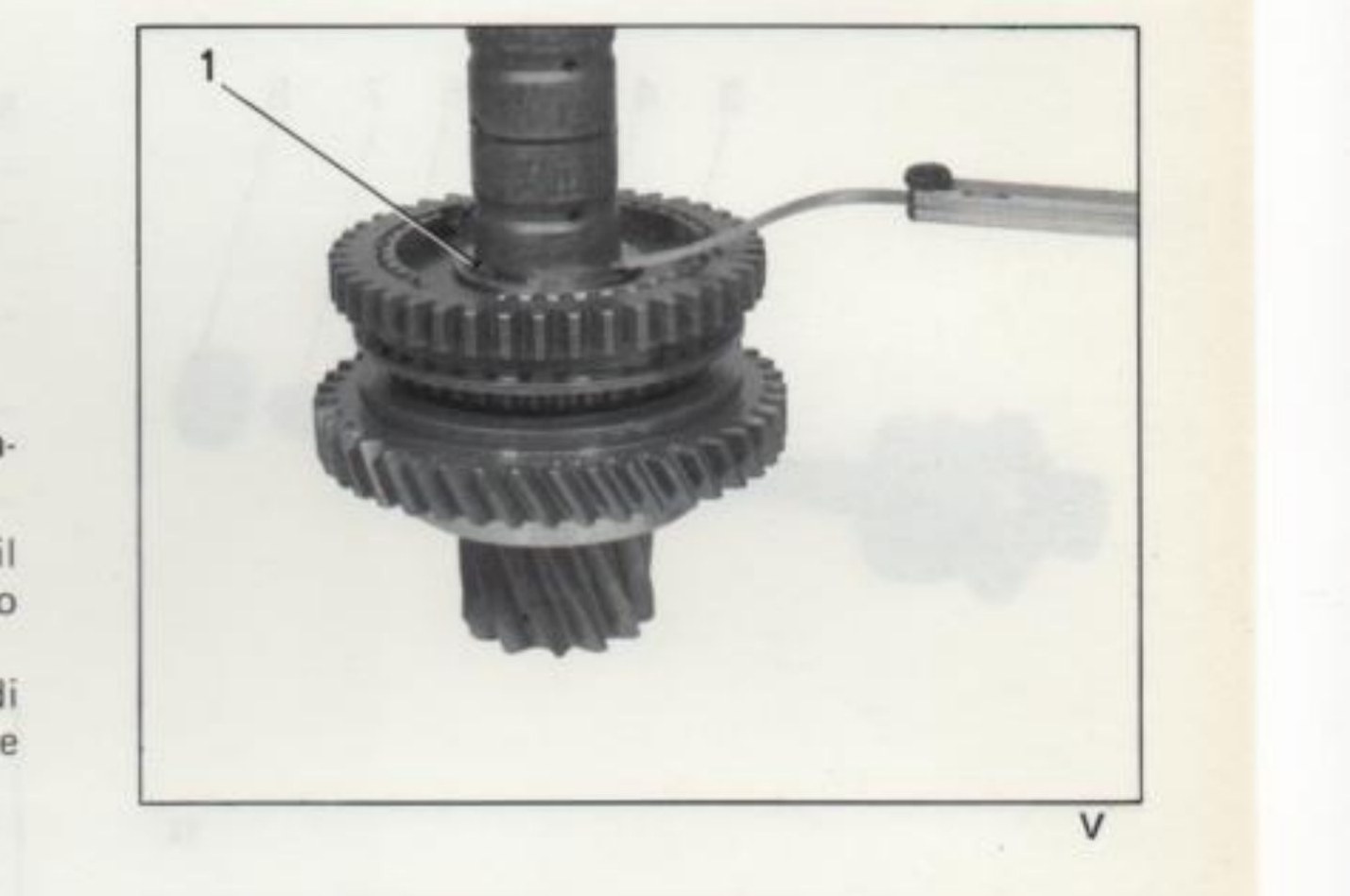

Determinare il giuoco assiale del mozzo sincronizzatore 1ª - 2ª velocità (fig. V)
Controllare che tra l'anello di ritegno (1) ed il fianco della gola sull'albero esista un giuoco massimo di 0,05 mm.
In caso contrario, scegliere tra gli anelli di ritegno forniti di ricambio, quello di spessore adeguato.

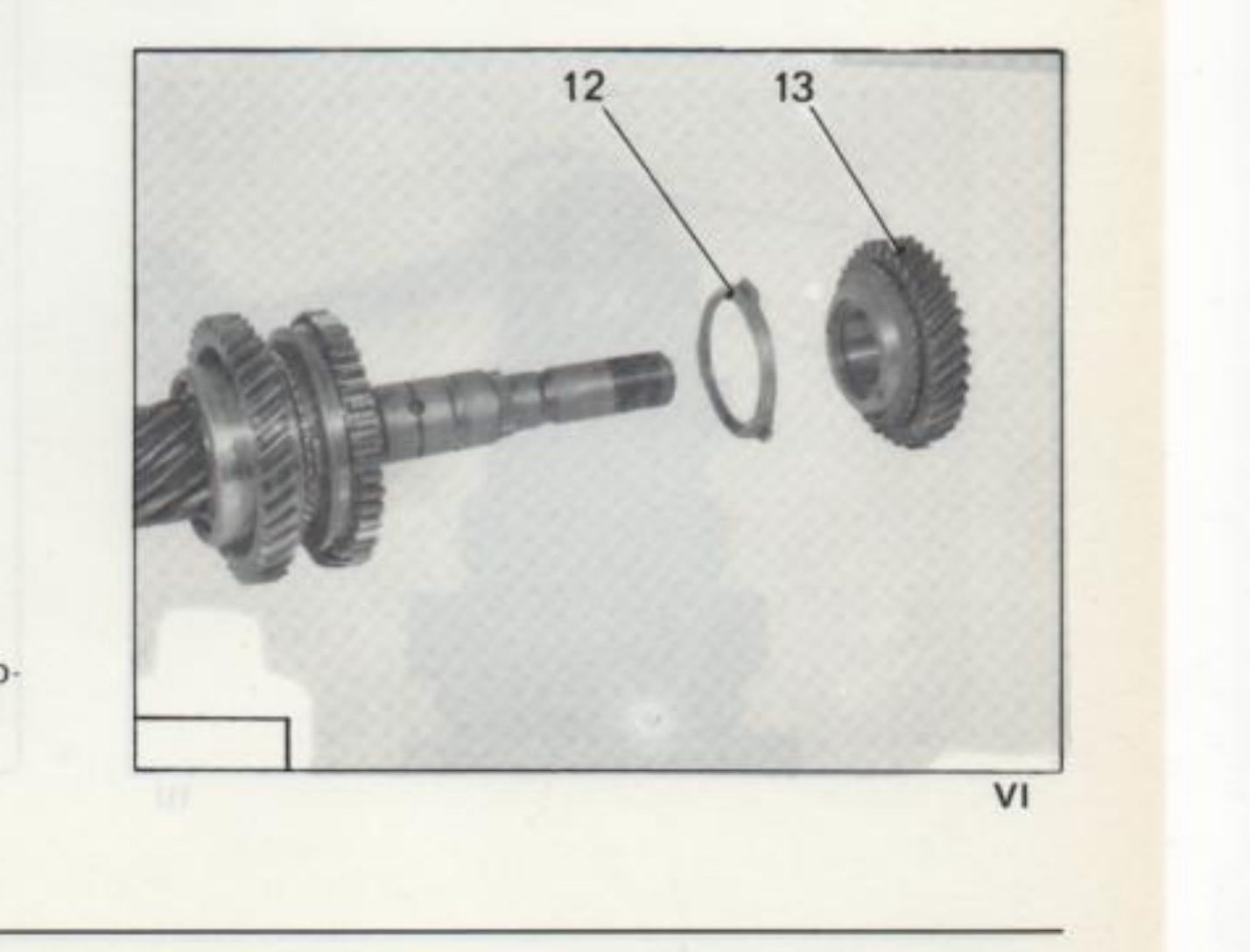

Montare (fig. VI)
- l'anello di sincronizzazione 2ª velocità (12);
- l'ingranaggio 2ª velocità (13).
