Cambio - Differenziale

Revisione

21-27

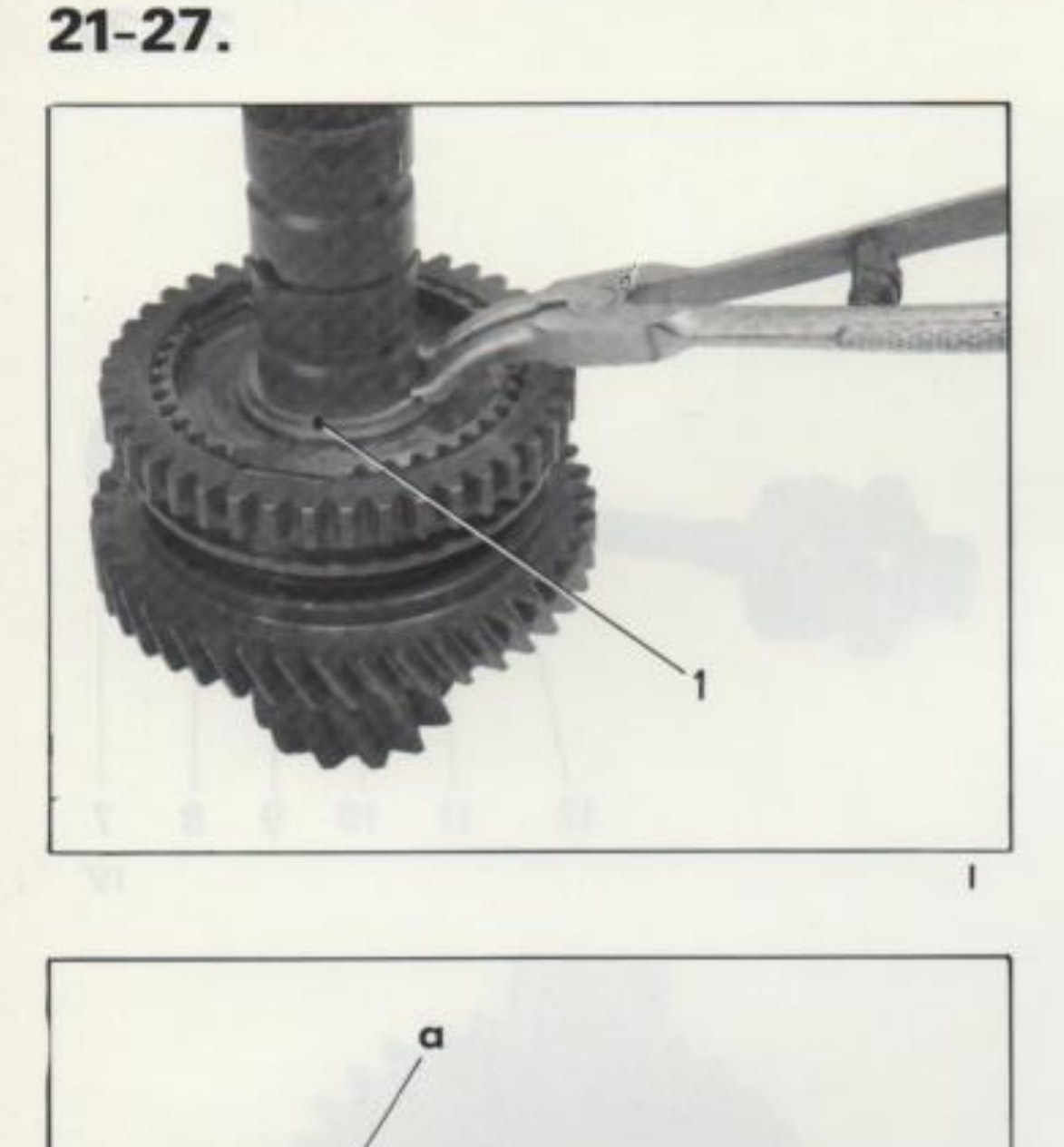

Estrazione anello elastico di ritegno (1) con la pinza - fig. I

Staccare (fig. I)

l'anello elastico di ritegno (1) con la pinza 1870406000.

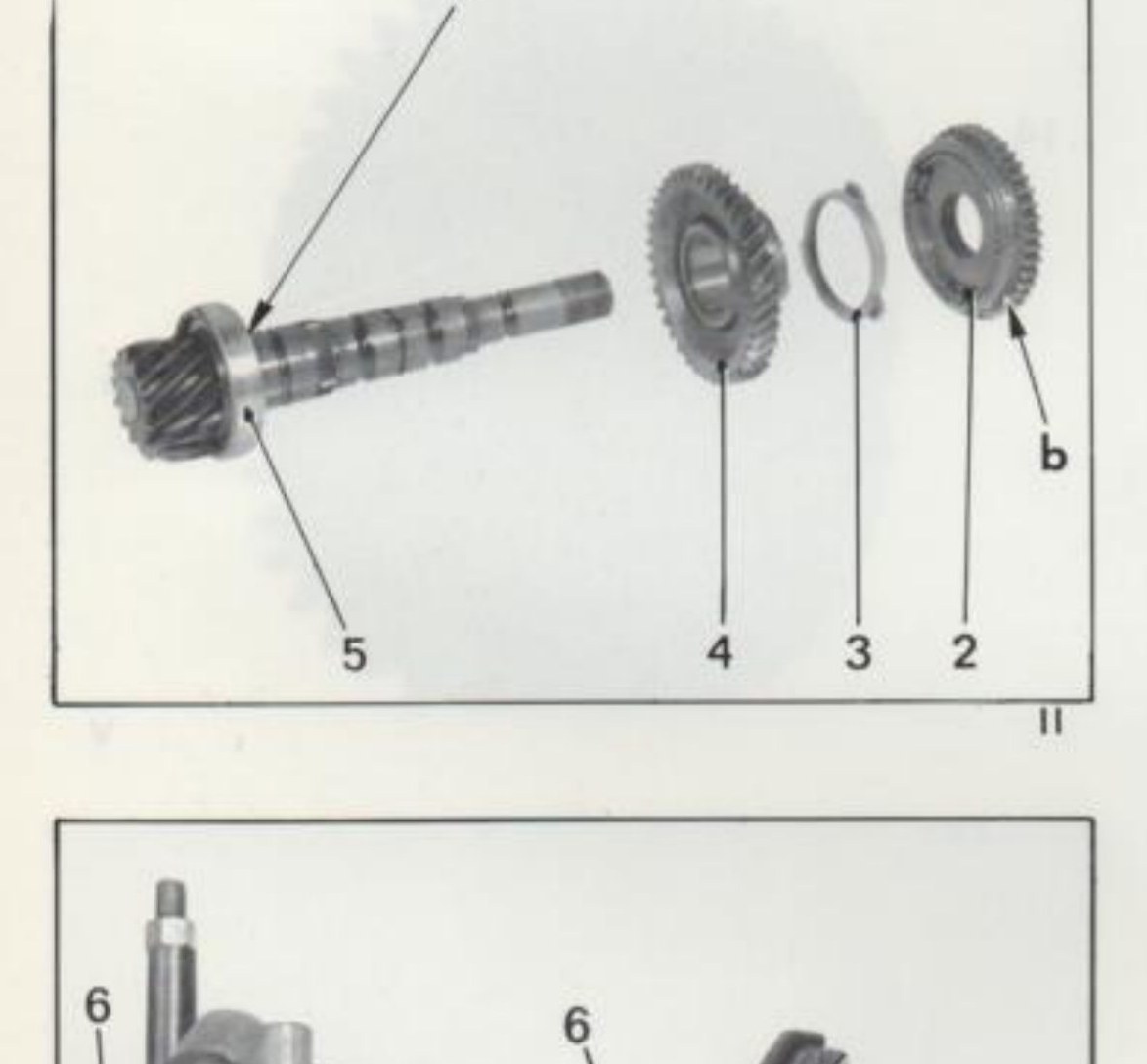

Mozzo-manicotto, anello di sincronizzazione e ingranaggio 1ª velocità - fig. II (rif. a, b, 2, 3, 4, 5)

Staccare (fig. II)

l'insieme mozzo - manicotto scorrevole 1ª - 2ª velocità (2);
l'anello di sincronizzazione (3);
l'ingranaggio 1ª velocità (4).

Sostituzione cuscinetto anteriore: fig. II e III

Smontare l'anello di ritegno "a" (fig. II) mediante pinza 1870406000.

Smontare il cuscinetto (5) utilizzando l'estrattore 1840005002 - 1840005306 - 1840005400 interponendo una rondella "c" a protezione della boccola in plastica (6) (fig. III).

Montare il cuscinetto (5) alla pressa utilizzando un tubo di ⌀ 42 x 48 mm e lunghezza di 280 mm; quindi posizionare l'anello di ritegno "a" (fig. II).

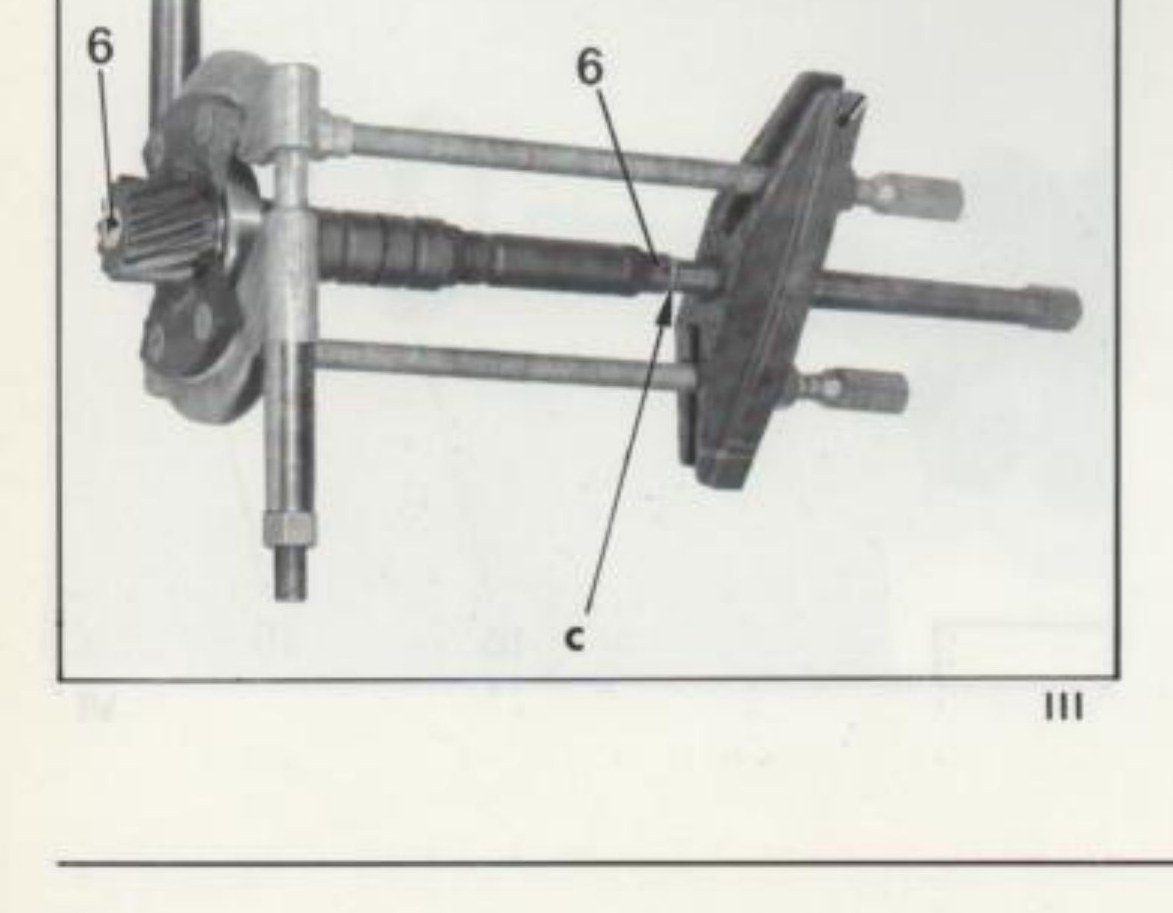

Albero secondario con boccole in plastica (6) - fig. III (rif. 6, c)

NOTA — Orientare la parte a punta dell'imboccatura degli anelli di ritegno nel senso opposto al particolare, per facilitare il suo eventuale smontaggio.

NOTA — I supporti dei diversi ingranaggi sull'albero secondario non devono presentare difetti. Ogni spianatura di tali supporti, con qualsiasi mezzo, è VIETATA. L'albero secondario deve avere le due boccole in plastica (6). Lubrificare con olio cambio i supporti degli ingranaggi e delle boccole di sincronizzazione prima del montaggio.
