Cambio - Differenziale

Revisione

21-27.

Smontare (fig. IV)

l'ingranaggio 4ª velocità (7) e la sua boccola (8);
l'anello di sincronizzazione 4ª velocità (9);
l'insieme mozzo - manicotto scorrevole (10);
l'anello di sincronizzazione 3ª velocità (11);
l'ingranaggio 3ª velocità (12).

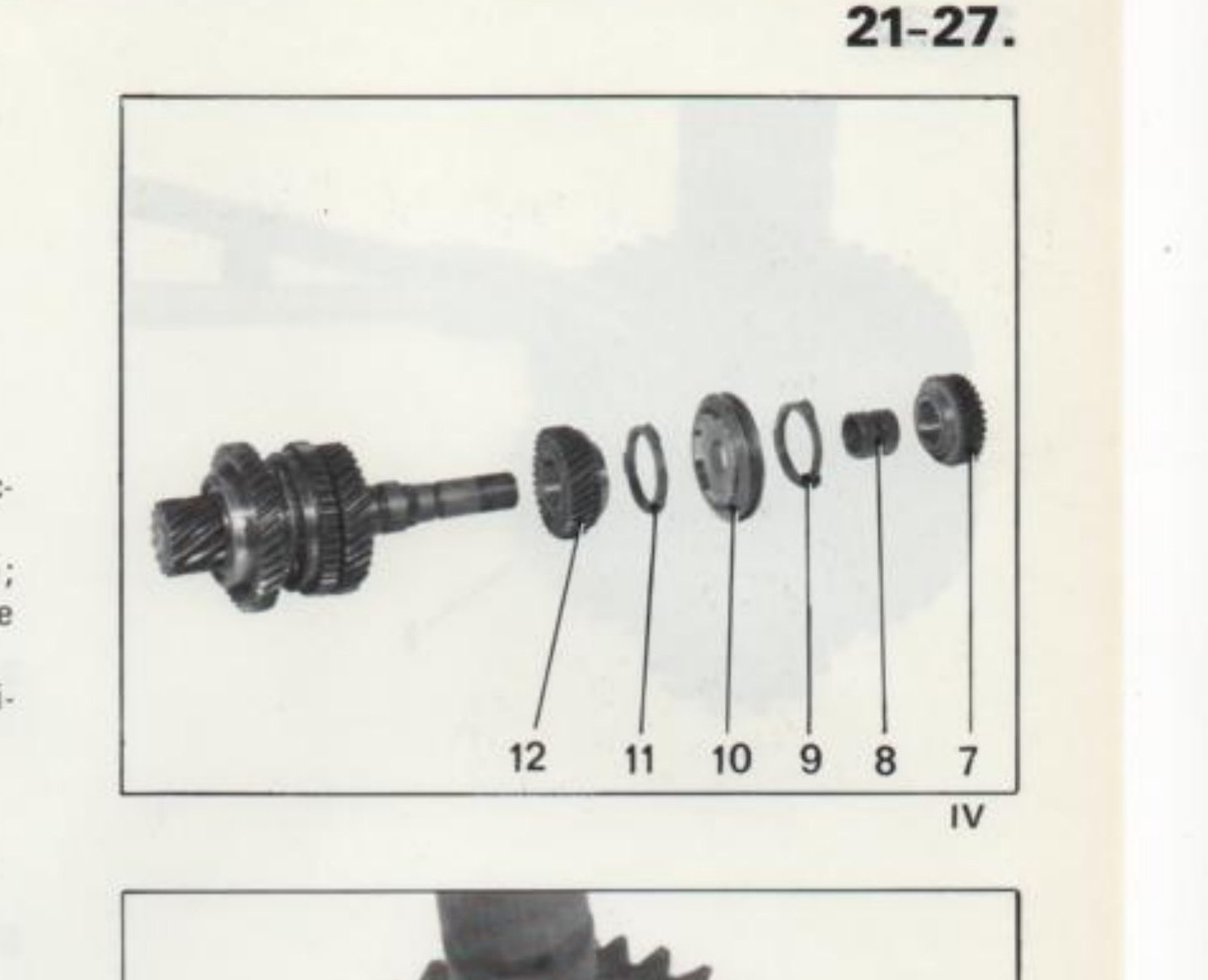

fig. IV — Albero secondario: ingranaggi 4ª e 3ª velocità, boccola, anelli di sincronizzazione, mozzo-manicotto (rif. 12, 11, 10, 9, 8, 7)

Staccare (fig. V)

l'anello di ritegno (14);
i due semianelli di spallamento (13).

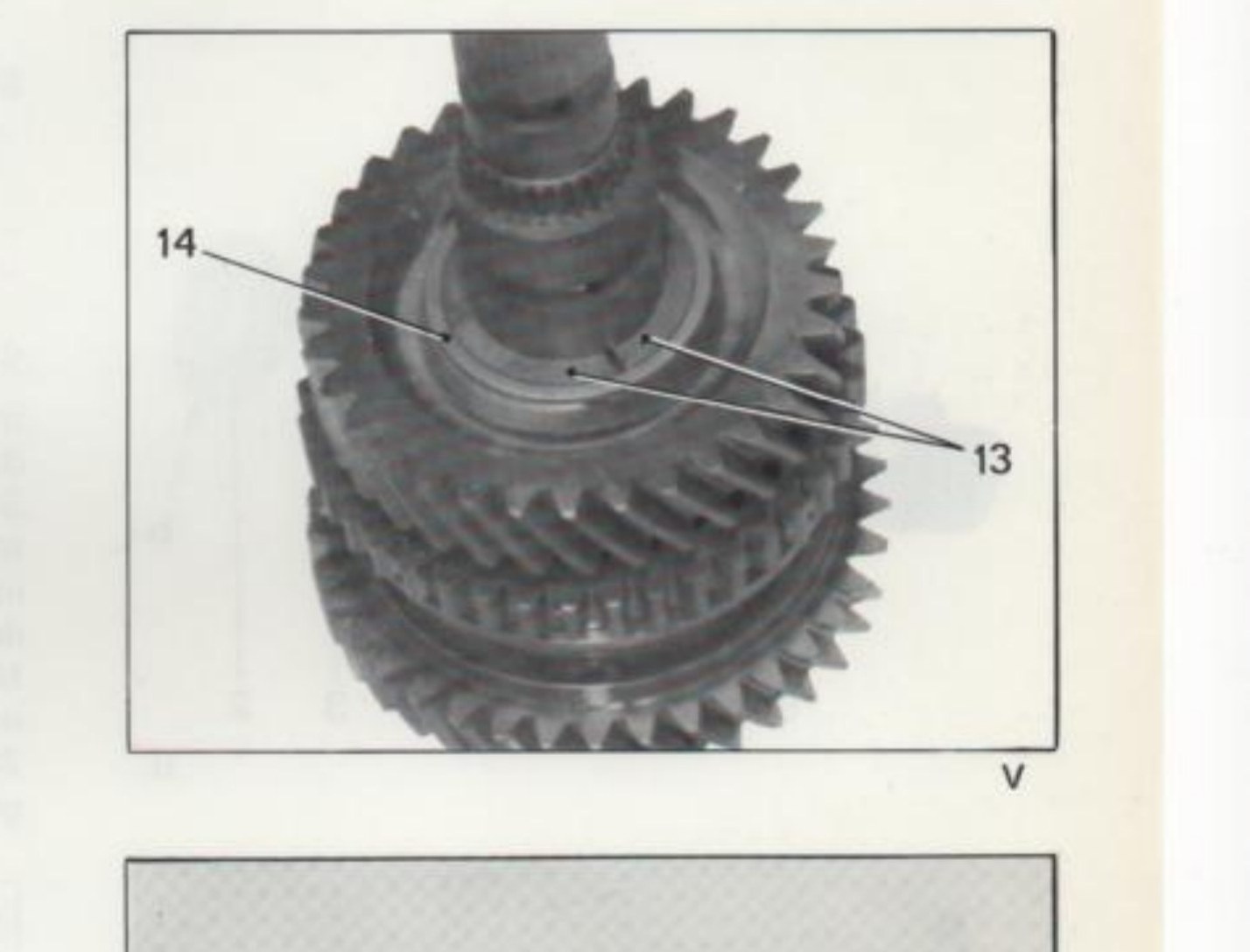

fig. V — Anello di ritegno (14) e semianelli di spallamento (13)

Staccare (fig. VI)

l'ingranaggio 2ª velocità (15);
l'anello di sincronizzazione 2ª velocità (16).

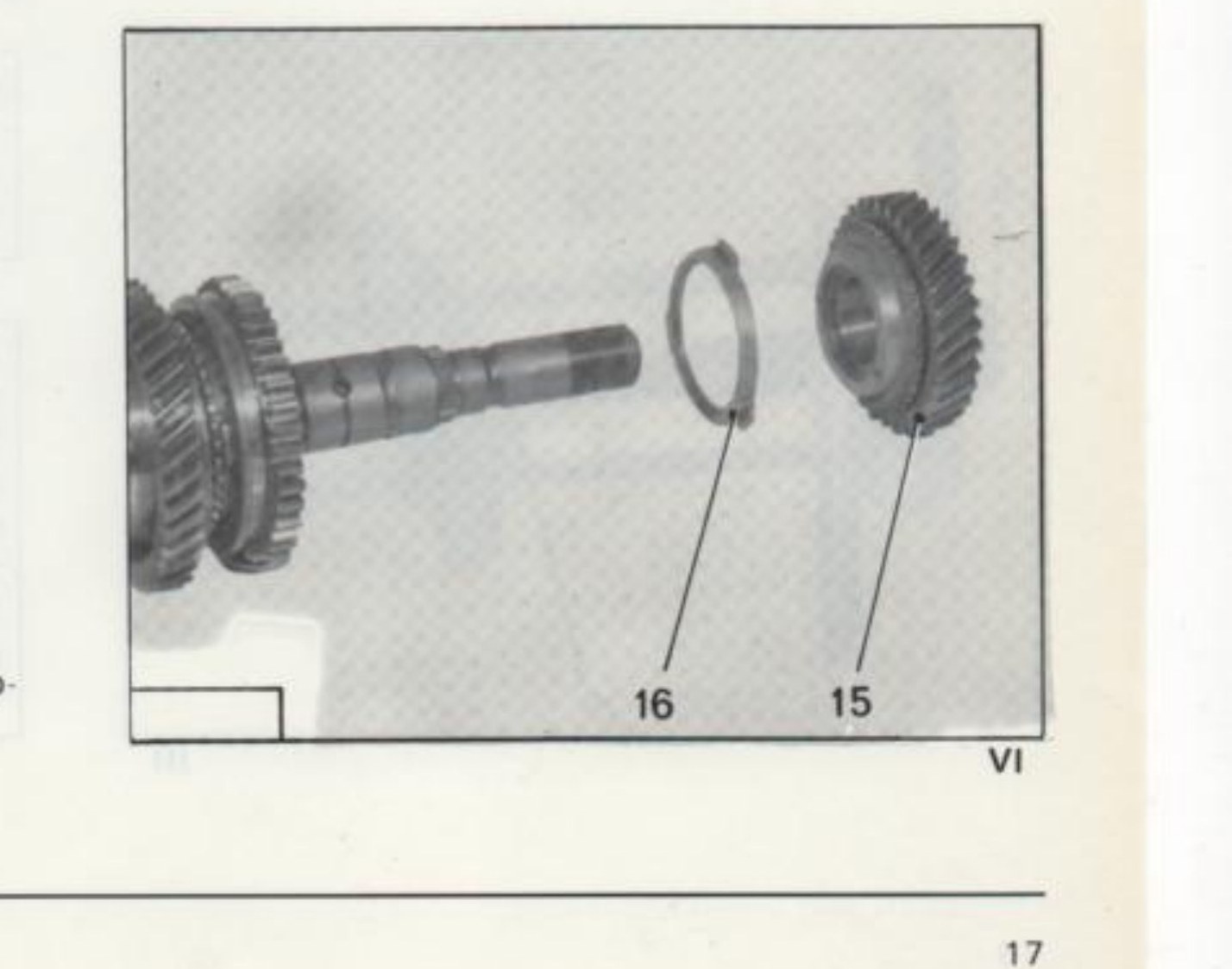

fig. VI — Ingranaggio 2ª velocità (15) e anello di sincronizzazione 2ª velocità (16)
