Cambio - Differenziale

Revisione

21-27.

Smontaggio albero primario: fissaggio in morsa e estrazione cuscinetto (1) - rif. a, 1

Albero primario, smontaggio cuscinetto (2)

Smontaggio albero secondario: ingranaggio prima velocità (4), manicotto (5), dado (3), cuscinetto (6)

SMONTAGGIO ALBERO PRIMARIO

Sostituzione cuscinetti albero primario (figg. I e II)

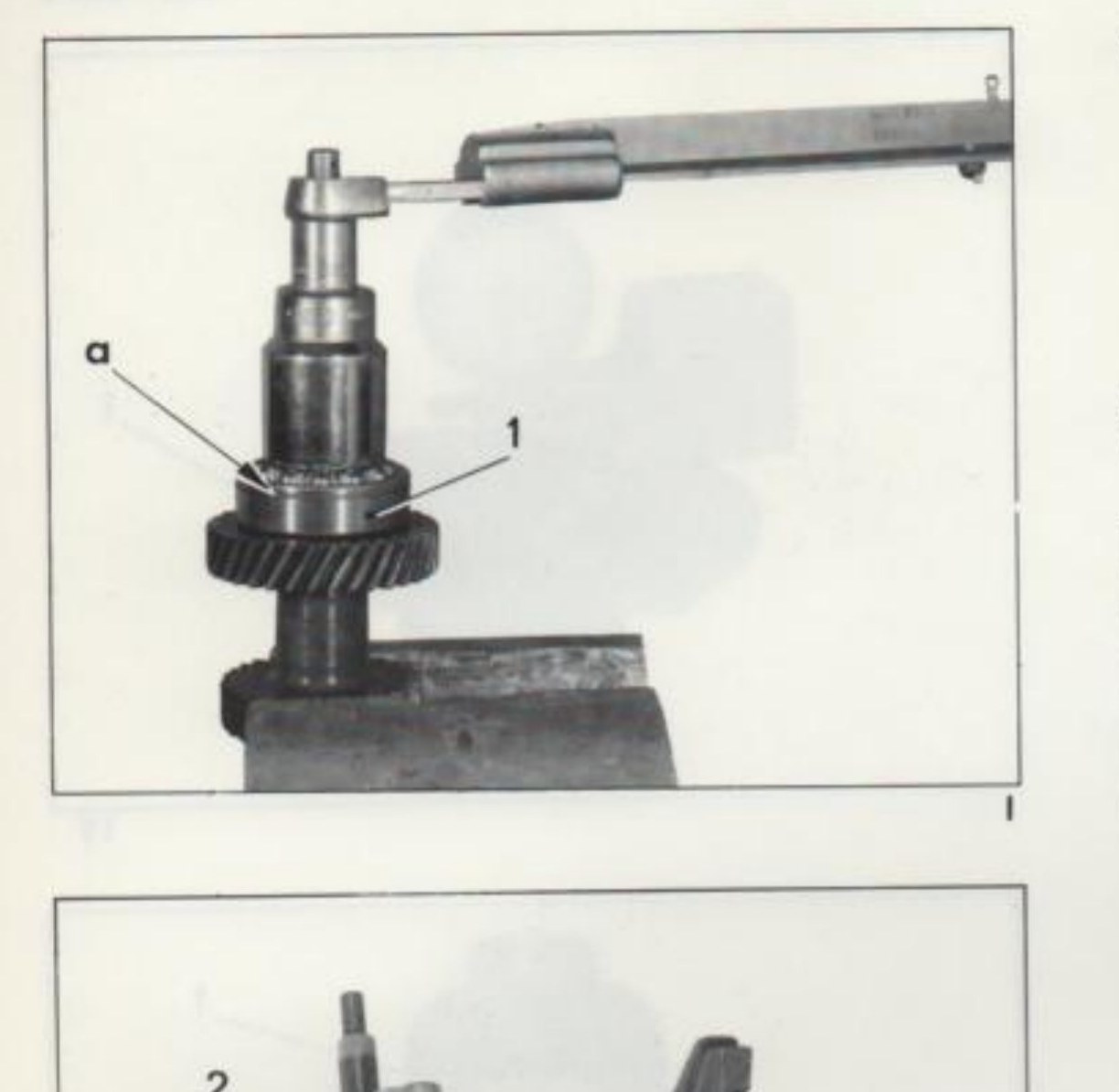

Cambio 4 marce (fig. I) — Fissare l'albero primario in una morsa munita di ganasce. Smontare la vite di fissaggio ed estrarre il cuscinetto (1). Al montaggio, posizionare il cuscinetto (1) (senza anello di ritegno) con la scanalatura "a" orientata verso l'estremità dell'albero. Serrare la vite alla coppia di 13,7 daNm

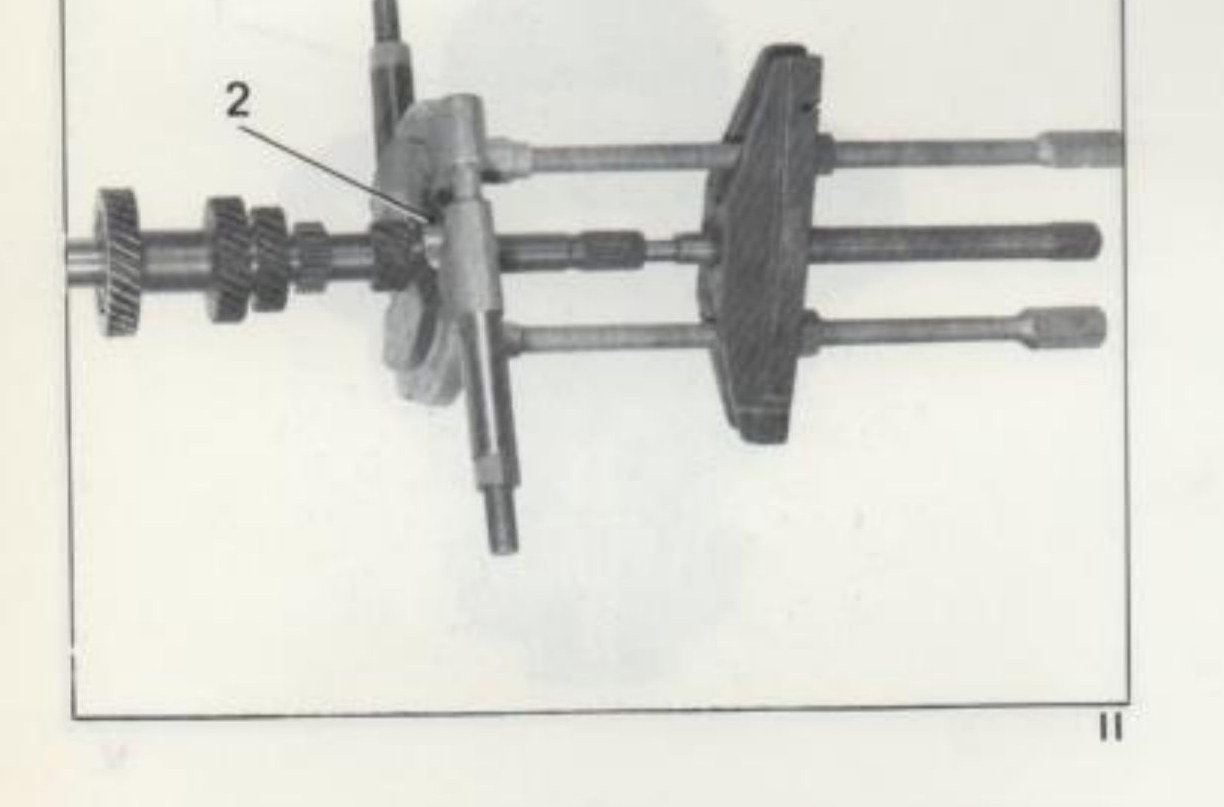

Smontare il cuscinetto (2) mediante l'attrezzo 1840005002 · 1840005306 · 1840005400. Montare il cuscinetto (2) utilizzando un tubo da costruirsi in loco (⌀ 36 x 42 mm, lunghezza 200 mm).

SMONTAGGIO ALBERO SECONDARIO

Smontare l'albero secondario.

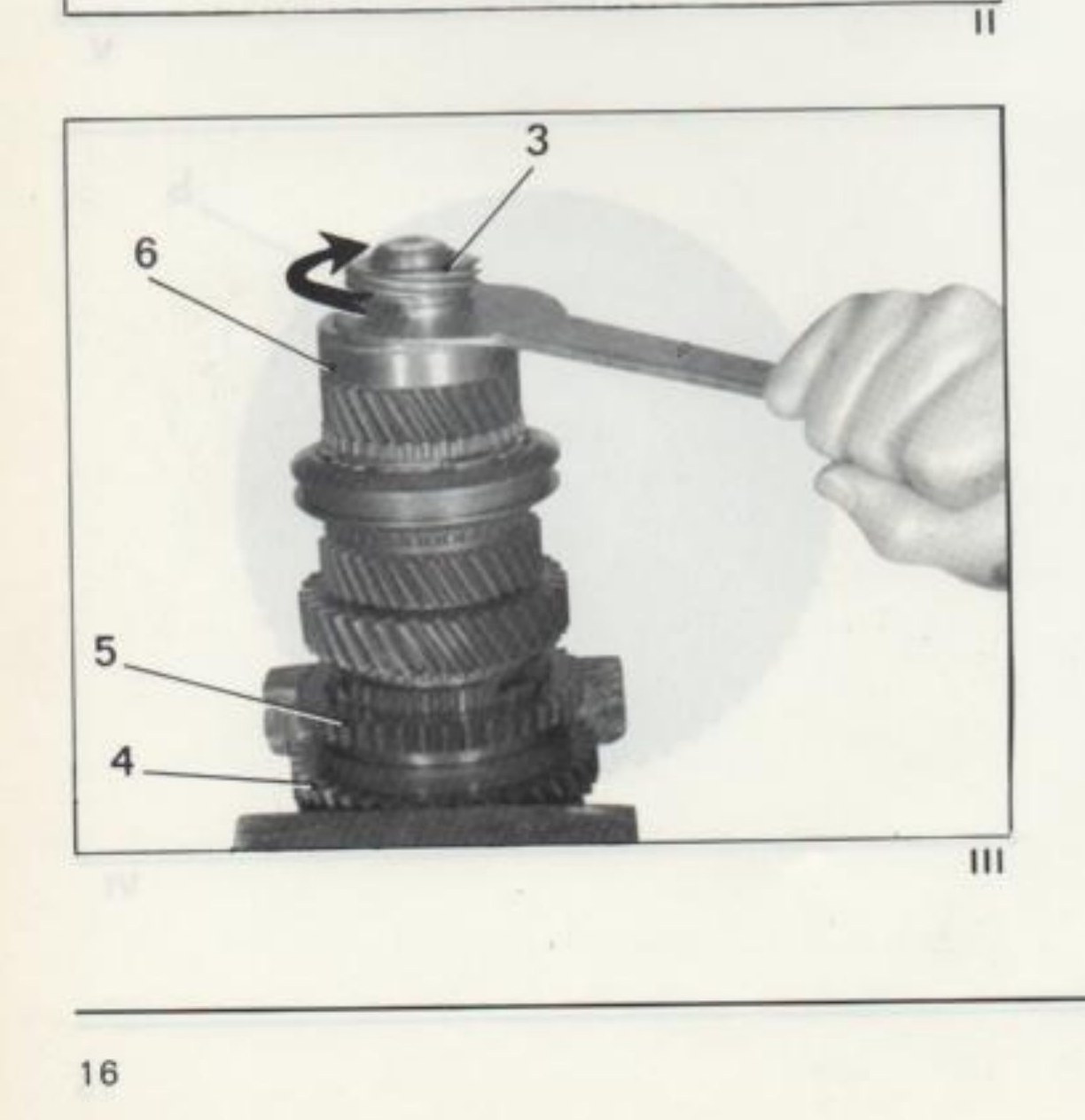

Cambio 4 marce (fig. III) — Fissare l'ingranaggio prima velocità (4) in morsa e renderlo solidale all'albero secondario mediante il manicotto scorrevole (5). Smontare il dado (3) utilizzando la chiave 1870405000 (da usare con chiave dinamometrica 1889802001).

ATTENZIONE: dado (3) con passo sinistro.

Staccare il cuscinetto (6).
