Cambio - Differenziale

Revisione
21-27.

Posizionare il comparatore così tarato sulla flangia (1) come illustrato in fig. IV, e controllare che il giuoco esistente sia di 0,10 mm. In caso contrario, inserire un anello di registro in fibra di spessore adeguato.

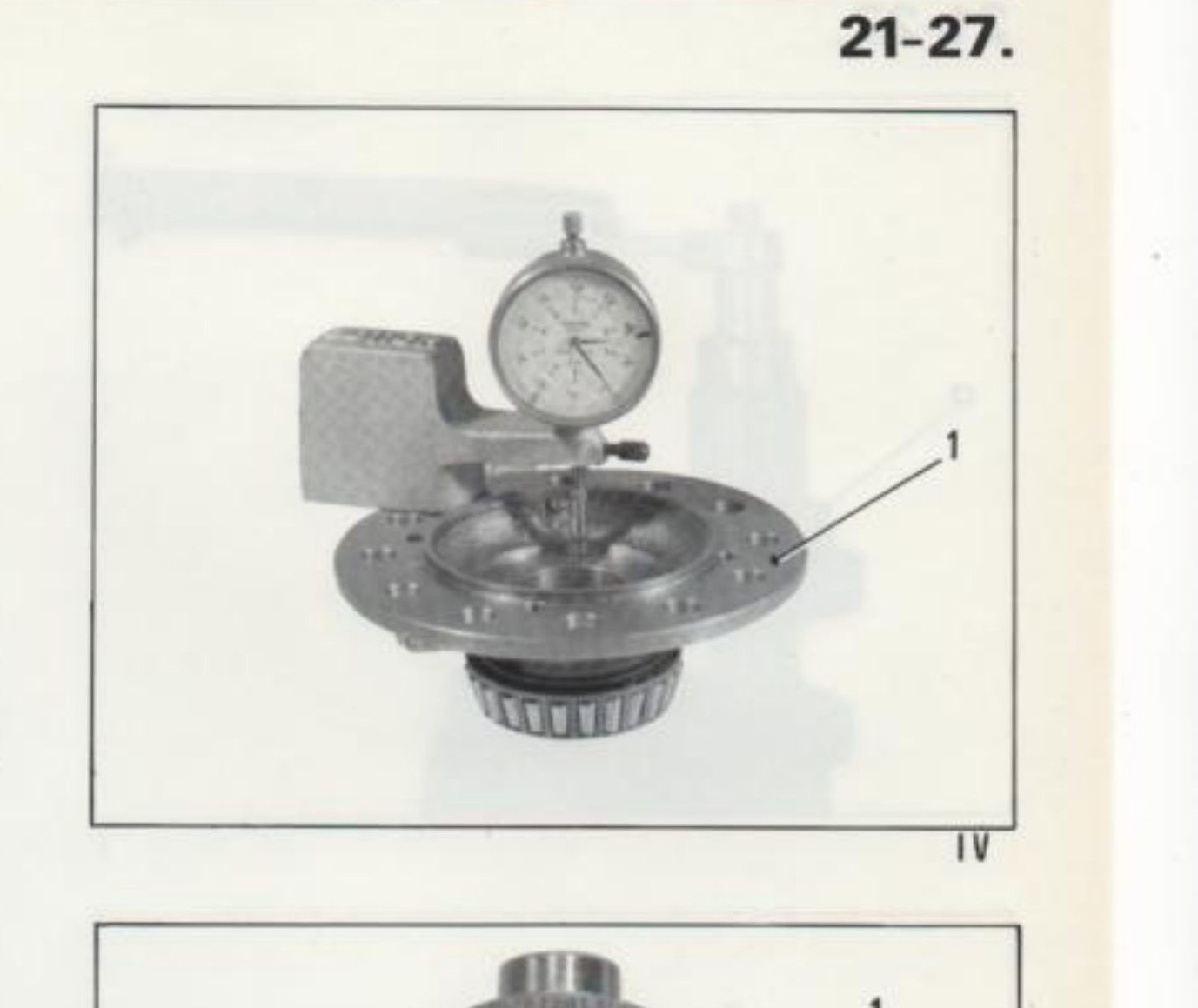

Fig. IV — Comparatore montato sulla flangia (1) per controllo giuoco
Fig. IV — Comparatore montato sulla flangia (1) per controllo giuoco

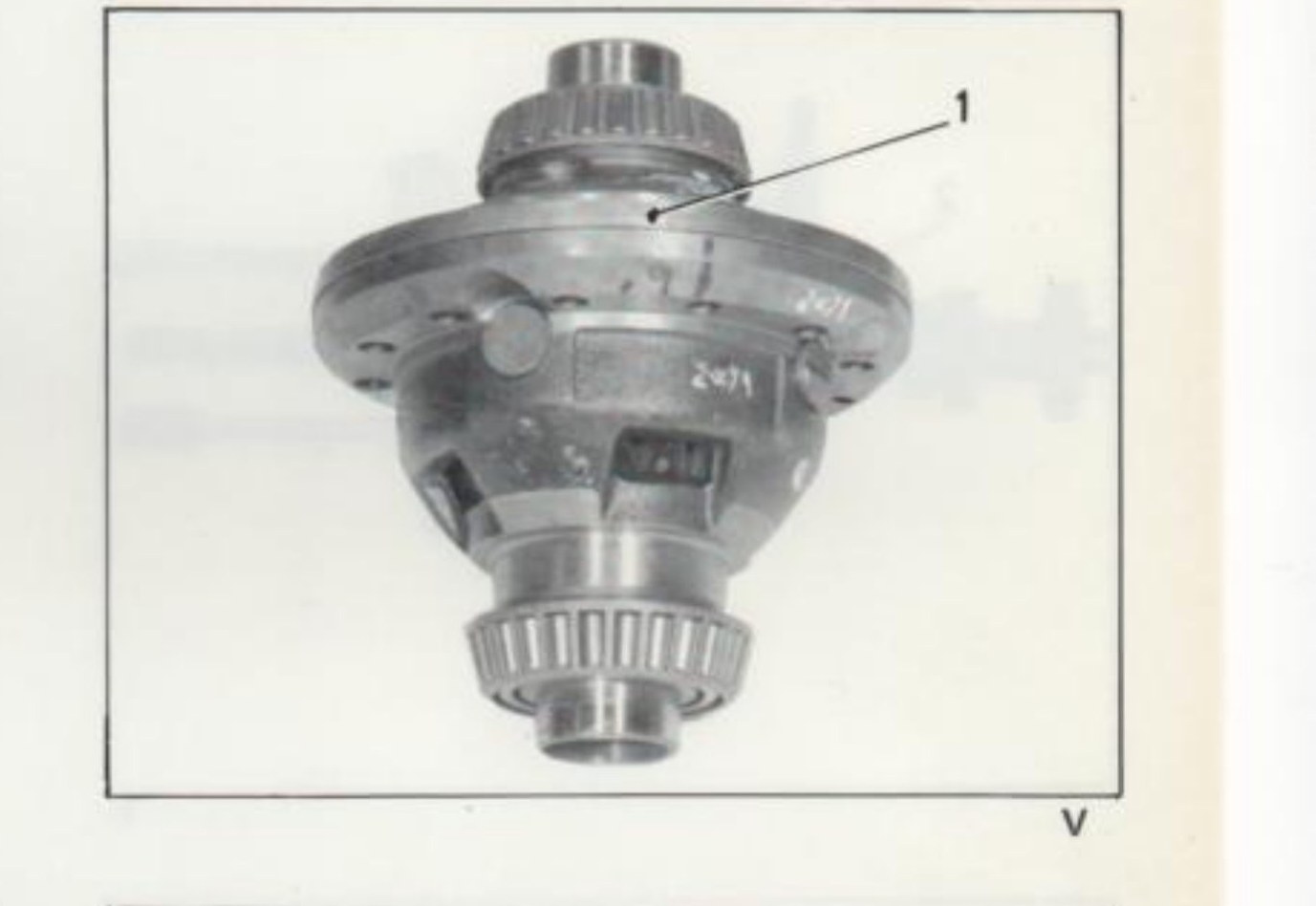

Fig. V — Scatola differenziale assemblata con flangia (1)
Fig. V — Scatola differenziale assemblata con flangia (1)

Montare (figg. V e VI)

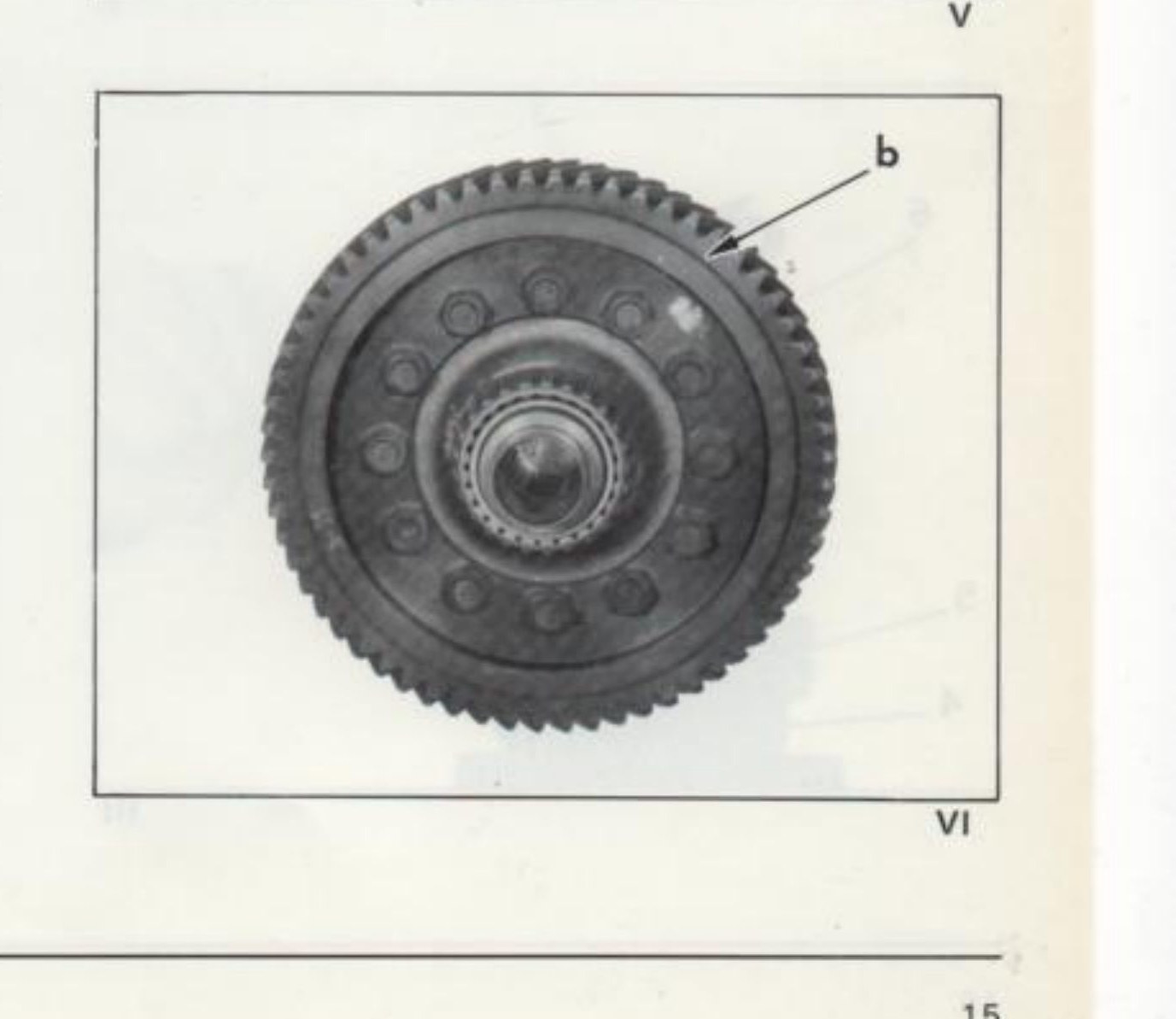

Fig. VI — Corona dentata con scanalatura "b" montata sulla scatola differenziale
Fig. VI — Corona dentata con scanalatura "b" montata sulla scatola differenziale
