Cambio - Differenziale

Revisione
21-27.

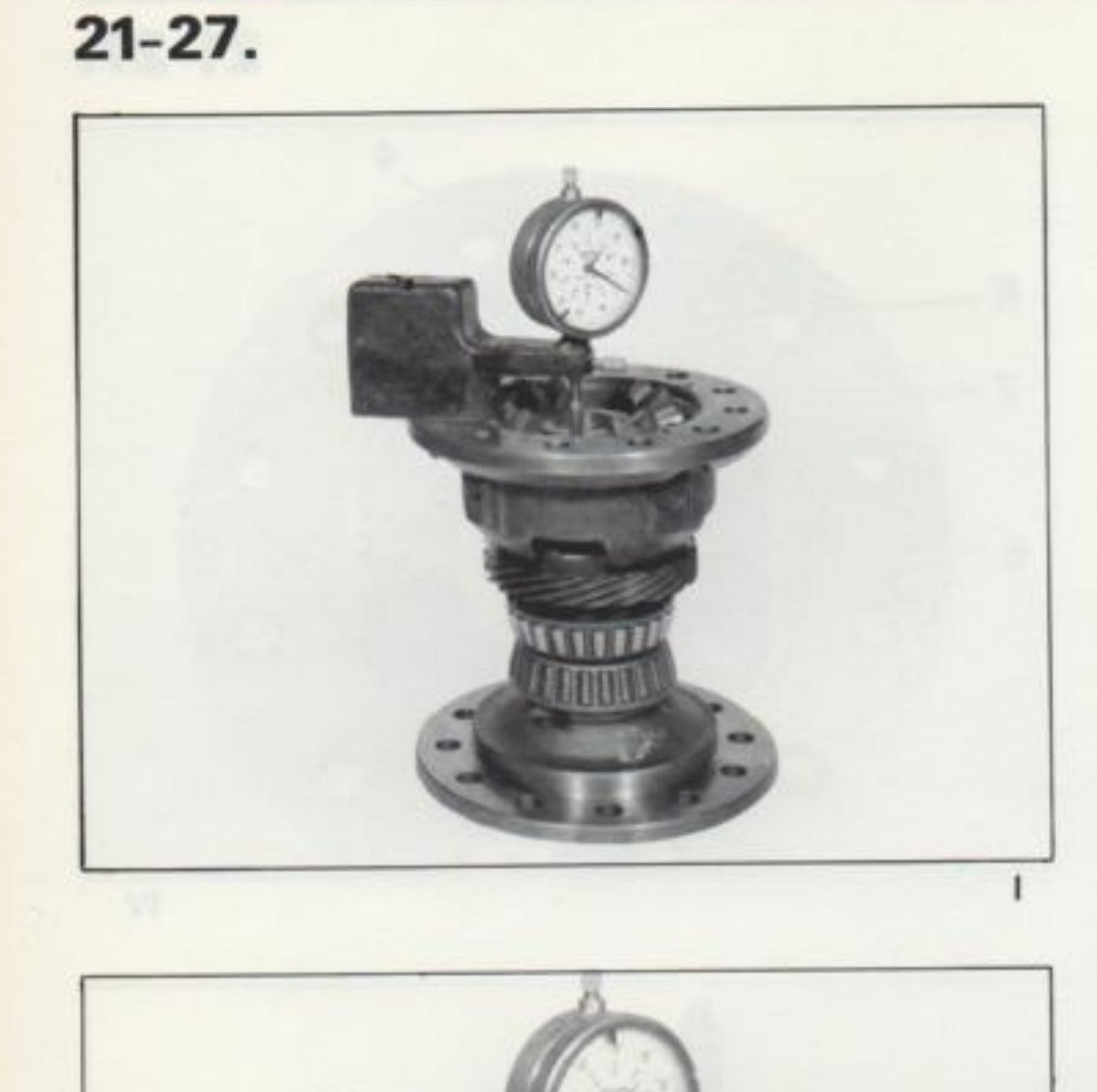

Registrazione primo planetario - montaggio comparatore (fig. I)
Registrazione primo planetario - montaggio comparatore (fig. I)

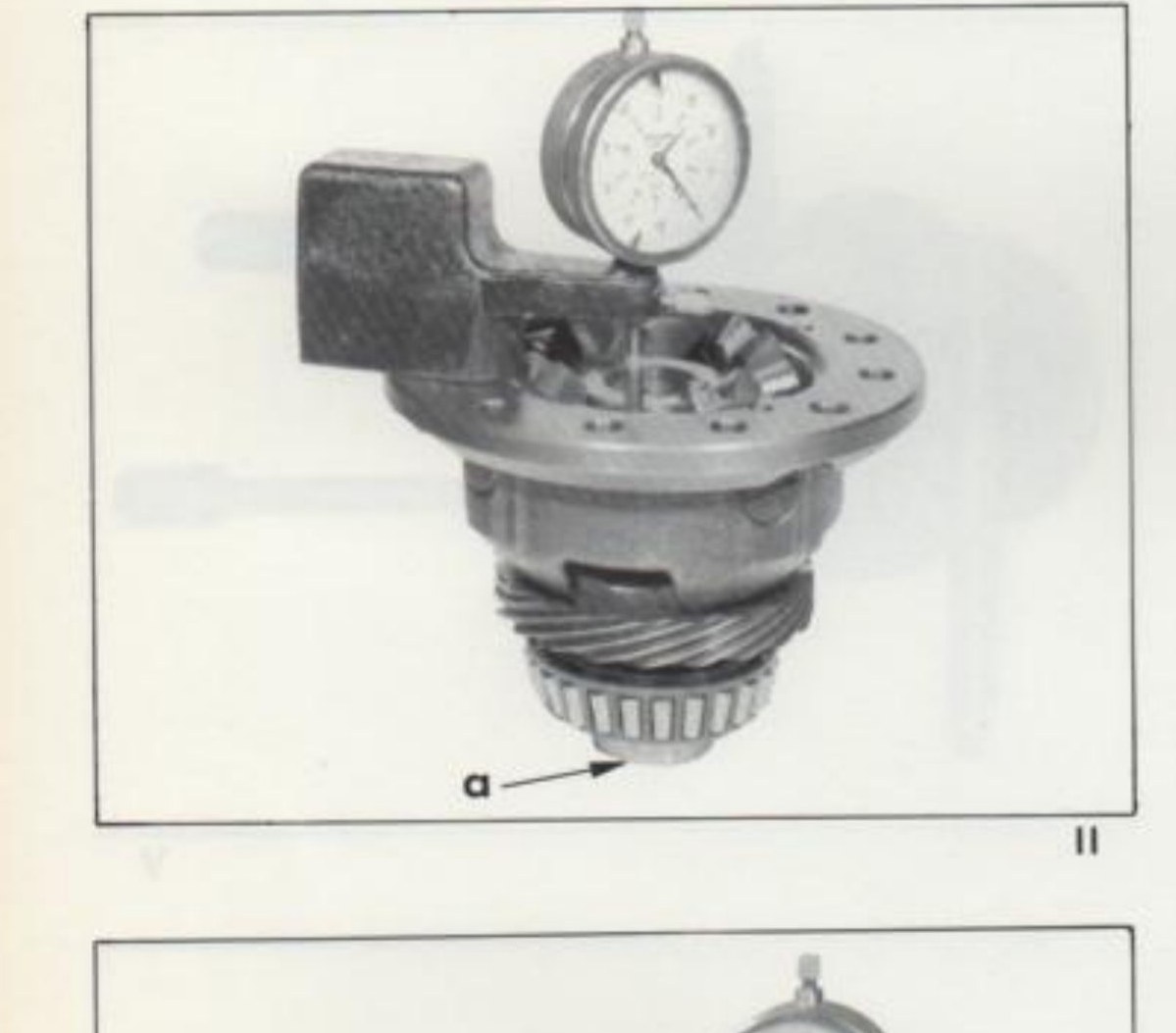

Misurazione giuoco planetario, punto "a" (fig. II)
Misurazione giuoco planetario, punto "a" (fig. II)

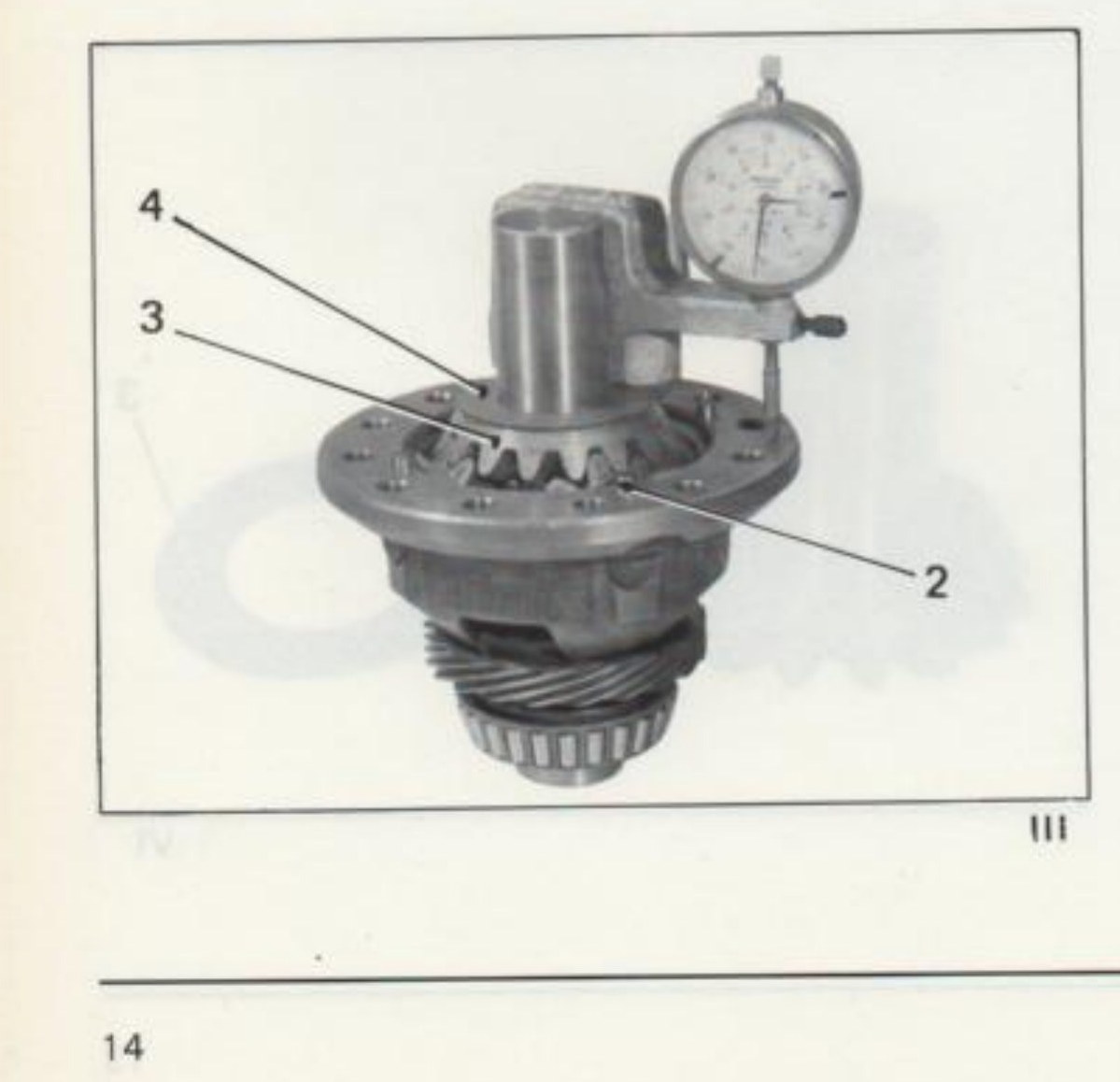

Registrazione secondo planetario - riferimenti 2, 3, 4 (figg. III e IV)
Registrazione secondo planetario - riferimenti 2, 3, 4 (figg. III e IV)

REGISTRAZIONE SCATOLA INTERNA DIFFERENZIALE

Registrare il primo planetario (figg. I e II)

Effettuare il montaggio della fig. I in modo che il tastatore del comparatore sia a contatto con un dente del planetario.

Azzerare il comparatore.

Senza spostare il comparatore, appoggiare l'estremità del planetario (punto "a") fig. II su un piano e controllare che il giuoco esistente sia di 0,10 mm.

In caso contrario, inserire un anello in fibra di spessore adeguato per realizzare detta condizione.

NOTA — La misurazione va effettuata in almeno quattro punti diametralmente opposti.

Registrare il secondo planetario: (figg. III e IV)

Montare:

Posizionare il secondo planetario (3) col relativo anello di registro (4).

Collocare il supporto munito di comparatore sull'anello di registro (4) e col tastatore a contatto della flangia.

Tarare il comparatore ed azzerarlo.
