Ducato
Cambio - Differenziale
Revisione
21-27.
- i tre alberi dei satelliti (5);
- la crociera (6);
- i quattro satelliti (7) ed i tasselli (8);
- il secondo planetario col suo anello di registro.

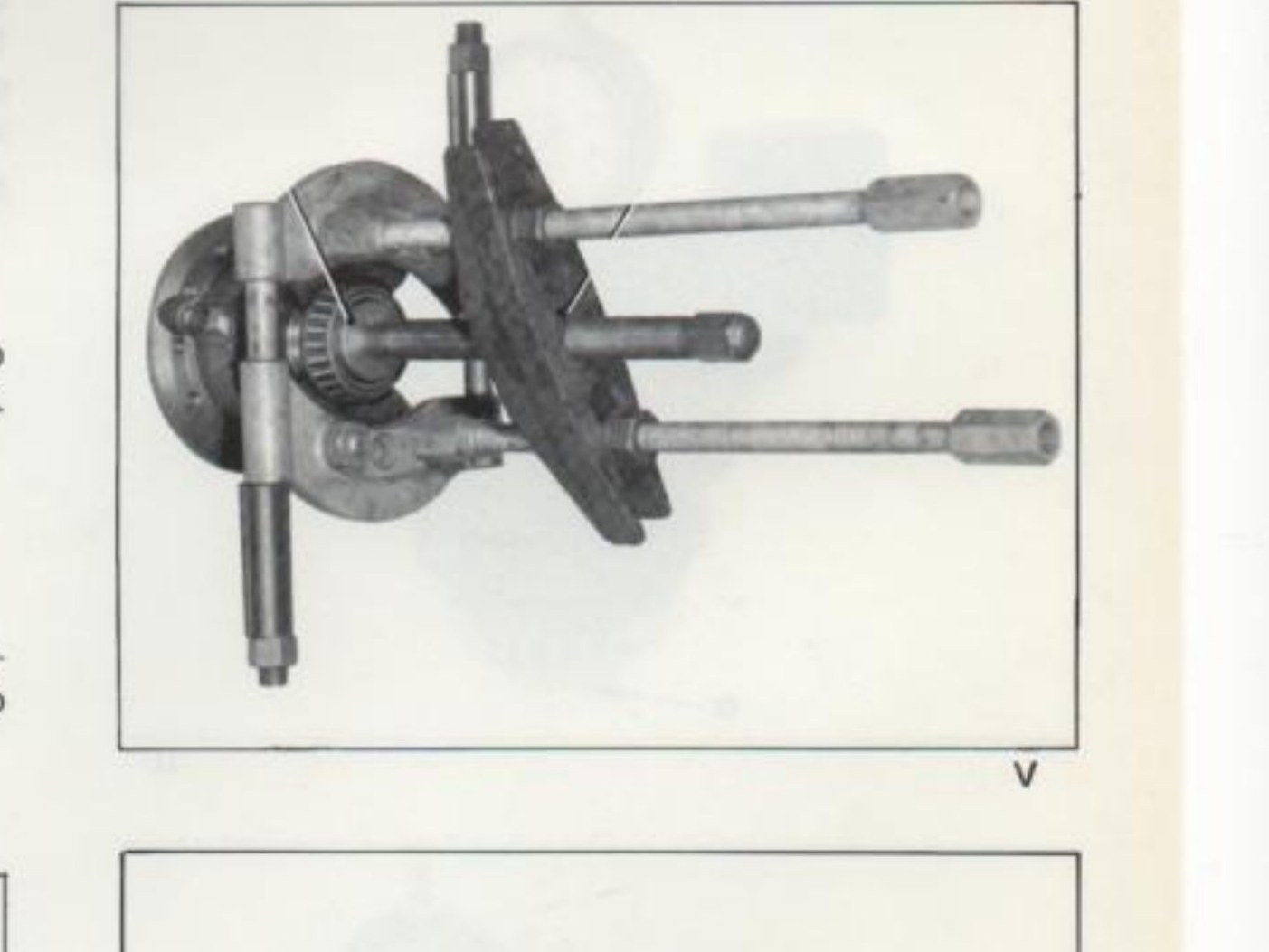

Smontare i cuscinetti (fig. V)
Per smontare i cuscinetti, utilizzare l'attrezzo 1870407000 da usare con 1840005003.
Pulire i pezzi.
Montare i cuscinetti.
Posizionare gli anelli interni dei cuscinetti conici alla pressa e con l'ausilio di un tubo (⌀ interno 46 mm minimo).
NOTA — Attenzione a non invertire gli anelli esterni dei cuscinetti.

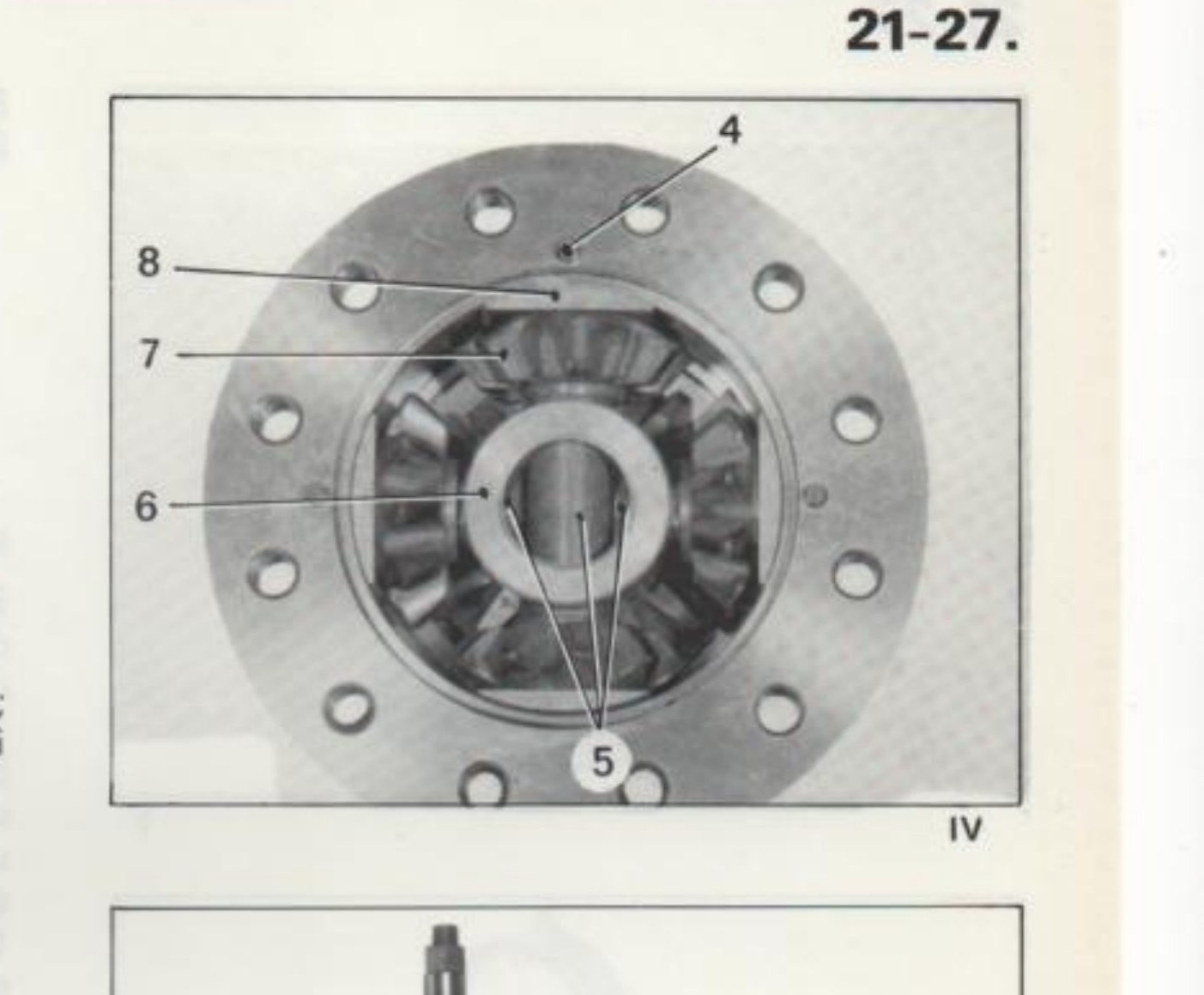

Posizionare nella scatola (figg. VI e IV)

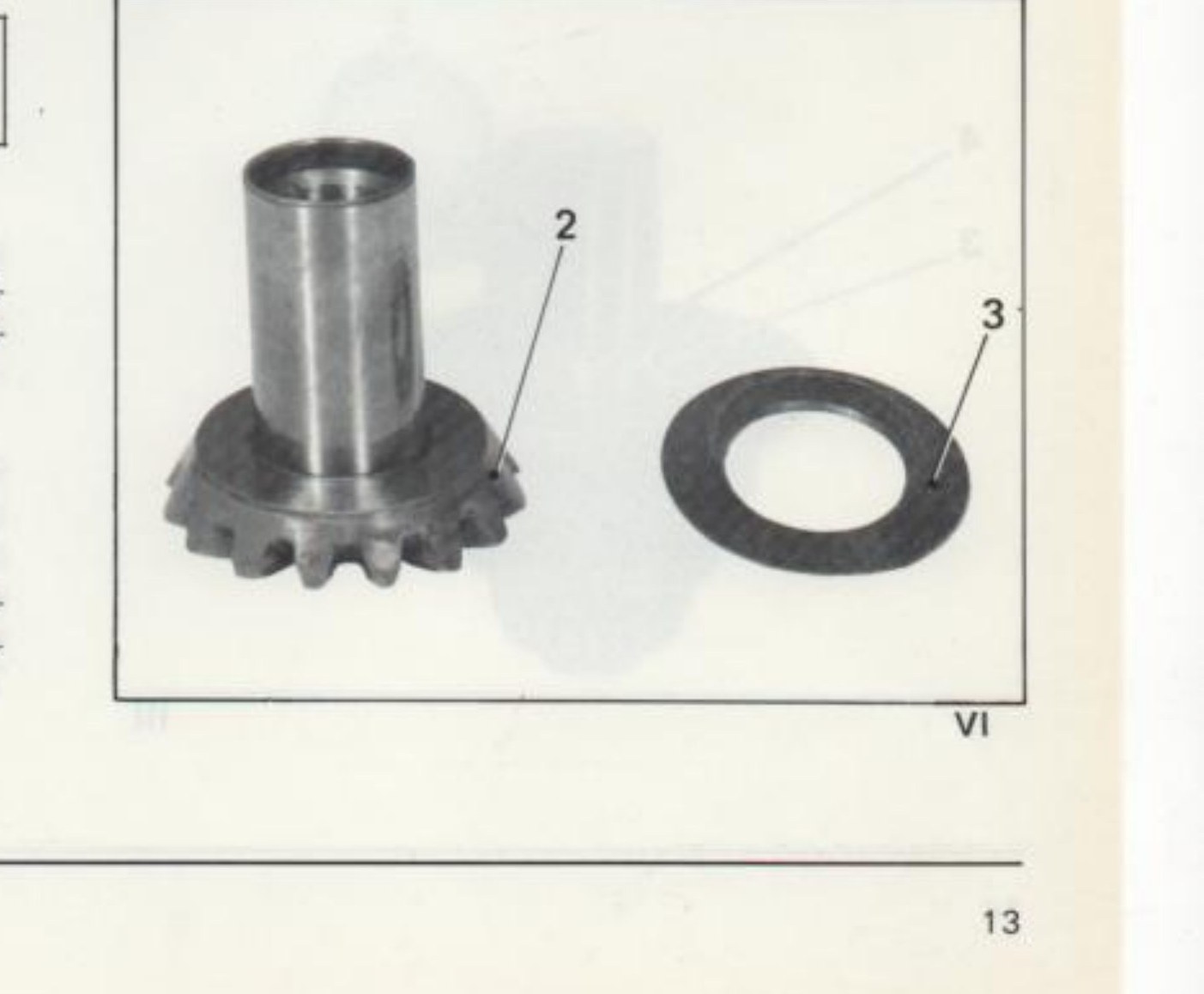

- un anello di registro (3) con la scanalatura di lubrificazione rivolta verso il planerario, ed il planetario (2);
- i tasselli (8);
- i satelliti (7);
- la crociera (6);
- gli alberi portasatelliti (5).
Il planetario (2) deve appoggiare perfettamente sul fondo della scatola e ruotare liberamente senza impuntamenti.
13
