Ducato
Cambio - Differenziale
Revisione
21-27.

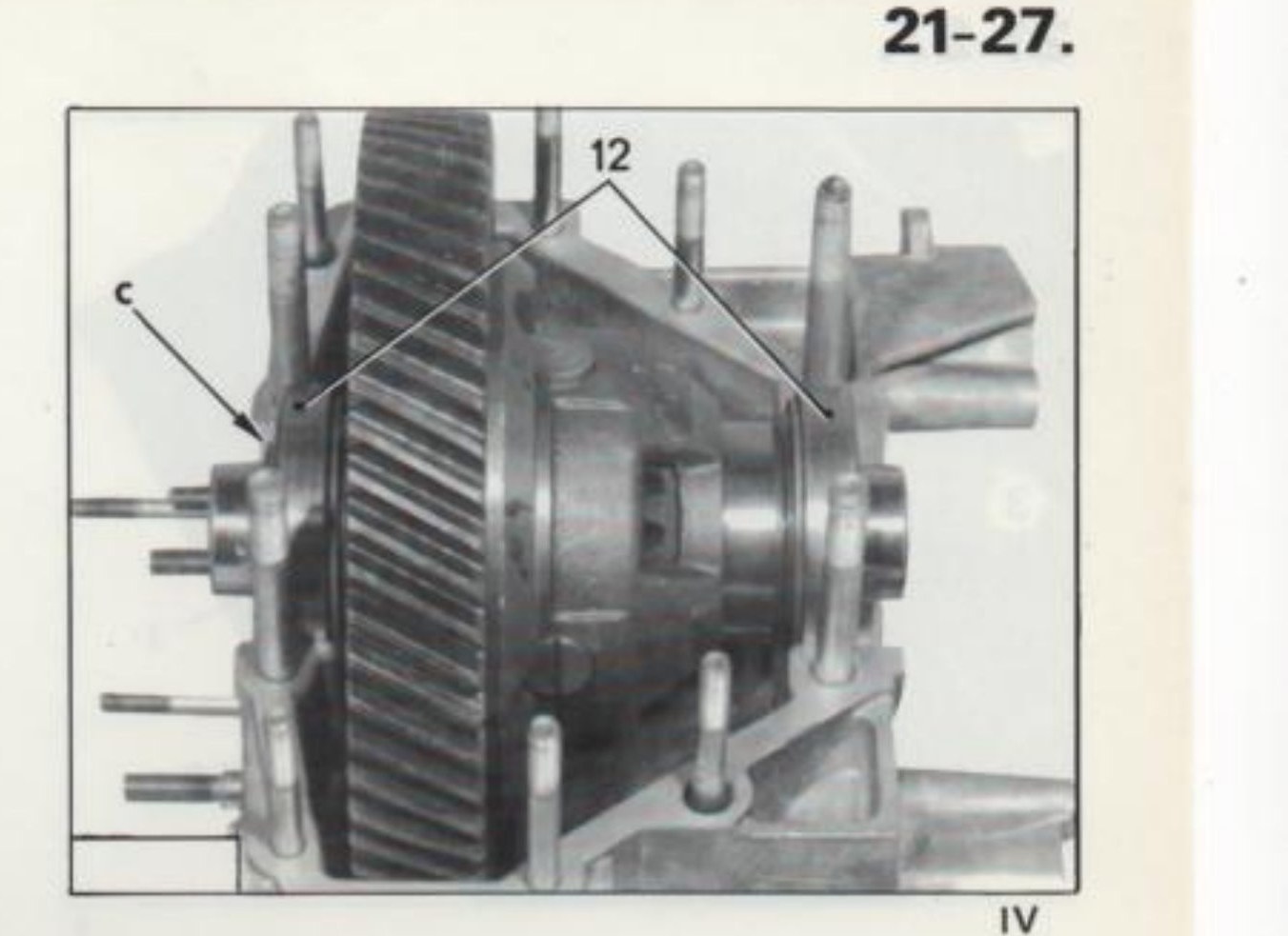

Se i cuscinetti dei supporti differenziale devono essere riutilizzati, contrassegnare la posizione degli anelli esterni (12) e conservare gli anelli di registro sistemati in "c".
CONTROLLI SCATOLE E COPERCHI

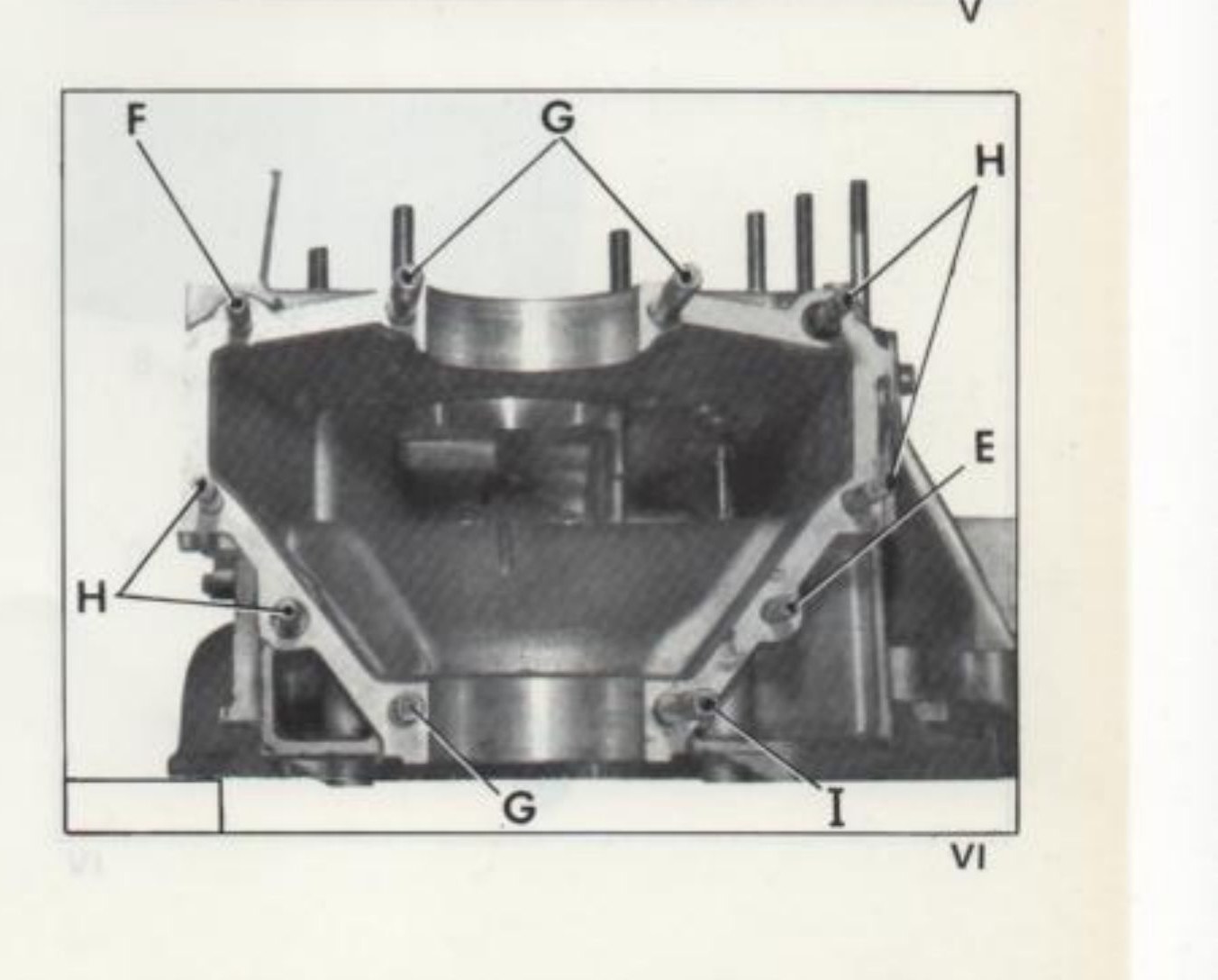

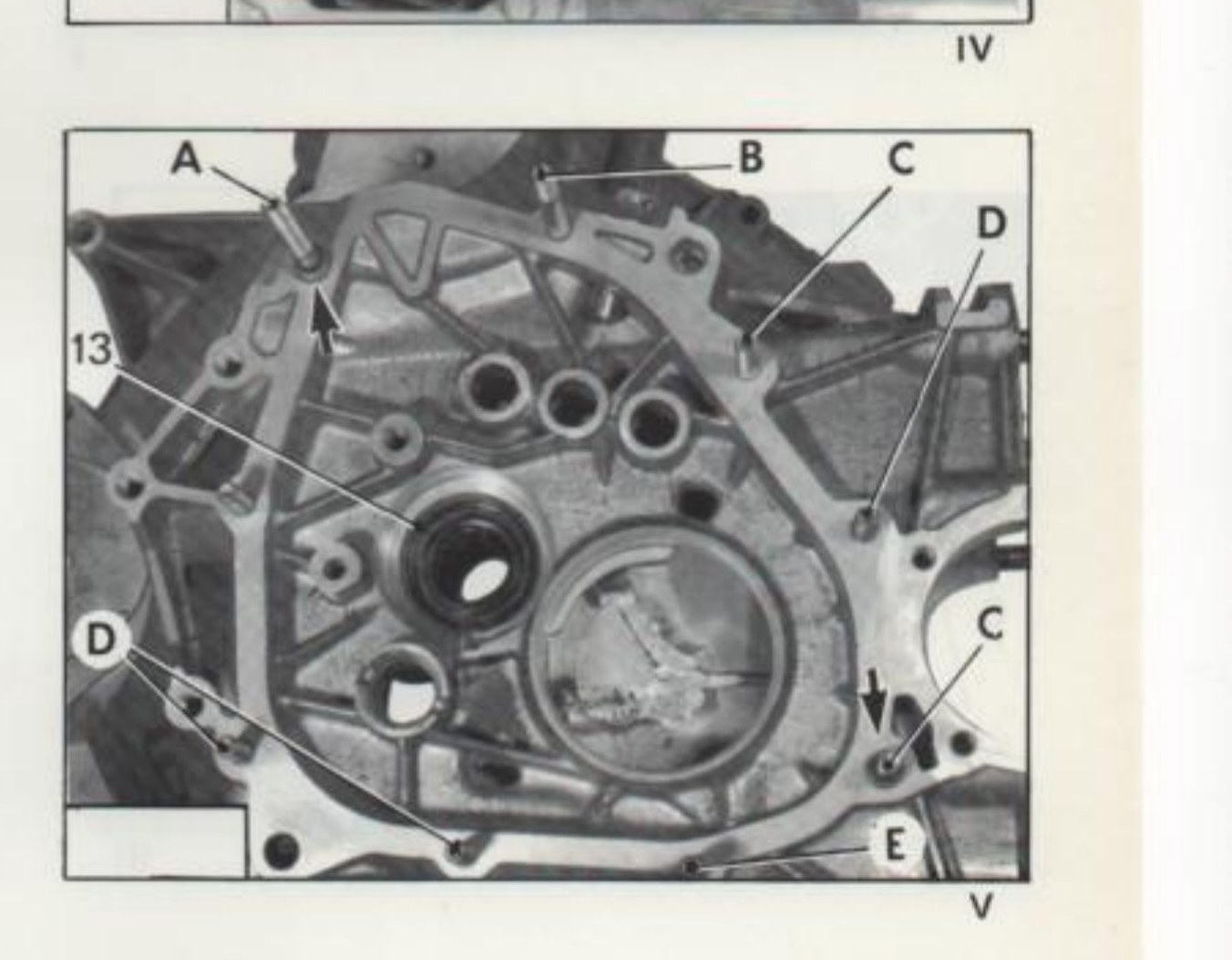

Preparare il coperchio anteriore cambio e la scatola differenziale (figg. V e VI).
Sostituire la guarnizione (13). Lubrificare la parte esterna prima del montaggio. Utilizzare il tubo ⌀ 36 x 42 mm.
Montare le viti prigioniere d'accoppiamento, se necessario (figg. V e VI).
| Tacca riferimento | Quantità | ⌀ in mm | Lunghezza in mm |
|---|---|---|---|
| A | 1 | 8 | 100 |
| B | 1 | 8 | 85 |
| C | 2 | 8 | 60 |
| D | 4 | 8 | 45 |
| E | 2 | 8 | 50 |
| F | 1 | 8 | 65 |
| G | 3 | 10 | 90 |
| H | 4 | 8 | 75 |
| I | 1 | 10 | 115 |
Assicurarsi della presenza dei due perni di centraggio ( ➞ ).
