21-27.

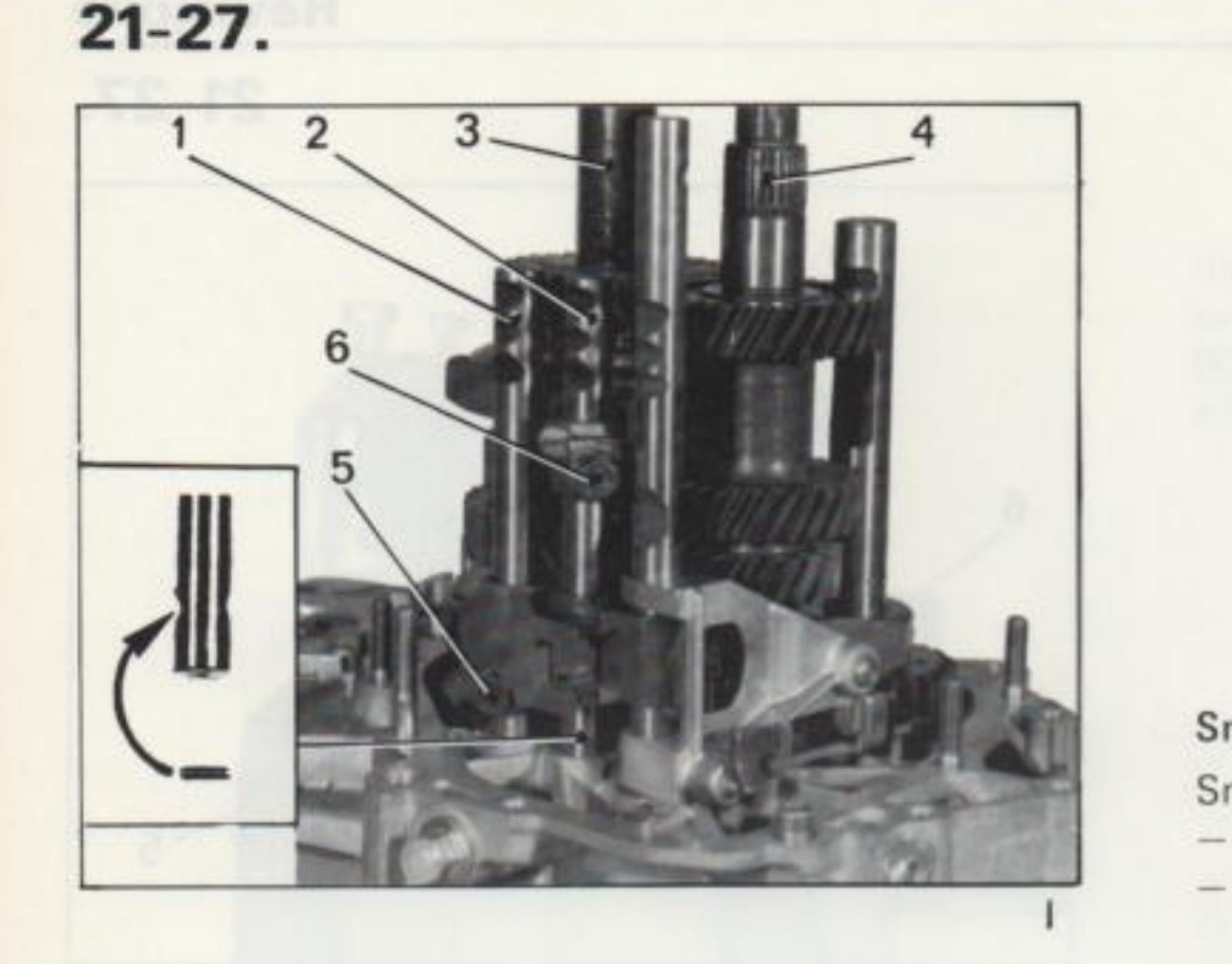

Fig. I — Aste e forcelle del cambio (rif. 1-6)

Smontare aste e forcelle (fig. I e II)

Smontare:

le viti (5) e (6);
le aste (1) e (2) e le loro forcelle: recuperare durante lo smontaggio il puntalino dell'asta (2) (vedere riquadro di fig. I). Innestare la retromarcia.

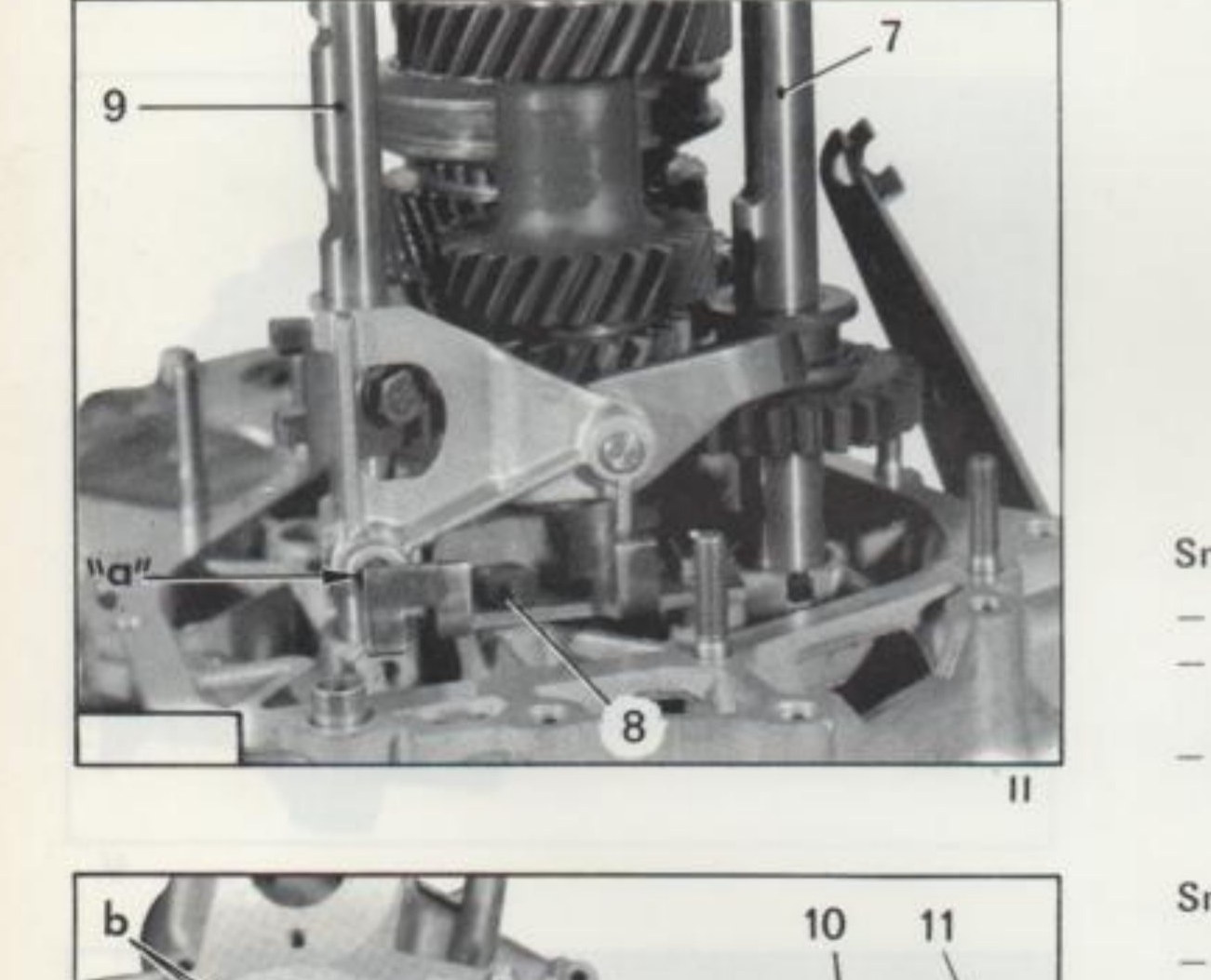

Fig. II — Aste e ingranaggio retromarcia (rif. 7-9, "a")

Smontare (fig. II)

l'asta (7) con l'ingranaggio retromarcia;
l'asta (9) con il comando (attenzione al pulsante ed alla molla sistemati in "a");
la vite (8) e sfilare il supporto.

Smontare (fig. I)

gli alberi primario (4) e secondario (3) insieme.

Ricuperare (fig. III)

i nottolini sistemati in "b", con una calamita.

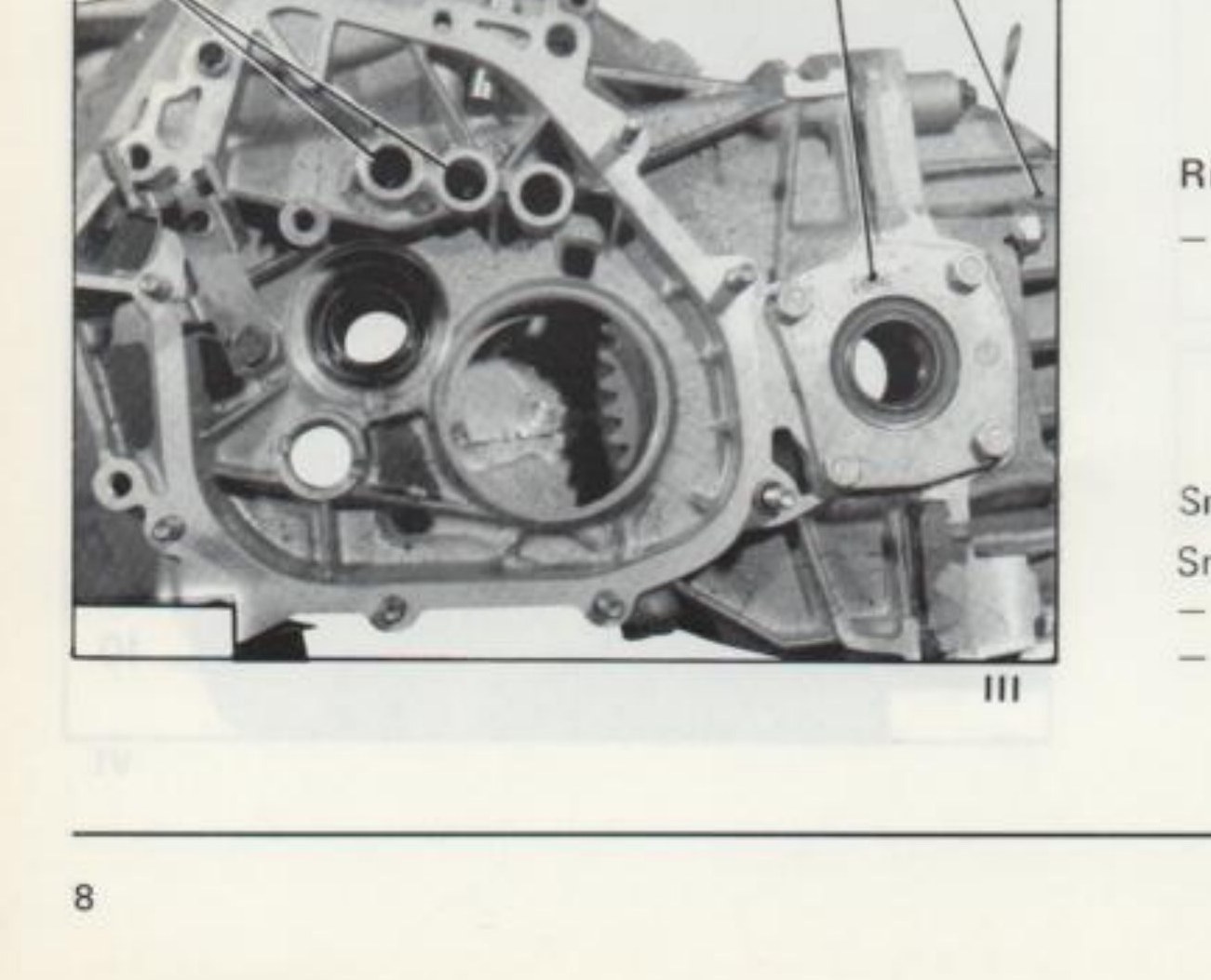

Fig. III — Scatola differenziale e cappelli (rif. 10, 11, "b")

Smontare il differenziale (figg. III e IV)

Smontare:

i cappelli (10)
la scatola differenziale (11)
