DucatoDucato
Cambio - Differenziale
Revisione
21-27.

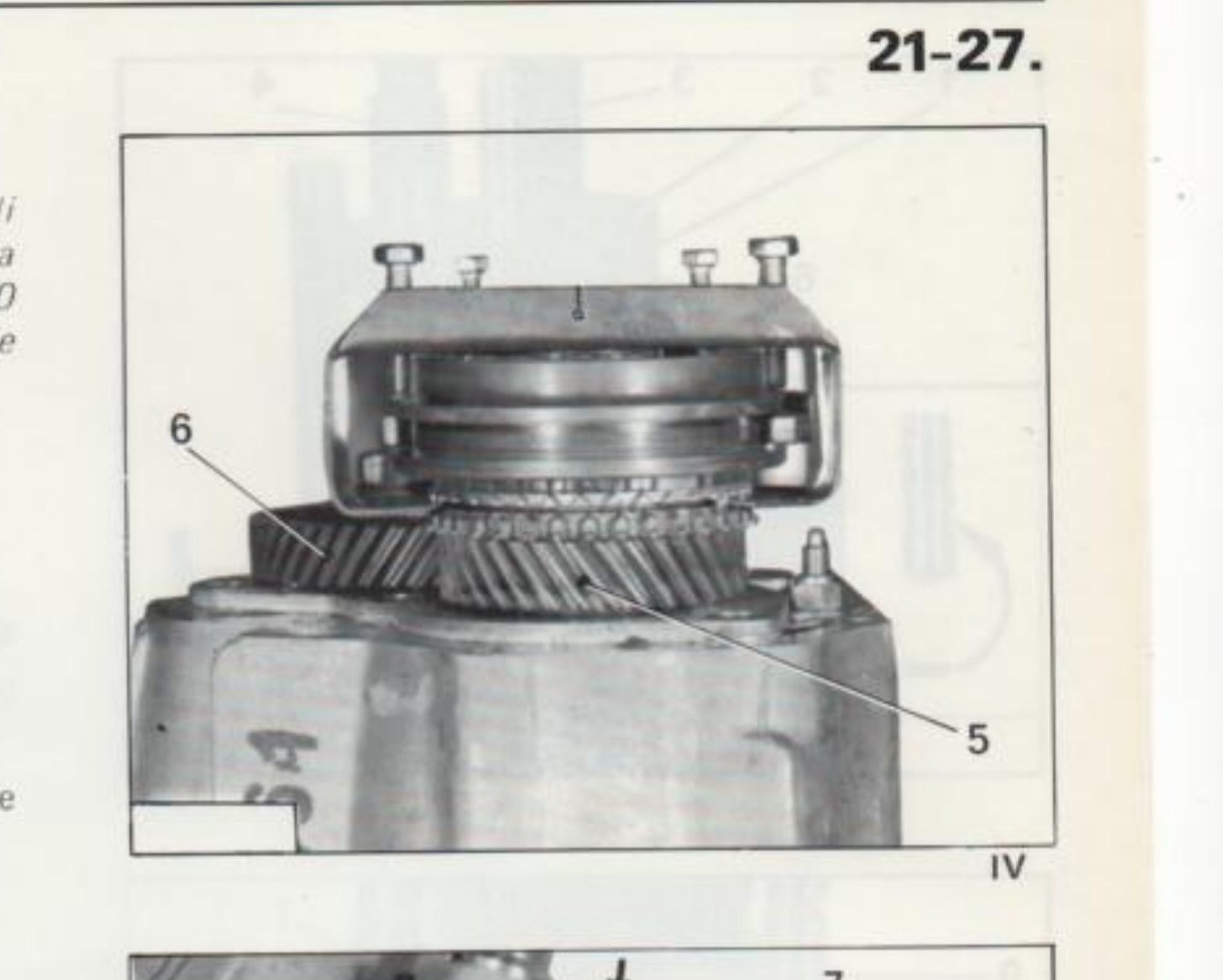

Avvertenza — Trattandosi del sincronizzatore del tipo a rulli per 5ª velocità (fig. IV), lo smontaggio va effettuato utilizzando l'attrezzo 1870411000 onde evitare la dispersione dei rulli e delle molle.
Smontare inoltre:
- l'ingranaggio (5) ed il suo distanziale e l'ingranaggio (6).

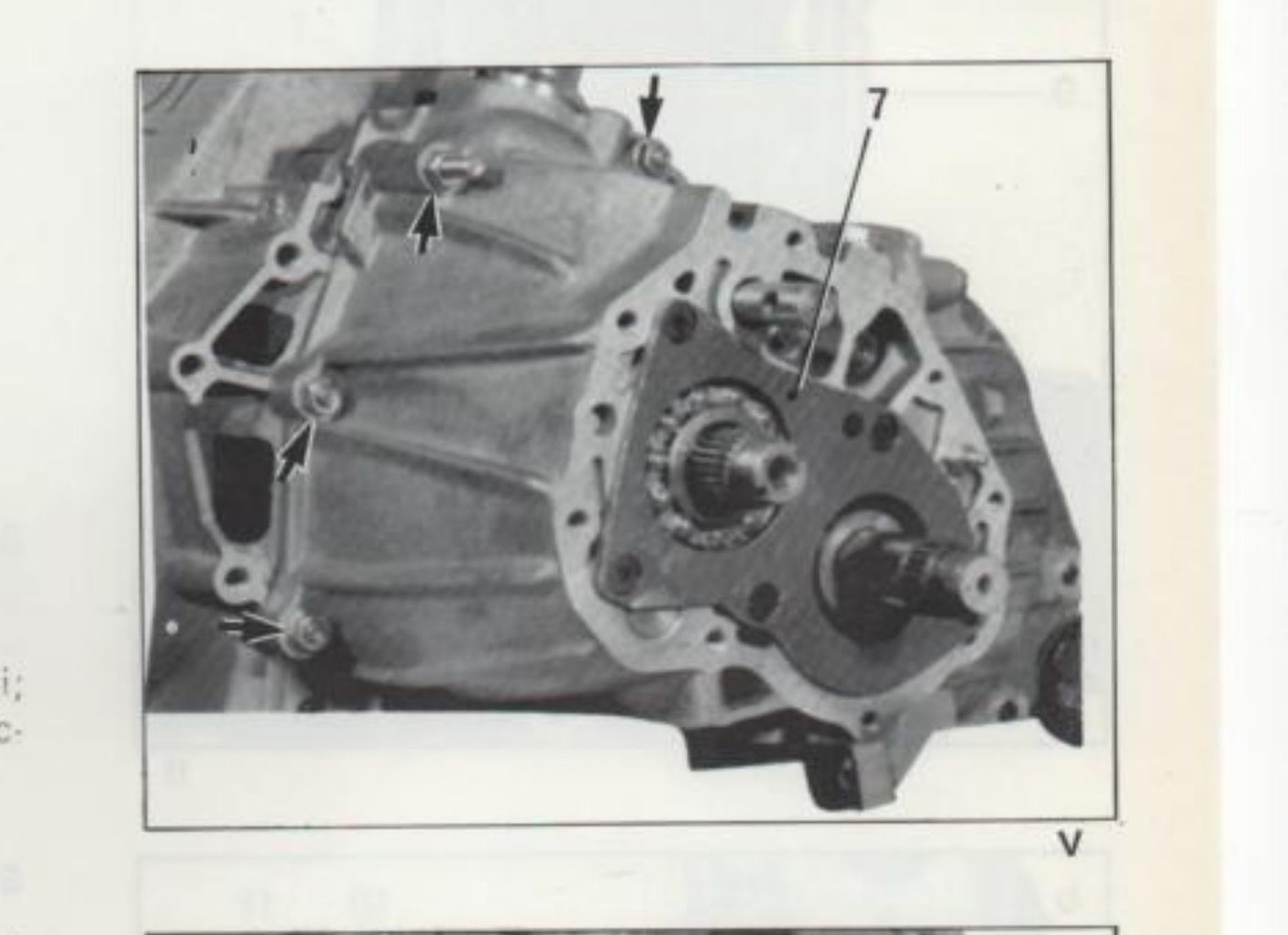

Smontare (figg. V e VI)
- la piastrina di sicurezza (7) dei cuscinetti;
- la piastrina (8), le molle e le sfere di bloccaggio;
- l'interruttore luci retromarcia.

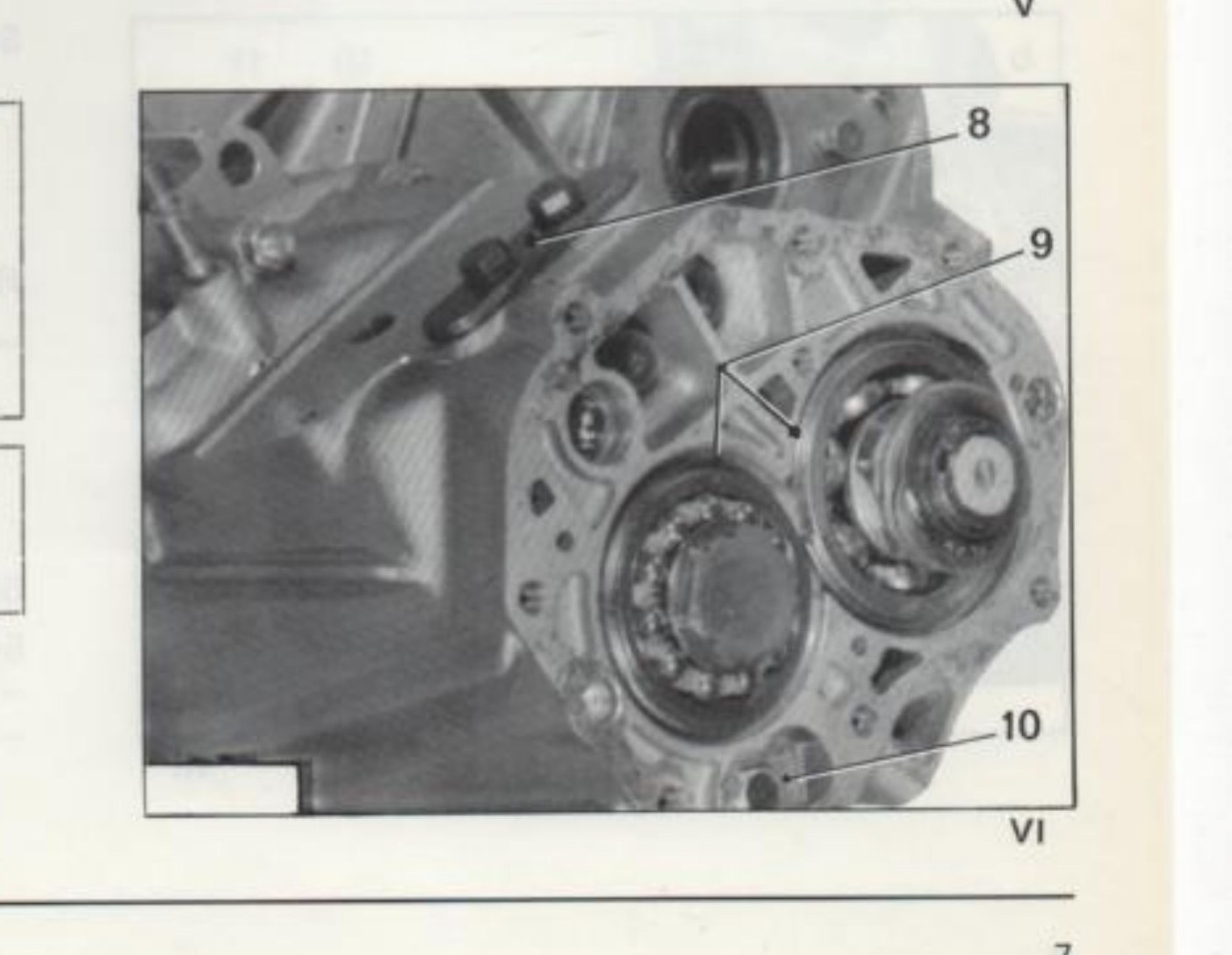

Cambio 4 marce (fig. VI)
- staccare gli anelli elastici (9) di ritegno cuscinetti.
- staccare la piastrina (10) di bloccaggio albero per ingranaggio retromarcia.
Cambio 5 marce: Staccare i cuscinetti con i loro anelli elastici di ritegno.
Smontare (fig. V)
- le viti della scatola (→);
- il coperchio e la sua guarnizione.
