DucatoDucato

Cambio - Differenziale

Revisione

21-27.

CAMBIO A 4 E 5 MARCE (smontaggio)

Scaricare l'olio dal cambio.
Sistemare il cambio sul cavalletto rotativo mediante il supporto 1871001014.

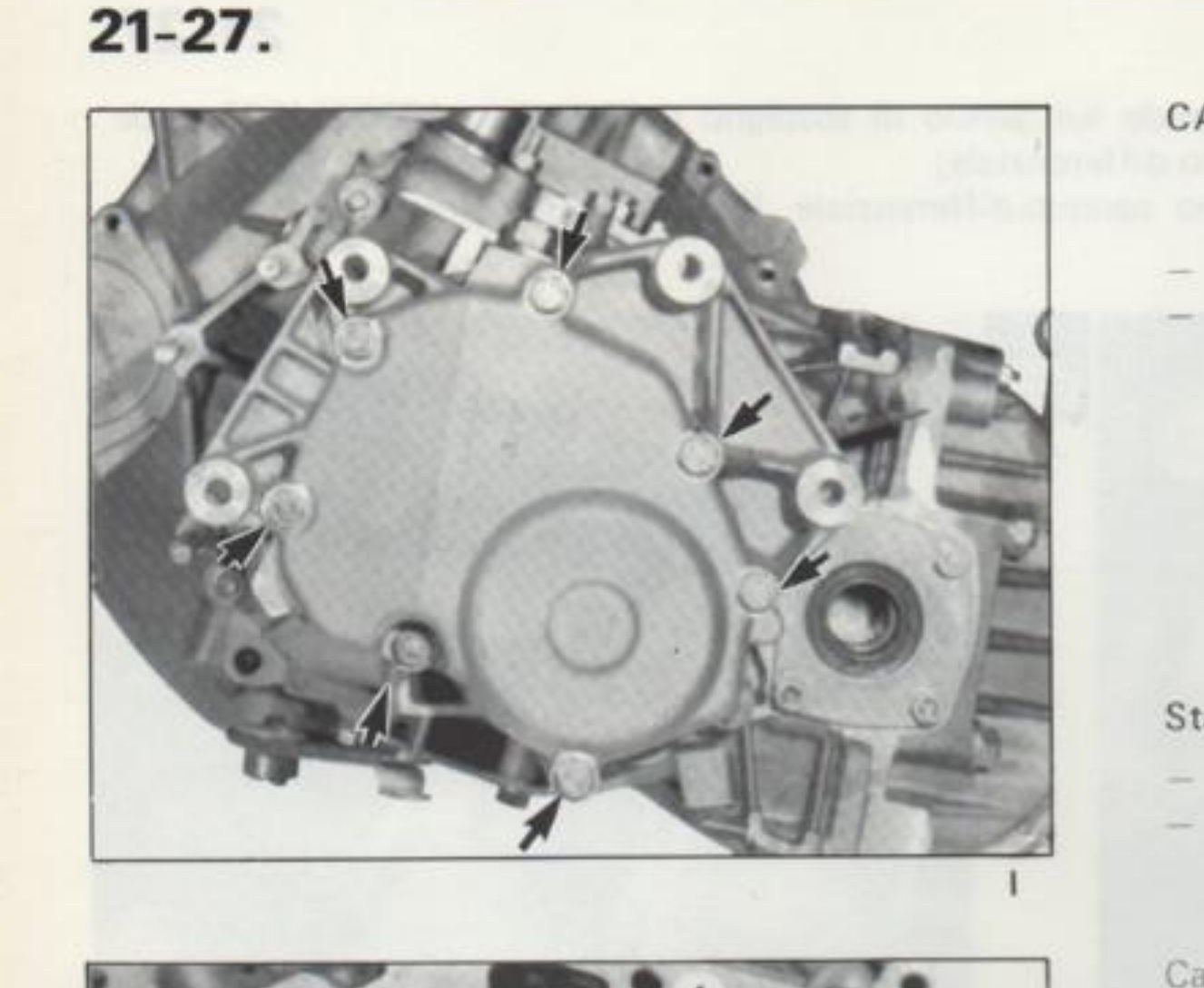

Cambio sul cavalletto rotativo, viti del coperchio (fig. I)

Staccare (fig. I)

le viti (▸◂)
il coperchio e la sua guarnizione.

Cambio a 5 marce

NOTA — Sulla 5ª velocità è possibile trovare due tipi di sincronizzatori:
1° tipo: sincronizzatore a sfere (fig. II)
2° tipo: sincronizzatore a sfere (fig. III)

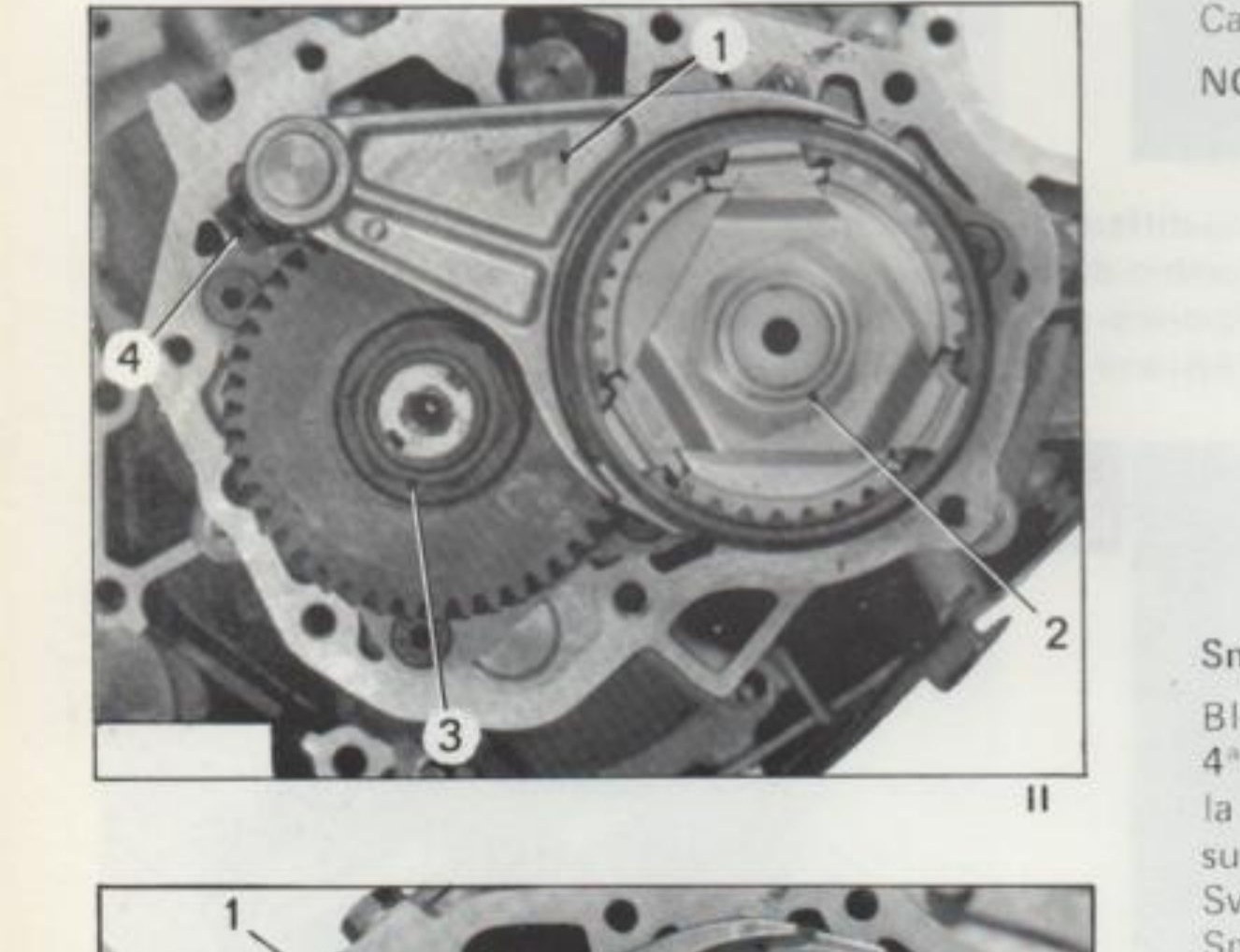

Sincronizzatore 5ª velocità - 1° tipo (fig. II), riferimenti 1, 2, 3, 4

Smontare la 5ª velocità (figg. II e III)

Bloccare la rotazione degli alberi inserendo la 4ª velocità tramite la leva selettrice, staccare la vite (4) ed inserire la 5ª velocità premendo sulla forcella (1).

Svitare i dadi (2) e (3).
Smontare il gruppo formato dal mozzo, manicotto scorrevole e forcella 5ª velocità.

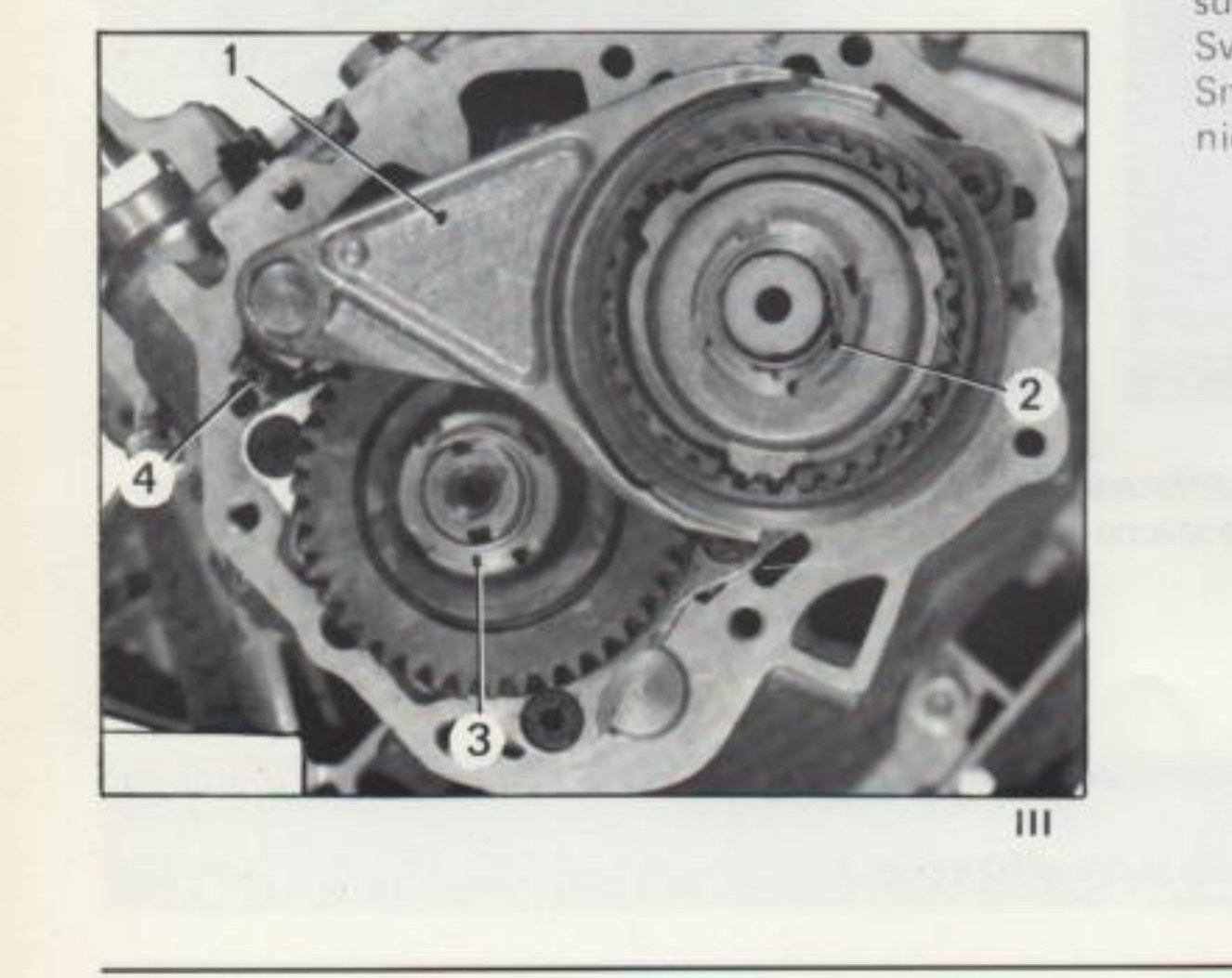

Sincronizzatore 5ª velocità - 2° tipo (fig. III), riferimenti 1, 2, 3, 4
