DucatoDucato 2500 diesel C.R.D.

Dati tecnici

Motore
00.10

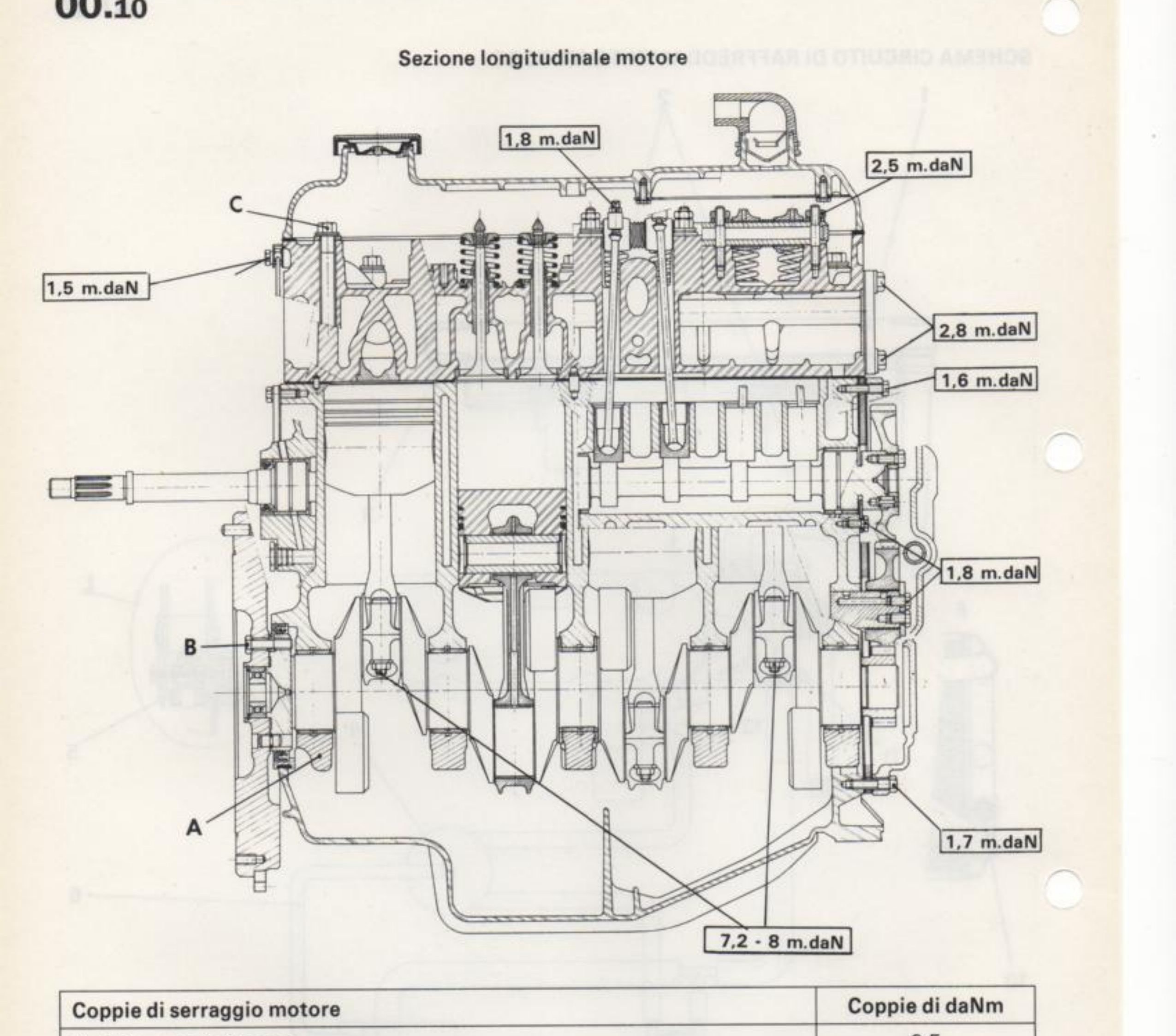

Sezione longitudinale motore

Sezione longitudinale motore con riferimenti A, B, C e coppie di serraggio: 1,5 m.daN; 1,8 m.daN; 2,5 m.daN; 2,8 m.daN; 1,6 m.daN; 1,8 m.daN; 1,7 m.daN; 7,2 ÷ 8 m.daN
Sezione longitudinale motore con riferimenti A, B, C e coppie di serraggio: 1,5 m.daN; 1,8 m.daN; 2,5 m.daN; 2,8 m.daN; 1,6 m.daN; 1,8 m.daN; 1,7 m.daN; 7,2 ÷ 8 m.daN
Coppie di serraggio motore
Coppie di serraggio motoreCoppie di daNm
A viti supporti di banco9,5
B viti fissaggio volano motore (sostituirle ad ogni smontaggio e umettare i filetti con LOCTITE "bloccaviti e cuscinetti")9
C viti fissaggio testa cilindri — pre-serraggio6
C viti fissaggio testa cilindri — serraggio definitivo10,5
vite supporto motore2,7
NOTA — Lubrificare la flangia sotto la testa e la filettatura delle viti di fissaggio testa cilindri con olio per cambio prima del montaggio. Le rosette non devono essere lubrificate e vanno orientate con la superficie zigrinata contro il piano d'appoggio testa cilindri.

Stampato n. 504.732/03
