DucatoDucato 2500 diesel C.R.D.
Dati tecnici
Motore
00.10

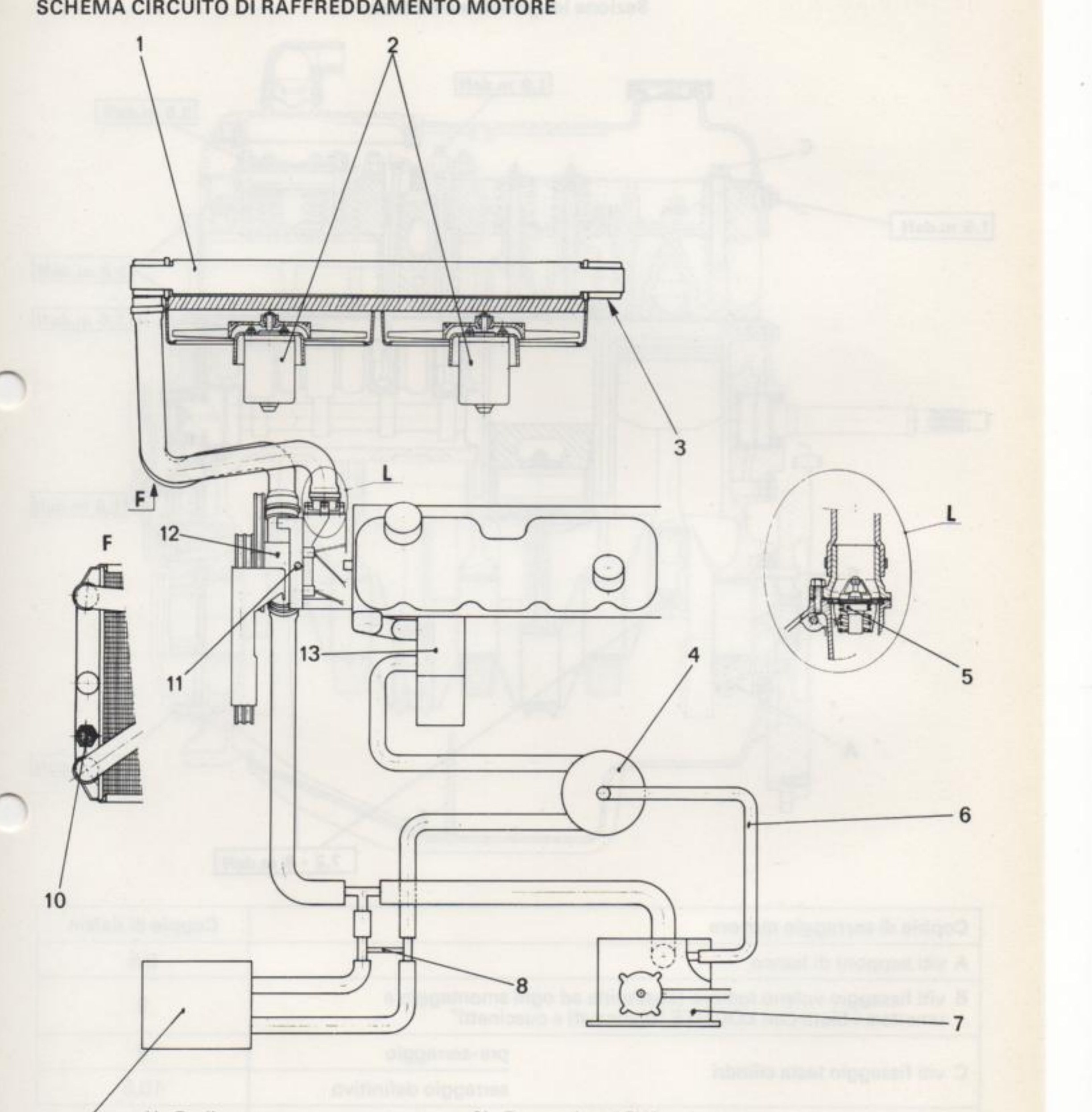

SCHEMA CIRCUITO DI RAFFREDDAMENTO MOTORE
| 1) | Radiatore | 8) | Raccordo ad "H" |
| 2) | Elettroventilatori | 9) | Complesso di riscaldamento |
| 3) | Spurgo radiatore | 10) | Interruttore termometrico a doppio stadio per comando ventilatori |
| 4) | Serbatoio di spurgo | 11) | Vite di spurgo |
| 5) | Regolatore termostatico | 12) | Pompa acqua |
| 6) | Tubo di spurgo | 13) | Scambiatore termico acqua/olio |
| 7) | Serbatoio d'espansione |
103
