DucatoDucato 2500 diesel C.R.D.

Dati tecnici

Motore

00.10

VALVOLE - GUIDAVALVOLE - MOLLE

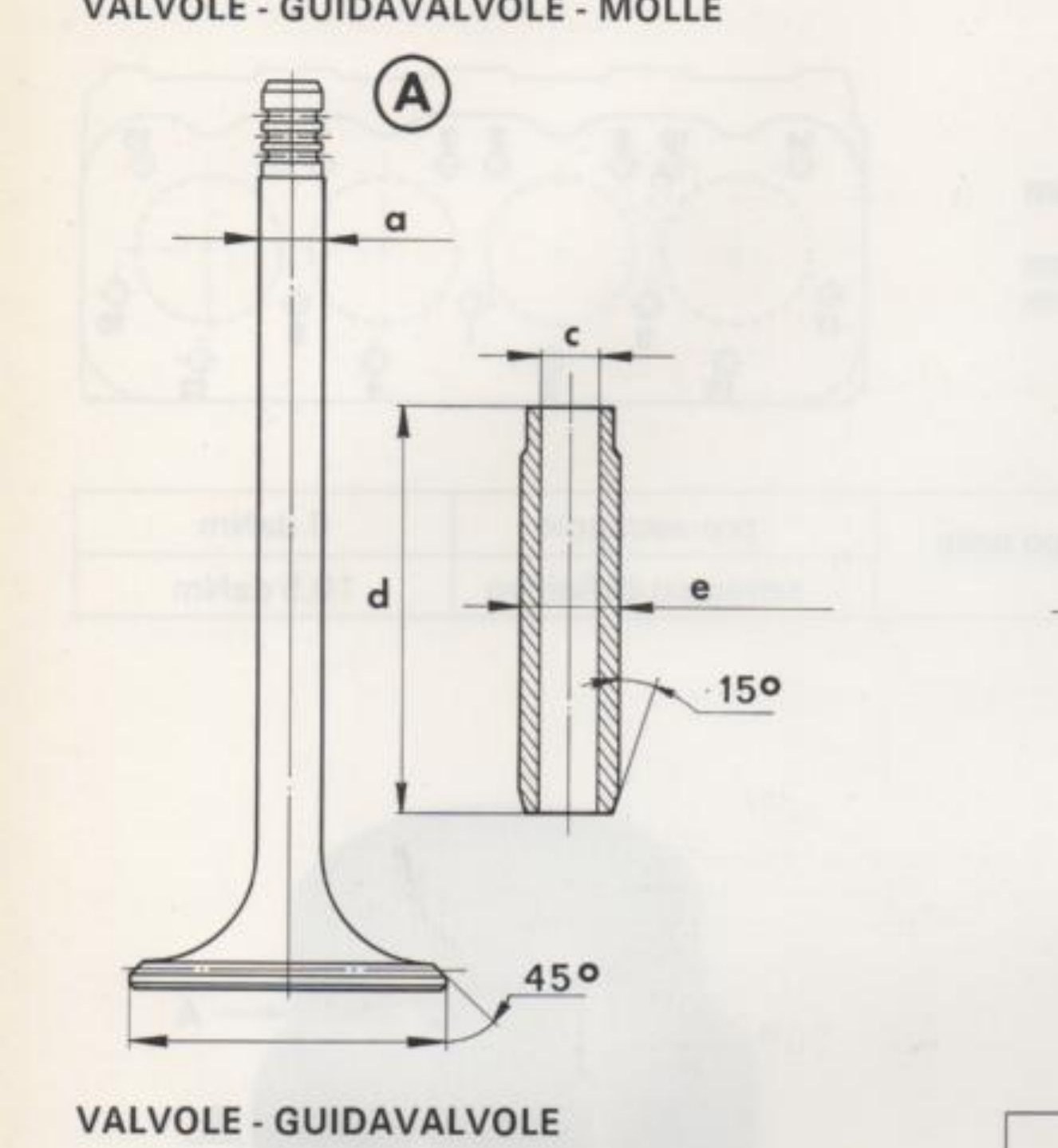

A — Valvola di aspirazione: quote a, b, c, d, e; angoli 15° e 45°

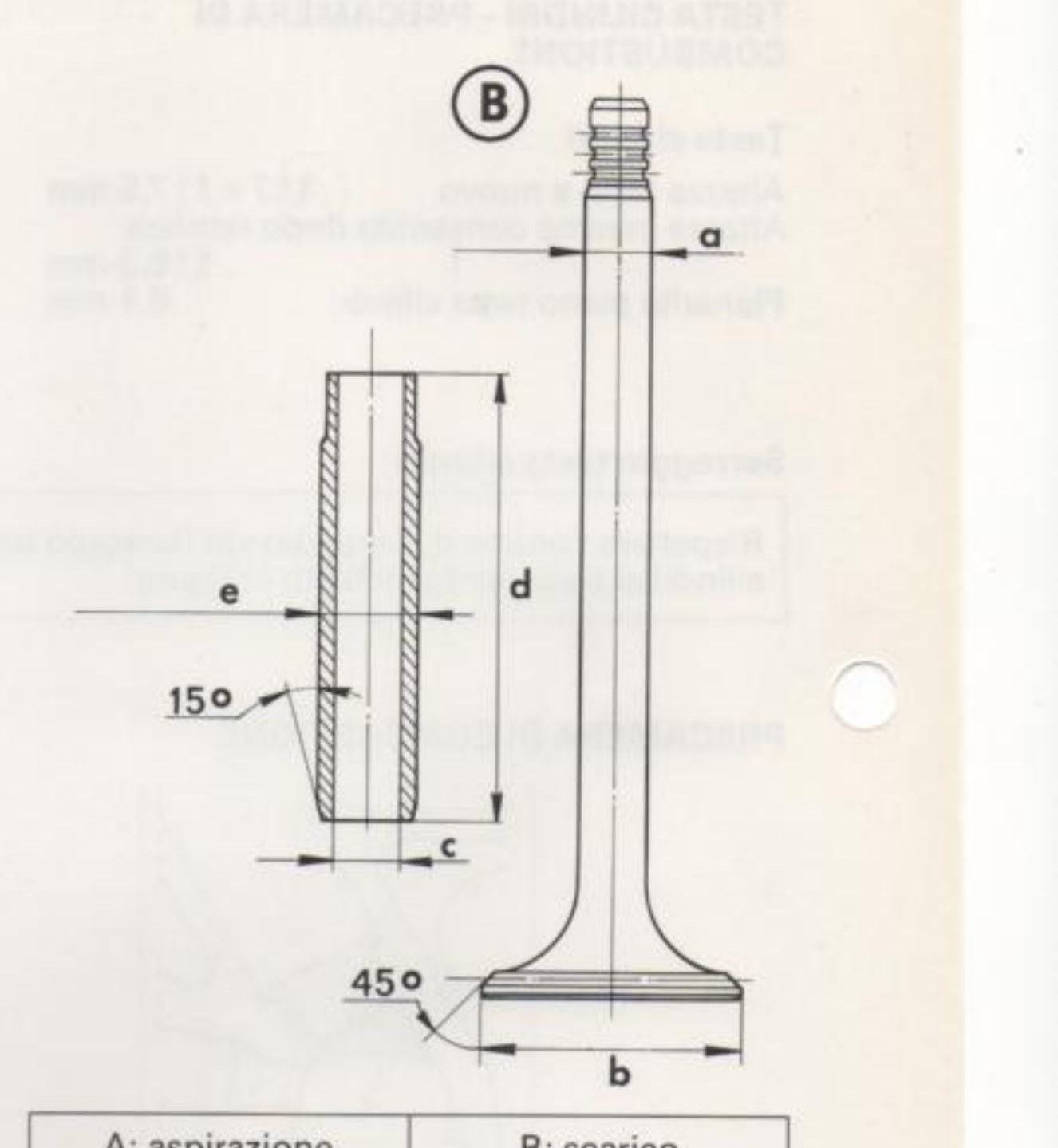

B — Valvola di scarico: quote a, b, c, d, e; angoli 15° e 45°

VALVOLE - GUIDAVALVOLE
		A: aspirazione	B: scarico
a: diametro stelo valvola	mm	7,960 ÷ 7,975	8,940 ÷ 8,955
b: diametro testa valvola	mm	41,85 ÷ 42,15	34,85 ÷ 35,15
c: diametro interno guidavalvola	mm	7,990 ÷ 8,015	8,980 ÷ 9,005
d: altezza guidavalvola	mm	53,75 ÷ 54,25	56,75 ÷ 57,25
e: diametro esterno guidavalvola normali	1ª selezione mm	13,055 ÷ 13,075
	2ª selezione mm	13,305 ÷ 13,325
	maggiorazione mm	13,555 ÷ 13,675

MOLLA VALVOLA
Molla di richiamo valvola		una
Senso d'avvolgimento		destrorso
Diametro del filo	mm	4,5
Diametro interno	mm	25,2 ± 0,2
Numero totale delle spire		6,5
Altezza molla libera	mm	49,4
Altezza molla sotto un carico di:	29 ± 2,1 daN mm	40,9
Altezza molla sotto un carico di:	71 ± 4,2 daN mm	80,9
